Termostato per radiatore: scopo d'uso, tipi, caratteristiche

Quando e qual è il termostato utilizzato per i radiatori? Quali disegni di questo dispositivo offre il mercato moderno? Come installare correttamente il termostato? Nel nostro materiale cercheremo di trovare risposte a queste e ad altre domande.

Cos'è?

Un termostato è un dispositivo per mantenere una temperatura costante di qualsiasi mezzo.

Per quanto riguarda il riscaldamento, esistono due classi di dispositivi:

• Destinato alla regolazione della permeabilità dei dispositivi di rivestimento, è utilizzato nei sistemi di riscaldamento dell'acqua;
• I termostati, destinati ad accendere e spegnere gli elementi riscaldanti elettrici in base alla temperatura ambiente, sono prevedibilmente utilizzati con vari tipi di riscaldatori elettrici: termoconvettori, radiatori dell'olio, riscaldamento a pavimento di cavi e film.

Nota: il funzionamento di dispositivi della stessa classe può essere basato su principi fisici diversi. Più in dettaglio faremo conoscenza con loro nella corrispondente sezione dell'articolo.

Perché ne hai bisogno

Gli obiettivi dell'utilizzo dei termostati nei sistemi di riscaldamento, infatti, sono solo due:

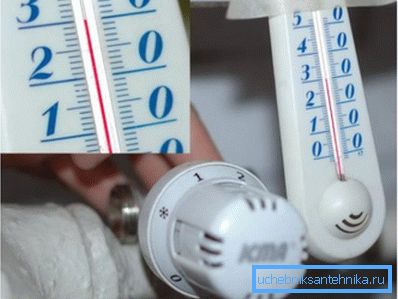

1. Mantenere una temperatura dell'aria confortevole in modalità completamente automatica, senza l'intervento del proprietario.
2. Risparmio energetico (elettrico e termico).

Quando le condizioni meteorologiche si deteriorano (la temperatura della strada diminuisce, il vento aumenta), il trasferimento di calore attraverso gli involucri degli edifici aumenta; mentre l'aria si raffredda nella stanza, il termostato aumenta la potenza termica dei riscaldatori. Con un riscaldamento eccessivo della stanza, non è necessaria una ventilazione eccessiva: il termostato stesso ridurrà il trasferimento di calore al livello richiesto.

Classificazione e dispositivo

Ora inizieremo a familiarizzare con diversi tipi di dispositivi termostatici.

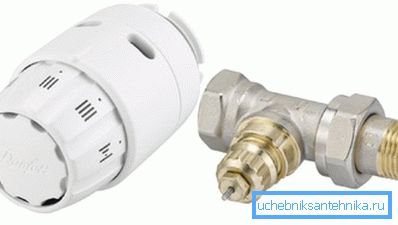

Valvola termostatica

Viene utilizzato in combinazione con diversi tipi di testine termiche nei sistemi di riscaldamento dell'acqua. Il funzionamento della valvola è ridotto a limitare il flusso di refrigerante attraverso il riscaldatore.

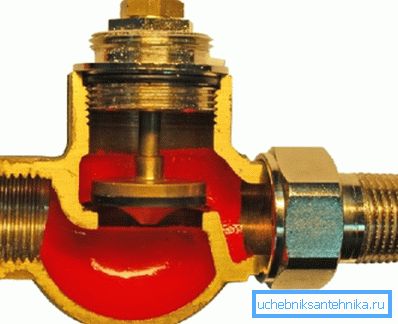

Strutturalmente, assomiglia molto a una strozzatura, che a sua volta è una modifica della valvola a vite:

• L'asta aziona la valvola: piatta o conica;
• La valvola viene abbassata nella sella e blocca completamente o parzialmente il flusso di acqua attraverso il foro in esso.

Come una valvola a vite, una valvola termostatica comporta il movimento del mezzo attraverso il suo corpo solo in una direzione: il liquido di raffreddamento deve fluire verso la sella solo ed esclusivamente dal basso. La direzione del movimento del liquido refrigerante è sempre indicata da una freccia sul corpo.

La differenza di questo elemento di valvole di regolazione dalla valvola a farfalla è che la sua asta è guidata non da una vite a testa zigrinata ma da un dispositivo di regolazione esterno - una testa termostatica.

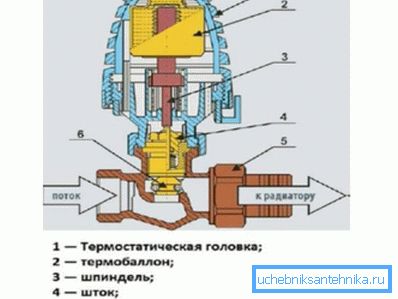

Soffietto termico

La maggior parte delle teste termiche offerte dal mercato moderno appartiene a questo tipo. La loro dignità è un prezzo abbastanza accessibile, a partire da circa 400 rubli. La testa termostatica a soffietto è non volatile; la sua funzionalità è limitata dalla continua regolazione della pervietà della valvola mantenendo la temperatura impostata del fluido senza fluttuazioni cicliche.

Il principio di funzionamento si basa su un'espansione significativa della temperatura di alcuni fluidi liquidi e gassosi: il contenuto del soffietto (tubo corrugato nella custodia del dispositivo) si espande quando riscaldato e preme sullo stelo della valvola.

Quando si raffredda e si riduce la lunghezza del soffietto, entra in gioco la molla di richiamo. La temperatura è impostata da una filettatura normale, che sposta lo stelo rispetto al soffietto.

Nota: le teste di questo tipo possono essere dotate di un sensore termico esterno su un tubo capillare, attraverso il quale il mezzo di lavoro che si espande nel sensore termico entra nella cavità del soffietto.

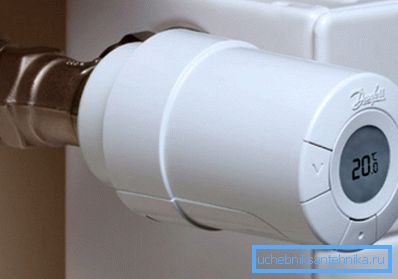

Testina termica elettronica

I termostati per radiatori elettronici sono molto più complessi:

• La termocoppia è responsabile della registrazione della temperatura esterna - un sensore termico costituito da due conduttori dissimili collegati in serie. Quando i contatti tra di loro vengono riscaldati a diverse temperature, nel circuito si crea una corrente debole costante; maggiore è la differenza di temperatura, maggiore è il suo valore.

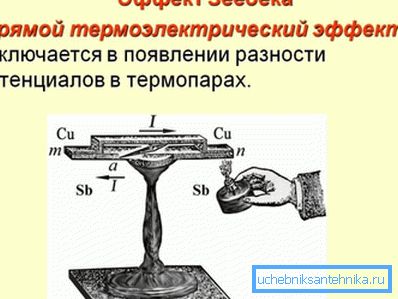

È curioso: nonostante le teste termiche elettroniche siano posizionate come nuove soluzioni high-tech, l'effetto termoelettrico (effetto Seebeck) alla base del principio del loro funzionamento è stato scoperto quasi due secoli fa.

• La valvola termostatica è azionata da un servomotore a bassa potenza. Grazie al riduttore, la corrente assorbita da esso è limitata a 100 mA, il che rende possibile l'uso di normali celle compatte galvaniche (batterie piatte o penlight) come batterie.

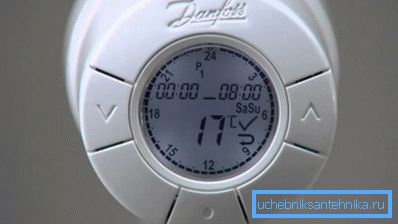

• L'elaborazione dei dati della termocoppia viene eseguita da un microcontrollore. Consente la programmazione del ciclo giornaliero e (a volte) settimanale delle temperature: ad esempio, di notte, quando il fabbisogno di calore è minimo, la temperatura nella stanza può essere ridotta di 2 o 3 gradi.

Come si confrontano i prezzi dei soffietti e delle teste termiche elettroniche? Ecco un estratto dal listino prezzi dei prodotti Danfoss:

Termostati per apparecchiature elettriche

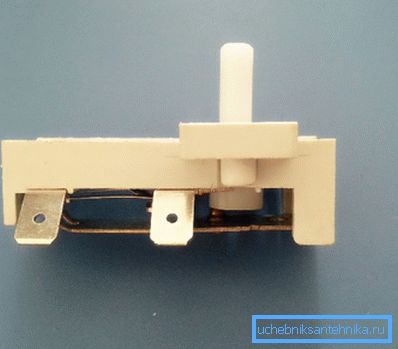

Il pavimento isolato termicamente, il termoconvettore elettrico o un radiatore dell'olio con il termostato significa lavoro a potenza costante; il consumo di calore è limitato da arresti periodici del dispositivo. Nel ruolo del termostato serve la piastra bimetallica - un contatto flessibile di due metalli dissimili con diversi coefficienti di espansione termica.

Quando viene raggiunta una certa temperatura, la piastra bimetallica si deforma, aprendo il contatto e interrompendo l'alimentazione agli elementi riscaldanti. Mentre si raffredda, viene ripristinato il modulo di contatto originale, dopo il quale viene ripristinato l'alimentatore. Regolando la distanza tra la piastra bimetallica e il terminale, è possibile regolare la temperatura del termostato.

La semplicità del design offre la massima economicità del dispositivo, ma impone anche restrizioni sulla corrente massima attraverso il termostato: per gli elettrodomestici, è di 16 ampere, che a una tensione di 220 volt corrisponde a una potenza elettrica di circa 3,5 KW.

Nota: la termocoppia può essere integrata nel dispositivo o remota. Pertanto, il riscaldamento a pavimento elettrico viene solitamente utilizzato come sensore remoto, posato nel massetto o sotto il rivestimento di finitura.

montaggio

Quali regole devono essere seguite quando si installano i termostati sul riscaldamento con le proprie mani?

Nonostante la differenza nei dispositivi del dispositivo, l'istruzione è universale:

• La testa termostatica o il sensore di temperatura devono trovarsi all'esterno del flusso d'aria verso l'alto dal radiatore o le connessioni ad esso. Di norma, ciò si ottiene installando orizzontalmente la testa; il sensore remoto può essere posizionato ovunque nella stanza.

• Si consiglia di posizionare il dispositivo al di fuori dell'area illuminata.. La luce diretta del sole riscalda la custodia e il sensore di temperatura stesso, influenzando la precisione della calibrazione.

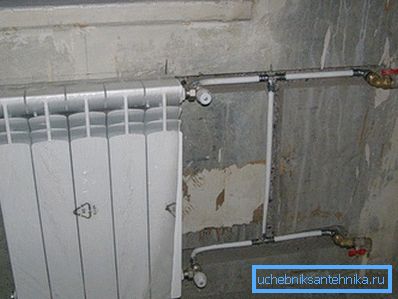

• Le valvole termostatiche, come qualsiasi dispositivo di strozzamento, presuppongono la presenza di un bypass tra le connessioni al radiatore. Quando i riscaldatori sono collegati in serie, l'intero circuito sarà limitato.

conclusione

Speriamo che la nostra recensione in miniatura delle offerte di mercato moderne sembrerà interessante e utile per il lettore. Altri materiali, come al solito, offriranno un video in questo articolo. Buona fortuna!
