Tipi di collegamento dei radiatori: seriale, parallelo,

Probabilmente dovresti prestare attenzione al fatto che una connessione diretta di un radiatore di riscaldamento implica tre opzioni principali: laterale, inferiore e diagonale, ma alcune sfumature sono possibili. Inoltre, ci sono opzioni per i contorni, che possono essere monotubo o bifilare, dipende anche dal numero di piani dell'edificio e possono anche essere considerati in termini di design. Ma parleremo di tutto questo nel materiale qui sotto, e vi mostreremo anche l'argomento del video in questo articolo.

Modi per connettersi in modo diverso

Varietà di contorni

Nota. Il circuito del sistema di riscaldamento può essere monotubo o bifilare. L'efficienza del trasferimento di calore dei dispositivi, così come i metodi per la loro connessione, dipende da questo.

1. Un sistema di riscaldamento monotubo implica un circuito chiuso da un unico tubo in cui i radiatori di riscaldamento vengono bloccati - un esempio di questa installazione è mostrato nell'immagine in alto:
2. qui il liquido di raffreddamento, spostandosi dalla caldaia, sulla strada, attraverso tubi di diametro minore, diverge attraverso le batterie e sotto la pressione della pompa di circolazione ritorna allo stesso tubo;
3. ma dopo aver attraversato il riscaldatore, l'acqua perde la temperatura, quindi più i radiatori sono in tale sistema, più l'acqua sarà fredda alla fine;
4. in sistemi autonomi, si sconsiglia di installare più di 3-4 radiatori su un tubo ad anello per poter mantenere approssimativamente la stessa temperatura in ciascuno di essi;

1. In un sistema monotubo, soprattutto in edifici a più piani, è più conveniente collegare i dispositivi lateralmente, ma come collegare un radiatore di riscaldamento con una connessione laterale per preservare il più possibile la temperatura nelle batterie successive? Per fare ciò, un ponticello, chiamato "bypass", taglia tra i tubi di alimentazione e di ritorno e serve a due scopi:
2. prima, parte dell'acqua passa attraverso il tubo senza entrare nella batteria, quindi, non è raffreddato;
3. in secondo luogo, grazie al bypass, è possibile smontare senza scaricare il liquido di raffreddamento, anche se il circuito passa direttamente attraverso il radiatore senza un bypass;

1. Il circuito a due tubi può essere chiamato più comodo: qui il refrigerante entra nel radiatore dal tubo di alimentazione e l'acqua raffreddata viene scaricata nel tubo di ritorno e torna alla caldaia per il nuovo riscaldamento:
2. Ma il costo di operare un simile accordo è un po 'più alto, dal momento che devi riscaldare più acqua, quindi, devi spendere più energia per pagare;
3. Ma un circuito del genere non causa mai problemi ed è possibile incorporare un gran numero di radiatori, poiché è possibile mantenere una temperatura uniforme in tutti;

1. Inoltre, per un sistema a due tubi, l'istruzione prevede il collegamento congiunto di un circuito del radiatore con un pavimento caldo, ma si tratta di due dispositivi diversi che richiedono la circolazione del refrigerante a temperature diverse.
2. Ma, nonostante questo apparente disaccordo, tale connessione avviene - una valvola a tre vie che lavora su un sistema discreto è installata all'ingresso del tubo di riscaldamento a pavimento, e quando il circuito si riscalda allo stato desiderato, la valvola viene attivata e l'acqua calda proveniente dall'alimentazione viene reimpostata su "ritorno";
3. Il principio di tale connessione è ben mostrato nell'immagine schematica sopra questo paragrafo.

Sequenzialmente e in parallelo

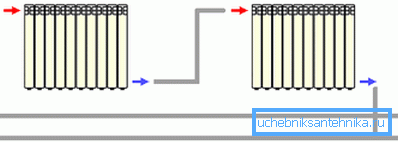

Inoltre, la connessione può essere seriale e parallela, quindi la connessione seriale dei radiatori viene visualizzata nell'immagine superiore.

Questa situazione si verifica anche quando il bypass è bloccato e l'acqua proveniente da un radiatore scorre immediatamente nell'altro, bypassando il flusso di alimentazione e di ritorno. Ma non è affatto necessario che la circolazione sia diagonalmente attraverso il dispositivo - quindi può essere una connessione sul lato inferiore ("Leningrad") o una connessione laterale unilaterale, il punto è che il fluido termovettore passa immediatamente dalla batteria alla batteria.

Quando il collegamento dei radiatori di riscaldamento è parallelo, essi sono indipendenti l'uno dall'altro, pertanto la temperatura dell'acqua in essi sarà uniforme, sia nel primo che nell'ultimo dispositivo.

Ma questo è possibile solo in un sistema a due tubi, dove la quantità di batterie non influisce in alcun modo sul flusso del refrigerante. Lo schema di una tale connessione è visibile in alto e può essere laterale, inferiore o diagonale.

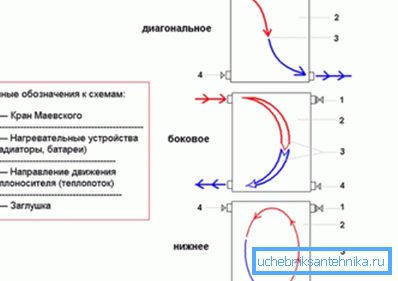

Diagonale, laterale e inferiore

La connessione diagonale dei radiatori è considerata ottimale, poiché il refrigerante circola con la massima uniformità, quindi quando si vede la potenza nominale nei documenti di accompagnamento, il produttore procede da questo tipo di connessione quando l'intera area del dispositivo viene utilizzata allo stesso modo.

Si ritiene che qui la perdita di potenza massima non esiste, ed è emessa al 100%. C'è un'altra opzione ausiliaria quando è possibile utilizzare in modo ottimale l'intera capacità, ma questo è leggermente inferiore.

Il dispositivo di riscaldamento funziona un po 'peggio (solo al 95% della potenza nominale), se è collegato dal lato (su un lato o su entrambi i lati) - qui l'area di riscaldamento sarà più intensa sul lato di alimentazione.

Ma con una connessione più bassa, che è anche chiamata "Leningrado", l'efficienza nominale è solo del 90%, poiché la circolazione è ostacolata dall'alta pressione e, naturalmente, l'area di riscaldamento qui è la più irregolare.

Nota. Prima di iniziare a calcolare l'energia per i riscaldatori nel tuo appartamento o casa privata, dovresti finalmente determinare il metodo di collegamento dei radiatori. Solo in questo caso sarai in grado di calcolare il numero di sezioni nel modo più corretto.

Condotto di prolunga come ottimizzatore di distribuzione del calore

Non è sempre possibile collegare le batterie in diagonale in un sistema di riscaldamento autonomo o centralizzato per garantire il massimo (100%) di calore, e ci sono vari motivi per questo - ci sono sia capacità tecniche e caratteristiche degli interni o semplicemente il fattore umano - hai perso di vista o no sapevo.

Quando non ci sono molte sezioni, in ogni caso, non più di 8-10 pezzi, o anche meno, allora le gocce di temperatura nella zona totale del radiatore non sono visibili, e se si notano, allora non molto. Ma se il numero di sezioni è aumentato, e tale necessità si presenta abbastanza spesso, allora la temperatura scende a diverse estremità dello stesso dispositivo può raggiungere i 10 ° C e anche di più.

Naturalmente, è possibile riconnettersi, ovvero connettere il dispositivo in diagonale e in questo caso il refrigerante verrà distribuito uniformemente sull'intera area, ma ciò non è sempre possibile a causa delle stesse condizioni tecniche o delle caratteristiche interne.

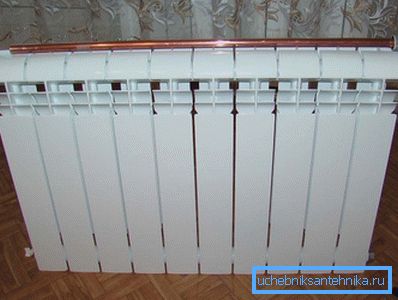

In tali situazioni, c'è una sorta di panacea: è un estensore del condotto, che per qualche motivo, per qualche motivo, è molto difficile da trovare nei nostri negozi che vendono articoli sanitari, ma può essere fatto in modo indipendente.

Per fare questo, avrete bisogno di un tubo di rame con un diametro esterno di 18 mm e uno spessore della parete di almeno 1 mm, nonché un giunto di rame per la saldatura (adattatore al raccordo) con un diametro esterno di 19,5 mm.

La lunghezza del tubo viene calcolata prendendo in considerazione il numero di sezioni, quindi la sua estremità dovrebbe raggiungere la giunzione tra l'ultima e penultima sezione - in alcuni casi, il cavo di prolunga viene fatto al centro del radiatore, ma è possibile tagliare il tubo in qualsiasi momento. Non descriveremo il processo di saldatura in tutti i dettagli, diciamo solo che il flusso non dovrebbe entrare all'interno del tubo, cioè, non dovrebbe esserci gran parte di esso, poiché una goccia congelata può formarsi e l'acqua durante la circolazione farà rumore.

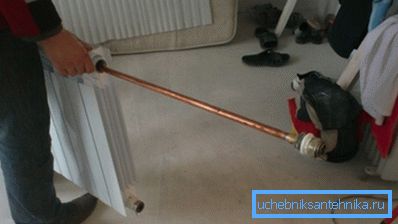

L'estensore del condotto è installato nella parte superiore del radiatore, ma è meglio, ovviamente, usarlo insieme a una testina termica, con la quale è possibile impostare la temperatura desiderata. Ma la distribuzione del refrigerante nell'area della batteria sarà ora uniforme.

conclusione

Puoi anche collegare i radiatori con le tue mani, se, ovviamente, hai gli strumenti necessari per questo. Ma se sei un principiante in questo business, allora non dimenticare che questo è abbastanza responsabile - la perdita del sistema durante la stagione di riscaldamento non è solo un fenomeno spiacevole, ma, si potrebbe dire, fuori dall'ordinario. Pertanto, se non ti affidi alle tue forze, allora è meglio invitare uno specialista.
