Tipi di radiatori bimetallici. varietà di design quale

È successo che per la maggior parte della nostra grande potenza, la stagione di riscaldamento dura almeno sei mesi, quindi l'interesse della gente per la qualità dei dispositivi di riscaldamento è tutt'altro che ozioso. La ghisa e l'acciaio sono stati usati per più di 100 anni e tutto ciò che si sa su di loro, ma quali sono i vantaggi e gli svantaggi dei radiatori per riscaldamento bimetallico che sono apparsi relativamente di recente, la gente ancora non lo sa. Abbiamo cercato di sistematizzare diversi punti di vista e presentarli alla vostra attenzione.

Tipi di design

Come suggerisce il nome, il bimetallo è un composto di due metalli diversi. Il più delle volte si tratta di una combinazione di acciaio e alluminio, sebbene i modelli siano anche prodotti dove il rame è combinato con l'alluminio.

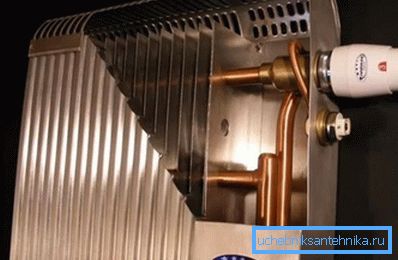

Di norma, è un radiatore bimetallico monolitico a fusione solida o monolitico. Il prezzo di tali pannelli in rame-alluminio è il più alto, ma il loro trasferimento di calore è parecchie volte superiore rispetto alle caratteristiche delle controparti in acciaio.

Oltre al solito acciaio al carbonio, sono disponibili batterie, in cui il nucleo è realizzato in acciaio inossidabile. Sono destinati a sistemi in cui il refrigerante ha un livello di pH elevato, nonché una pressione di esercizio instabile o elevata. Non sono molto più economici del rame. L'acciaio inossidabile è un bene per i grattacieli (più di 16 piani) e gli amanti di un serio margine di sicurezza.

Spesso, quando la gente parla di tali strutture, significa acciaio al carbonio e alluminio in tandem.

Ma qui non è così semplice, c'è un cosiddetto radiatore bimetallico pieno e un parziale, o pseudo bimetallo.

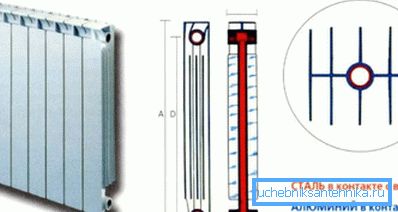

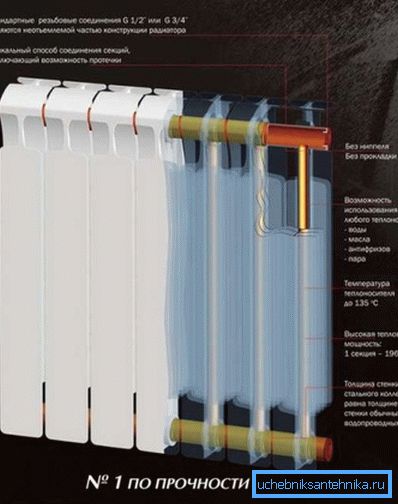

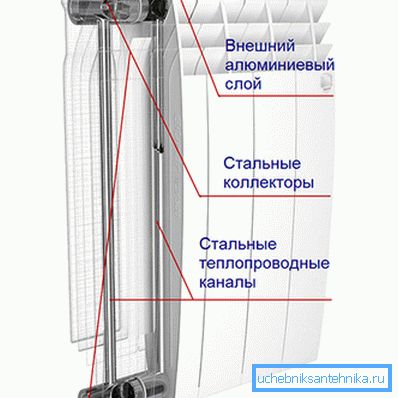

• L'espressione full bimetallico del radiatore, afferma che in tale batteria ha un solido nucleo d'acciaio. Il liquido di raffreddamento in questo caso non è in alcun modo in contatto con il guscio di alluminio. In alcune fonti, tali modelli possono essere indicati come "migliorati";

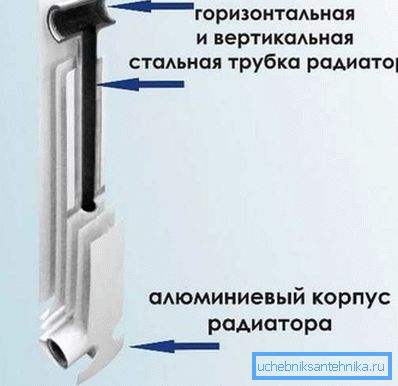

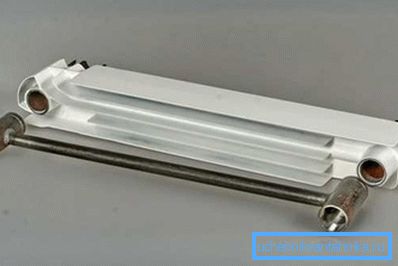

• Il dispositivo è un radiatore bimetallico con anima in acciaio, prevede l'installazione di tubi in acciaio solo nei canali verticali della struttura. Canali orizzontali più spessi e più larghi in tali batterie sono fatti di alluminio.

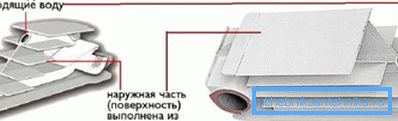

Importante: strutture complete e parzialmente in acciaio sono disponibili con uno e due canali verticali. La seconda opzione ha una profondità maggiore, ma differisce nel trasferimento di calore migliorato. Inoltre, non meno importante, la probabilità di intasare entrambe le valvole contemporaneamente è trascurabile.

Quale opzione è migliore

• Nei grattacieli urbani, uno dei maggiori pericoli è l'alta pressione. Qui i vantaggi dei radiatori bimetallici con un nucleo d'acciaio solido sono evidenti. La pressione di esercizio nei grattacieli spesso ammonta a 6-9 atmosfere, che si adatta bene alle caratteristiche dei prodotti con un nucleo parzialmente in acciaio. Ma la potenza del colpo d'ariete può raggiungere 15 - 30 atmosfere, ma tali prove di alluminio non sono sotto pressione;

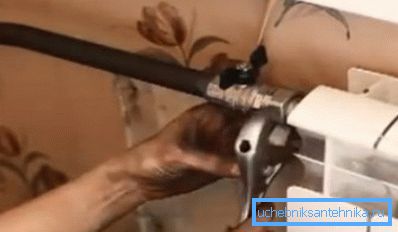

• Inoltre, le strutture in alluminio non possono funzionare nei sistemi in cui è presente il rame. Nel caso del contatto diretto di alluminio e rame, inizia il processo di corrosione elettrochimica, che porta inevitabilmente alla distruzione di componenti in alluminio;

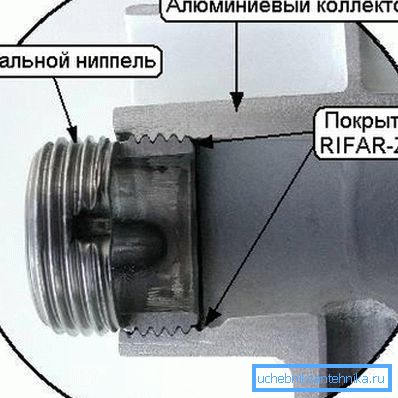

Importante: la solida struttura in rame-alluminio dei radiatori bimetallici di riscaldamento prevede la disposizione di uno strato tra questi metalli. Il processo è abbastanza complicato e costoso.

• Un'altra limitazione per le parti in alluminio è il pH del liquido di raffreddamento. Il limite superiore qui è 9 unità, ma è meglio non "strisciare fuori" per 7-8 unità;
• Nonostante l'elevata resistenza e altri vantaggi, gli aggregati con nucleo interamente in acciaio presentano punti deboli. La prima cosa che attira l'attenzione è l'alto prezzo dei prodotti. Inoltre, la potenza termica di tali batterie è inferiore del 10% rispetto a quella dei modelli misti e del 15-20% inferiore rispetto a quella dei modelli in alluminio puro;

• Valutando i pro ei contro dei radiatori bimetallici di vario tipo, abbiamo concluso che gli aggregati misti con pressione di compressione fino a 25 atmosfere e due canali verticali sono adatti per gli edifici standard "Khrushchev" o di nove piani;
• I moderni grattacieli altissimi richiedono un approccio più serio. Qui, la preferenza dovrebbe essere data ad un nucleo d'acciaio di un pezzo, preferibilmente acciaio inossidabile;
• Per quanto riguarda il settore privato, con i suoi sistemi locali a bassa potenza, se le tubazioni sono di plastica o di acciaio, è abbastanza, batterie di alluminio relativamente economiche con un elevato trasferimento di calore.

Suggerimento: abbiamo notato che nei cataloghi e nelle pagine di siti specializzati, la descrizione di alcuni modelli contiene necessariamente la menzione che il liquido di raffreddamento è in contatto solo con tubi di acciaio. Il resto è modestamente silenzioso in questo momento. Quindi, dopo un esame dettagliato, tali aggregati sono misti.

Dati tecnici

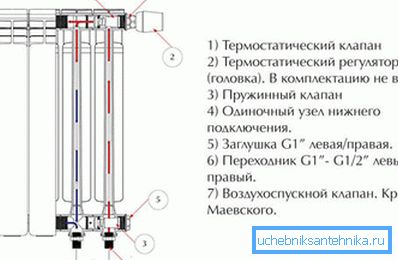

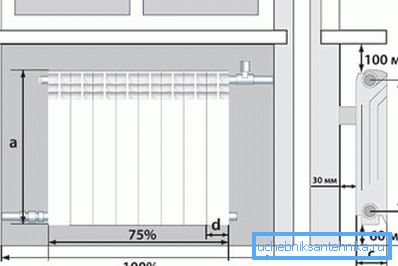

Il dispositivo standard dei radiatori bimetallici è mostrato nello schema. Ma, nonostante il principio generale del layout dei nodi, le caratteristiche dei modelli di diversi produttori possono variare notevolmente tra loro. Come capisci, pubblicare i parametri di tutti i modelli presentati sul mercato moderno non è realistico. Pertanto, parleremo dei dati medi.

Il trasferimento di calore o la quantità di calore rilasciata nella stanza per tali prodotti è semplicemente lussuosa. Se parliamo del pieno bimetallo alluminio-acciaio, le cifre sono circa 160 - 180 watt. Le unità miste sono in grado di erogare 170 - 200 watt da una sezione.

Parlando della combinazione di rame e alluminio, va notato che il trasferimento di calore di tali pannelli è quasi lo stesso dell'alluminio puro. In media, è di 200 - 220 watt. Secondo gli standard GOST, tutti questi dati sono corretti ad una temperatura del liquido di raffreddamento di 70? С. Di conseguenza, lo scostamento in qualsiasi direzione comporterà una diminuzione o un aumento del trasferimento di calore.

La pressione massima che la maggior parte delle strutture bimetalliche può sopportare varia da 16 a 25 atmosfere. Tuttavia, i produttori rispettabili garantiscono che i loro aggregati misti resistono fino a 30 atmosfere e i prodotti con un nucleo interamente in acciaio sono in grado di resistere a 40 atmosfere e più.

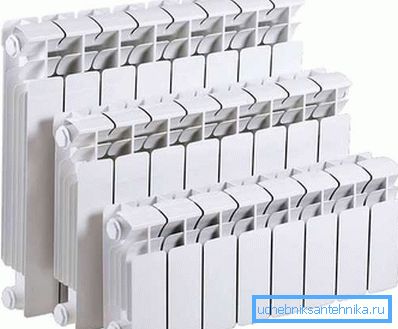

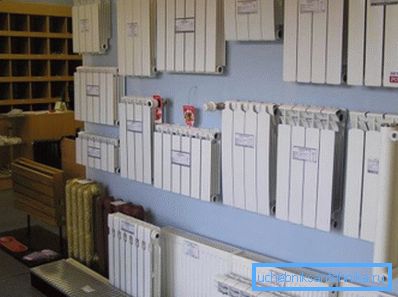

Un altro vantaggio di tali batterie è una vasta gamma di dimensioni degli assi. La dimensione assiale è la distanza tra gli assi orizzontali degli ingressi superiore e inferiore. Qui è 200 mm, 300 mm, 350 mm, 500 mm e 800 mm. Come puoi vedere, c'è qualcosa da scegliere, anche se il più popolare è considerato la dimensione di 500 mm.

Importante: molti produttori specificano il limite superiore di temperatura del liquido di raffreddamento a 100 gradi o più. Ma la maggior parte degli esperti sostiene che anche il bimetallo di altissima qualità non è in grado di resistere a temperature superiori a 90? С. Tutto il resto è più legato al campo del marketing.

Per quanto riguarda la durabilità, in media, i produttori dicono circa venti anni di garanzia e non c'è motivo di dubitarne. Alcuni pannelli solidi con nuclei in rame o acciaio inossidabile possono funzionare fino a 50 anni.

Inoltre, molti marketer dicono che una piccola parte della batteria, in media, oscilla intorno ai 200g, questo è vero. Da un lato, questo è ovviamente buono, perché più piccolo è il volume del liquido refrigerante, più è facile riscaldarlo e controllare la temperatura in seguito.

D'altro canto, la capacità ridotta si ottiene grazie ai sottili canali interni, e questo aumenta la probabilità del loro blocco, specialmente nei sistemi urbani centralizzati.

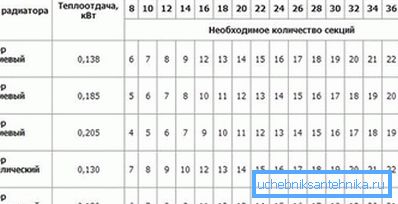

Calcola il numero di sezioni

In linea di principio, tutto ciò che è necessario per calcolare il numero di sezioni per stanza è la potenza termica di una sezione. Eventuali istruzioni di accompagnamento al prodotto o al catalogo di prodotti dell'azienda contengono questi dati. Ma puoi contare, in base al volume, all'area o alla perdita di calore nella stanza.

Il calcolo della perdita di calore, di regola, fa un tecnico del calore professionale. Qui, oltre ai dati tradizionali, viene presa in considerazione la massa di vari fattori e correzioni. Ad esempio, come lo spessore delle pareti, il materiale di costruzione della casa, il numero di piani e così via. Questo è un lavoro abbastanza meticoloso e molto spesso questi calcoli vengono fatti nella fase di costruzione di una casa.

Per il calcolo del volume della stanza, vengono utilizzati standard standard, indicati nel rispettivo SNiP, in base a questi dati, al fine di mantenere una temperatura media di 20? С in 1 m? lo spazio nella casa del pannello consuma 41 watt, per le strutture costruite in mattoni questo valore è di 34 watt.

Quindi tutto è semplice, è necessario moltiplicare la lunghezza, la larghezza e l'altezza della stanza e, in base alla capacità cubica risultante, calcolare la quantità approssimativa di calore necessaria per riscaldare la casa.

Conoscendo la capacità di progettazione che una sezione è in grado di emettere, è facile calcolare il numero di sezioni. Questo metodo è spesso utilizzato nella costruzione di case private o locali con un layout non standard.

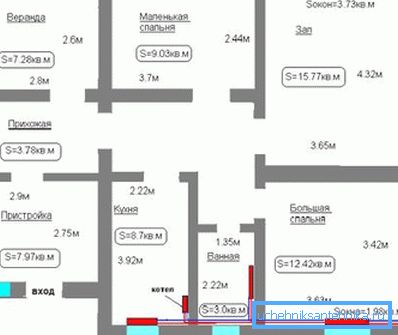

Per quanto riguarda il calcolo dell'area della stanza, è riconosciuto come il meno preciso. Di norma, viene utilizzato dai residenti degli appartamenti standard della città, con soffitti non superiori ai 3 metri.

Secondo lo stesso SNiP, un metro quadrato di spazio vitale richiede 100 W per il riscaldamento. Moltiplicando la quadratura di 100 W e dividendo per la potenza di una sezione, ottieni il numero di sezioni.

Suggerimento: sia il calcolo per volume che per area, non differiscono in precisione tabulare. Pertanto, se nella stanza ci sono più di una parete esterna, una soffitta non riscaldata o un balcone, è possibile aumentare in sicurezza i dati del 20%. Inoltre, non dimenticare la temperatura dell'acqua nei nostri sistemi urbani, è sicuro lanciare un altro 10%.

Il video in questo articolo contiene informazioni sui radiatori bimetallici.

conclusione

I vantaggi e gli svantaggi dei radiatori bimetallici di riscaldamento suggeriscono che dovrebbero essere installati in grattacieli urbani o in case private con un refrigerante aggressivo, come l'antigelo. In altri casi, non ha senso pagare per una così alta qualità e affidabilità.
