Tipi di radiatori per riscaldamento: scelta del materiale,

Quali tipi di radiatori per riscaldamento sono attualmente utilizzati? Dobbiamo familiarizzare con i materiali utilizzati nella produzione di dispositivi di riscaldamento, soluzioni tecniche e scoprire come influenzano l'efficienza del riscaldamento.

materiale

Riscaldamento dell'acqua

Iniziamo con una breve revisione dei materiali utilizzati nei sistemi con un fluido termovettore.

Tutti i radiatori di riscaldamento progettati per loro sono in metallo: i polimeri e le ceramiche non hanno la necessaria resistenza alla pressione idrostatica, né una sufficiente conduttività termica.

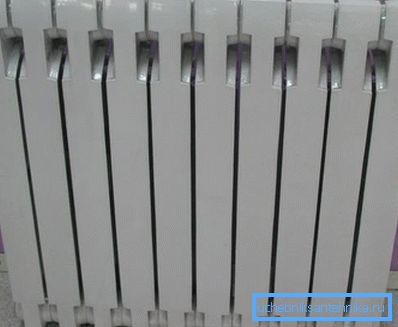

• Ghisa utilizzato per la produzione di batterie di riscaldamento per più di un secolo. I suoi principali vantaggi sono il basso costo e la resistenza alla corrosione; gli svantaggi sono di scrivere una conduttività termica molto moderata e una bassa resistenza meccanica. Tutte le batterie in ghisa sono caratterizzate da una grande massa e un grande volume interno;

Nota: sul lato pratico, queste proprietà garantiscono l'inerzia dell'operazione di contorno. In poche parole, dopo il riscaldamento si raffredda lentamente, il che rappresenta un indubbio vantaggio in un sistema con una caldaia a combustibile solido raramente fuso.

• Per acciaio ugualmente deprimamente caratterizzato da bassa conduttività termica e massima resistenza meccanica. La corrosione, a differenza della ghisa, è sensibile; il problema della ruggine è risolto con l'uso di rivestimenti resistenti o semplicemente con un contorno costantemente riempito d'acqua;

• Dignità dell'alluminio - alta conducibilità termica con resistenza meccanica relativamente moderata. La conduttività termica consente di ridurre il volume interno delle sezioni, compensandolo grazie all'ampia superficie delle alette. Le batterie in alluminio si scaldano rapidamente e si raffreddano rapidamente; si raccomanda di essere utilizzati solo in circuiti di riscaldamento autonomi;
• Conduttività termica del rame il doppio rispetto all'alluminio e otto volte più dell'acciaio e della ghisa. Tuttavia, il prezzo relativamente alto del metallo limita il suo utilizzo per la produzione di apparecchi di riscaldamento; il più delle volte può essere trovato nella composizione dei convettori combinati rame-alluminio. Il tubo di rame con il liquido di raffreddamento è fornito con alette in alluminio, che consente un trasferimento di calore paragonabile a tutto il dispositivo in rame ad un costo molto inferiore;

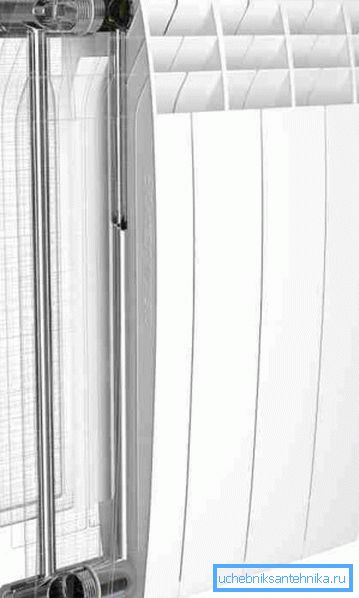

• Un'altra soluzione combinata è bimetallico. radiatori (alluminio-acciaio). L'anima in acciaio offre un'elevata resistenza alla trazione e le alette in alluminio aumentano il trasferimento di calore.

Ecco le caratteristiche tecniche approssimative dei dispositivi di sezione con interasse standard (500 millimetri) tra i collettori:

Riscaldamento elettrico

Di cosa sono fatti i radiatori elettrici?

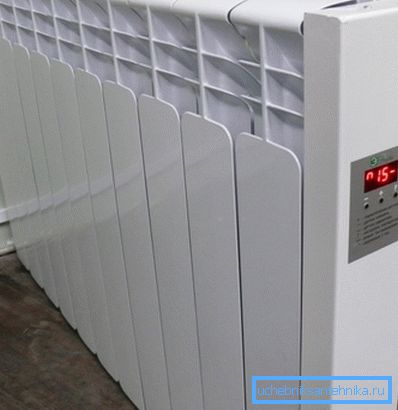

• Radiatori elettrici liquidi - questa è solo una modifica delle batterie di alluminio sezionali. Di norma, vengono forniti con resistenze a bassa potenza, un termostato e sono riempiti con refrigerante antigelo (glicole propilenico o antigelo), dopodiché vengono pubblicizzati con un cuore leggero come dispositivi di riscaldamento economico;

Importante: la potenza termica di qualsiasi riscaldatore elettrico è esattamente uguale alla sua energia elettrica. Questo deriva direttamente dalla legge del risparmio energetico e dal fatto che il radiatore elettrico non esegue il lavoro fisico (cioè, non muove alcuna massa contro il vettore gravitazionale). Se è così - non è più economico di una combinazione di una caldaia di riscaldamento e una batteria di alluminio convenzionale.

• I radiatori per riscaldamento ad inverter sono un caso speciale di radiatori elettrici. La differenza è che un dispositivo o circuito separato di diverse batterie in alluminio è dotato di una batteria che fornisce un funzionamento autonomo, un inverter che trasforma 12 volt di corrente continua in 220 CA e un controller responsabile della commutazione delle modalità di alimentazione. Date le risorse limitate e l'alto costo delle batterie capiente, il design, dal punto di vista dell'autore, è piuttosto strano;
• I radiatori per riscaldamento a infrarossi sono spesso una combinazione di una batteria di riscaldamento a bassa temperatura e un pannello decorativo in metallo (acciaio o alluminio). Gli infrarossi sono chiamati per il fatto che una parte sostanziale del calore viene trasmessa da loro come radiazione termica;

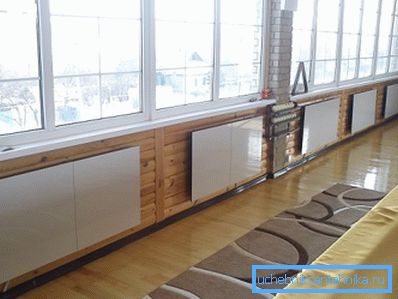

• I radiatori di riscaldamento in ceramica sono una sorta di pannelli a infrarossi la cui superficie frontale è in granito ceramico. La differenza con gli strumenti a spirale è solo in un riscaldamento leggermente più uniforme della superficie e un aspetto più attraente.

Sorprendentemente, il posizionamento dei riscaldatori a infrarossi come fonte di calore economica ha alcuni motivi:

1. Il riscaldamento della pelle di una persona con radiazioni infrarosse sposta una temperatura interna soggettivamente confortevole di alcuni gradi in giù. In una stanza riscaldata da pannelli a infrarossi, di solito viene mantenuta a 15-16 gradi, il che consente di ridurre le dispersioni di calore attraverso l'involucro dell'edificio;
2. La stessa radiazione riscalda il pavimento e, in generale, tutte le superfici orizzontali e verticali nella parte inferiore della stanza, che ridistribuisce leggermente la temperatura dell'aria nella stanza: è massima non sopra il soffitto, come nel riscaldamento a convezione, ma sopra il pavimento. Quindi, di nuovo, minori perdite attraverso il soffitto.

Metodo di montaggio

Le batterie tradizionali includono il montaggio a parete su staffe pin o console.

Tuttavia, questa non è l'unica opzione.

• I radiatori per esterni vintage sono, di norma, prodotti decorativi in ​​ghisa su gambe massicce. Non sono solo belli, ma permettono anche di riscaldare le stanze con pareti leggere fatte di cartongesso o cemento espanso;

Tuttavia: l'installazione a pavimento di radiatori di qualsiasi tipo può essere facilmente eseguita a mano con la presenza di staffe di montaggio. In realtà, il manuale di installazione si riduce al montaggio delle staffe sul pavimento con bulloni di ancoraggio; l'installazione stessa è identica all'opzione muro.

• Vnutripolnye, o radiatori di riscaldamento incorporati implicano l'installazione sotto il livello del pavimento finito - nel massetto o sotto il pavimento in legno. Poiché la loro altezza è limitata, il requisito principale per gli strumenti è il massimo trasferimento di calore con dimensioni minime. È realizzato utilizzando rame (o tubi di rame con alette in alluminio) e installando ventole a bassa velocità sul ventilatore.

Fattore di forma

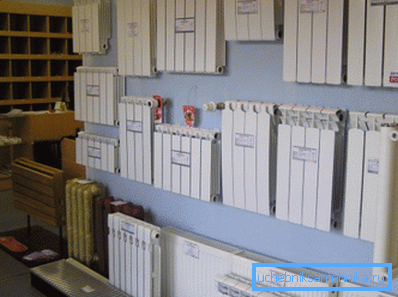

Insieme alle solite batterie sezionali in vendita puoi trovare diversi altri tipi di riscaldatori.

convettori

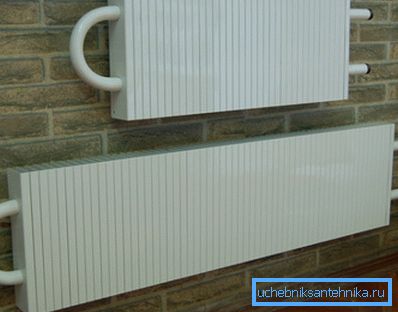

Sotto questo nome si trova solitamente una bobina nascosta con nervature di trasferimento del calore in aumento. Il termoconvettore può essere dotato di uno schermo decorativo e di prese d'aria per regolare il trasferimento di calore. Il principale vantaggio del dispositivo è l'elevata resistenza meccanica; il trasferimento di calore è determinato dal materiale e dall'area delle costole.

piastre

Si chiamano radiatori lamellari sottili, ottenuti saldando due piastre di acciaio forgiato. Il movimento del liquido refrigerante sui passaggi tra di loro, infatti, fornisce il riscaldamento.

Il vantaggio principale delle batterie lamellari: compattezza: quasi non prendono l'area della stanza. Lo svantaggio principale è una risorsa limitata in assenza di un rivestimento anti-corrosione: le lastre dei radiatori di fabbricazione nazionale sovietica non hanno servito più di 7 anni.

tubolare

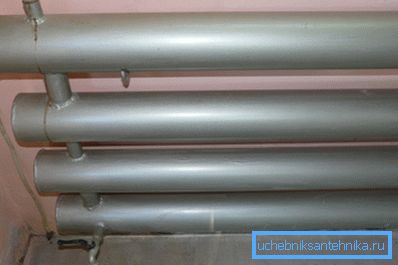

Le batterie in acciaio tubolare possono essere sezionali o interamente saldate. Radiatori di riscaldamento orizzontale di questo tipo (registri) vengono spesso utilizzati per il riscaldamento di garage, officine, magazzini e altri locali non residenziali. La bassa conduttività termica dell'acciaio è compensata dalle grandi dimensioni delle sezioni.

zoccolo

Il radiatore del battiscopa è caratterizzato da un'altezza minima con una grande lunghezza e installazione a livello del pavimento. È utile per formare una tenda termica sotto finestre panoramiche o lungo una parete ghiacciata.

Inoltre: la batteria del battiscopa ti consente di posizionare qualsiasi mobile da ufficio lungo il muro.

verticale

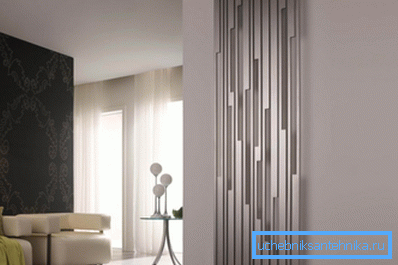

L'esatto opposto della soluzione precedente è il riscaldamento di apparecchi con sezioni di altezza considerevole (da 800 a 2400 mm). Sono vantaggiosi laddove la forma delle pareti o la posizione dei mobili limita l'uso di batterie tradizionali di maggiore lunghezza. Nel ruolo di materiale per loro può essere in alluminio, acciaio o una loro combinazione.

conclusione

Speriamo che la nostra recensione in miniatura e ben lungi dall'essere completa aiuterà il rispettato lettore a scegliere la soluzione migliore per la propria casa. Ulteriori informazioni sui moderni dispositivi di riscaldamento consentiranno il video in questo articolo. Buona fortuna!
