Trasferimento di calore dei radiatori in ghisa:

La classica fisarmonica in ghisa, come la nostalgia dell'infanzia, si erge ancora saldamente tra la varietà di radiatori in alluminio e bimetallici, alogeni e convettori. Sebbene la dissipazione del calore dei radiatori in ghisa sia inferiore a quella di molti riscaldatori moderni, ma le leggende sulla sua durabilità e senza pretese vanno negli spazi aperti della ex Unione. Il calcolo corretto del numero di sezioni e dell'ingegno della gente consente di aumentare la potenza della "ghisa" e creare un'atmosfera calda all'interno.

Retro classico

Con l'inizio del freddo, i radiatori di riscaldamento diventano il centro dell'attenzione sempre maggiore degli abitanti degli appartamenti e il punto di partenza dei dialoghi. Perché è caldo in una casa con riscaldamento centralizzato e non tanto nel prossimo? Che cosa fa la temperatura delle batterie in ghisa e, di conseguenza, il grado del vostro positivo e di ciò che sono generalmente attraenti?

Dove è più e meno

Contrariamente alle tentazioni del mercato moderno dei dispositivi di riscaldamento, le batterie in ghisa sono buone:

• servizio lungo fino a mezzo secolo;
• resistente alla corrosione;
• mancanza di una schiuma grazie all'aumento del diametro dei canali;

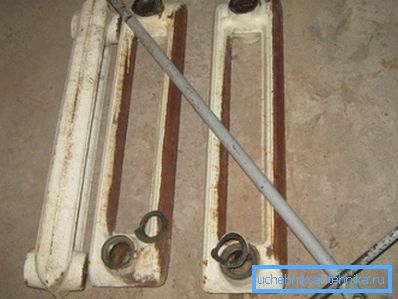

• la possibilità di variare il numero di sezioni;
• bassa resistenza idraulica;
• alta potenza;
• la concentrazione di calore dovuta al notevole spessore delle pareti e al volume di acqua all'interno;
• installazione decorativa e su pavimento (campioni moderni);
• costo diverso - il prezzo può variare da 400 a 6000 rubli.

L'accumulo di ruggine nel tempo non può essere definito un significativo svantaggio del prodotto, ma qui vale la pena osservare da vicino quanto segue:

• sono pesanti Sono semplicemente molto pesanti e se una sezione pesa tra 6 e 7 kg, ne occorreranno una decina, e nemmeno in una stanza, ma più il peso del volume d'acqua (1,35 litri);
• piccola superficie di scambio termico e bassa conduttività termica del materiale;

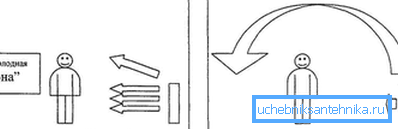

• la propagazione del calore avviene per irraggiamento e solo il 20% per convezione;
• scarsa compatibilità con i sistemi di riscaldamento già dotati di dispositivi di controllo termico, e ciò elimina il risparmio di carburante.

La tradizionale "ghisa" MS-140, destinata al riscaldamento del settore residenziale, è servita come base per l'emergere di nuovi modelli: MS-140-500, MS-140-300, MS 140-180. Differiscono in termini di massa, capacità, distanza di guida, ecc.

Calcolatrice nelle tue mani

L'indicatore più importante di qualsiasi batteria per il consumatore è la sua potenza o il trasferimento di calore - la quantità di calore assegnata per un certo periodo di tempo. Sapendo quale trasferimento di calore dai radiatori in ghisa, non sovraccarichi letteralmente la casa / l'appartamento e non organizzi l'Africa.

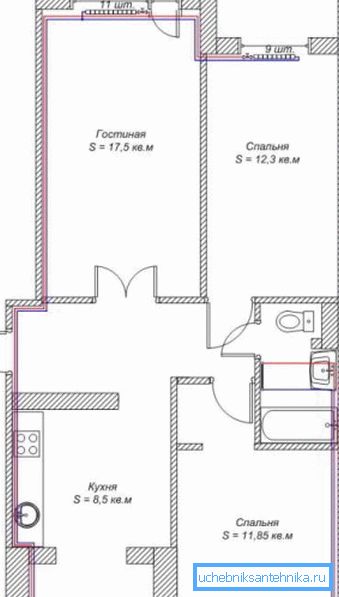

Diversi fattori influenzeranno il calcolo dei parametri di riscaldamento:

• numero di finestre;
• altezza del soffitto;
• area della camera;
• numero di pareti esterne;
• massima temperatura sottozero nella regione.

Calcolato la potenza richiesta in diversi modi, tra i quali è possibile scegliere la meno confusa e conveniente.

Fai attenzione! Non avere paura se ottieni un numero frazionario come risultato di operazioni matematiche. Radunalo in grande stile: un piccolo "re" è sempre meglio di un piccolo "non prima".

Elementare, Watson

La base per questo calcolo è un muro esterno con finestre in un pannello (SNiP II-3-79). Se la tua stanza ha 1 muro con 1 finestra, allora per ogni 10 m2 avrai bisogno di 1 kW di potenza del radiatore. Due pareti esterne aumenteranno la potenza a 1,3 kW.

Il secondo modo semplice per calcolare l'area della stanza con un'altezza del soffitto di almeno 2,5 m, che è sufficiente 100 watt per quadrato.

La formula ha la seguente forma:

S * 100 = N totale, dove

• S - area della stanza (lunghezza * larghezza);
• N totale: la capacità di riscaldamento totale.

La potenza termica nominale della sezione del radiatore in ghisa è in media 140 W e, dividendo Ntot di questa cifra, è possibile trovare il numero di sezioni richiesto.

Per volume

In questo caso, la seguente formula viene utilizzata per le operazioni matematiche:

h * s * Nm = N totale, dove

• h è l'altezza del soffitto;
• S è l'area della stanza;
• Nm è la potenza nominale standard per 1 m3, che è in media 41 W / m3.

Fai attenzione! Con un adeguato isolamento e la presenza di finestre con doppi vetri, l'indicatore della potenza termica viene ridotto da 41 a 34 W per m 3.

Se qualcuno ha dimenticato la fisica, l'espressione h * S può essere sostituita dal simbolo V, che significa lo stesso volume - larghezza * lunghezza * altezza. In questo caso, la formula avrà lo stesso valore, ma apparirà più breve:

V * Nm = N totale

Il trasferimento di calore di una sezione del radiatore in ghisa è calcolato in modo analogo al metodo sopra riportato: Ntotal / 140 W. E ancora, non dobbiamo dimenticare che i calcoli proposti sono basati su una media di +20 ° C in ambienti chiusi e meno gli stessi sulla strada. Pertanto non si dovrebbe scontare la zona climatica in cui il radiatore dovrebbe garantire il comfort.

Fai attenzione! Se la stanza è angolare o con balcone, viene aggiunto il 20% alla potenza calcolata (N totale). Per i soggiorni, l'indicatore risultante del numero di sezioni della batteria viene arrotondato, per la cucina, a uno più piccolo.

Nota bene

Poiché i test dei radiatori avvengono in condizioni di laboratorio, alcuni dati possono variare durante il funzionamento. Ad esempio, la potenza termica dichiarata di 1 parte di un radiatore in ghisa a 160 W con una temperatura reale del refrigerante nel sistema da 60 a 70 ° C diminuirà in modo significativo.

L'isolamento termico delle aree problematiche, soprattutto in una casa privata che si trova a terra, ti farà risparmiare caldo:

• 200 W nella zona della porta d'ingresso / balcone;
• 100 W nell'area della finestra.

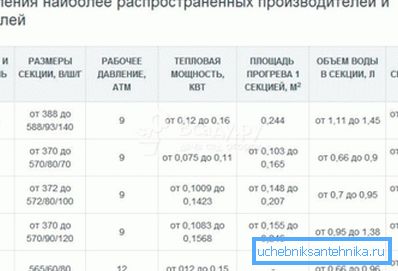

Fai attenzione! Non inseguire prodotti esotici, ma economici. Se la capacità della sezione, la filettatura del foro del capezzolo, il trasferimento di calore del radiatore in ghisa ms 140 è indicato dal produttore russo / bielorusso, quindi, ad esempio, il "cinese" potrebbe non avere tali informazioni. È difficile immaginare cosa rischi.

Trucchi innocenti

Alcuni semplici accorgimenti aiuteranno ad aumentare la dissipazione del calore del radiatore:

• Costante aderenza alla purezza della superficie del prodotto - la polvere, specialmente tra le sezioni, compromette in modo significativo il processo di scambio termico;
• dipingere correttamente la superficie - rimuovere il vecchio strato, sgrassare, applicare un primer (GF-021), vernice (PF, MA);

Fai attenzione! Questi smalti a olio sono indicati come i più convenienti e ottimali. Le istruzioni sulla banca ti aiuteranno a scegliere fondi speciali.

• installare uno schermo di pellicola riflettente il calore dietro il radiatore - questo sarà particolarmente efficace sulla parete esterna;
• controlla gli "interni" del prodotto per le sbavature, che possono apparire dopo essere stati collegati al sistema, è per loro che le frazioni della spazzatura si aggrappano, si accumulano;
• se si esegue l'installazione da soli, evitare che la batteria si inclini, interferendo completamente con la circolazione del liquido di raffreddamento;

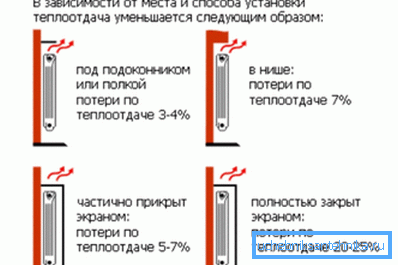

• rispettare i parametri standard per posizionare la batteria contro il muro, il davanzale;
• Non bloccare il flusso di aria calda con mobili, schermi.

Alla fine

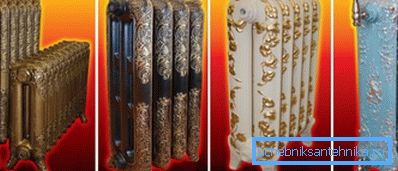

La scelta dei radiatori in ghisa nella casa è determinata dall'opportunità finanziaria, dal desiderio di essere considerato un conoscitore dell'antichità / innovazioni tecniche, nostalgia o necessità urgente. Gli svantaggi relativi si sovrappongono alla durata assoluta del prodotto e alla purezza del suo mondo interiore. Il design dei modelli successivi è così diverso da quelli precedenti che diventeranno una magnifica decorazione della stanza.

Il video in questo articolo mostra il processo di assemblaggio di un radiatore in ghisa.
