Tutto quello che devi sapere su una caldaia elettrica con

Al costo, il riscaldamento elettrico è inferiore solo al gas, allo stesso tempo anche piccoli villaggi sono elettrificati nel nostro paese, ma le cose non sono così buone con la gassificazione, questo spiega l'alta popolarità delle caldaie elettriche per il riscaldamento. Molti produttori semplificano il compito per i consumatori e dotano la caldaia di apparecchiature aggiuntive, compresa una pompa di circolazione.

Tipi di caldaie elettriche

Le caldaie possono essere classificate in base al metodo di riscaldamento dell'acqua, e la pompa per la caldaia di riscaldamento può essere installata nel dispositivo di qualsiasi tipo.

Seleziono tali classi di caldaie come:

• dispositivi in ​​cui l'acqua viene riscaldata da elementi riscaldanti. Tali caldaie per il riscaldamento elettrico sono piuttosto ingombranti e se l'acqua è dura, la bilancia coprirà rapidamente l'elemento riscaldante. Sono considerati i più semplici nella costruzione;

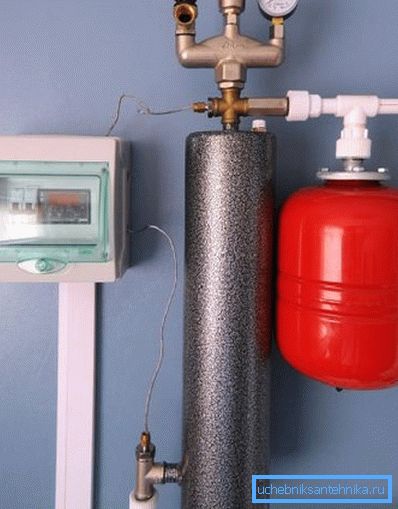

• induzione - usano il fenomeno dell'induzione elettromagnetica. L'elemento di riscaldamento è una bobina di induzione convenzionale - sul filo avvolto di acciaio (che è nel tubo del dielettrico), attraverso il quale passa la corrente elettrica. Quando la caldaia è accesa, la corrente che passa attraverso la corrente di avvolgimento provoca il verificarsi di corrente nel nucleo, che porta al riscaldamento della barra di acciaio;

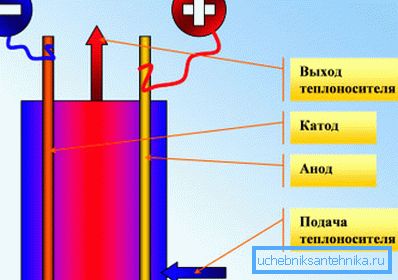

• Caldaie a elettrodi - possono funzionare esclusivamente con acqua, in quanto la composizione del liquido refrigerante è importante. L'acqua, in linea di principio, è un conduttore ordinario con una resistenza piuttosto grande. In esso vengono calati 2 conduttori, attraverso i quali passa la corrente alternata, l'acqua, come qualsiasi altro conduttore, viene riscaldata. Dispositivi di questo tipo non sono dotati di pompe di circolazione.

Per quanto riguarda la pompa di circolazione e il vaso di espansione per l'impianto di riscaldamento, sono possibili le seguenti opzioni per la posizione di questi elementi:

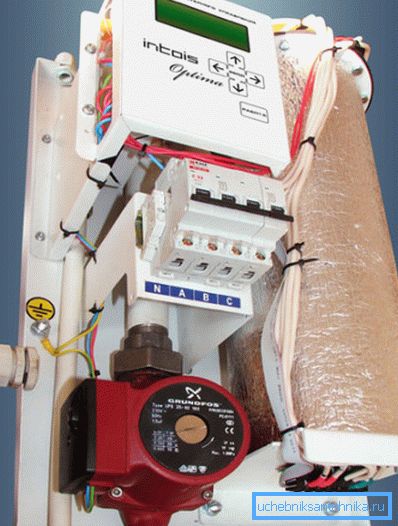

• sia la pompa che il serbatoio si trovano nel corpo della caldaia - tali modelli sono solitamente preferiti se la caldaia si trova in casa e non in una stanza separata;

• la pompa può essere spostata all'esterno dell'involucro, ciò non pregiudica l'efficienza del suo funzionamento.

Dispositivo elettrico della caldaia e attrezzatura supplementare installata

Nonostante il fatto che i modelli di caldaie elettriche possano essere elencati più di una dozzina, il design in termini generali rimane invariato.

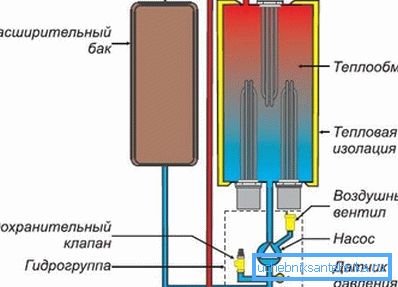

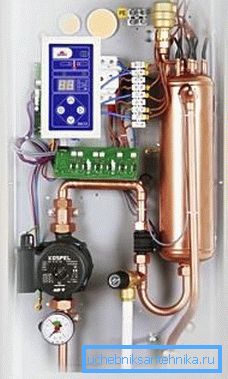

Le caldaie per il riscaldamento elettrico con pompa sono composte da tali unità (l'elenco è fornito per un tipico modello di elemento riscaldante):

• lo scambiatore di calore è un serbatoio volumetrico con acqua, nel quale gli elementi riscaldanti sono immersi, il serbatoio deve necessariamente avere un isolamento di fabbrica;

Fai attenzione! La regolazione del funzionamento della caldaia di riscaldamento è dovuta all'inclusione di un numero diverso di elementi riscaldanti. Quindi, per ridurre il potere dell'automazione, basta disattivare alcuni di essi.

• L'idrogroup comprende una pompa di circolazione, un manometro, una valvola per l'aria di spurgo dal sistema e una valvola di sicurezza;
• Serbatoio di espansione: necessario per compensare la variazione del volume del liquido di raffreddamento durante il riscaldamento.

Fai attenzione! La pompa di circolazione deve essere posizionata sulla tubazione che fornisce il refrigerante raffreddato alla caldaia. Se metterlo sul tubo dando, la temperatura elevata ridurrà significativamente la sua durata.

Maggiori informazioni sulla selezione della caldaia e la sua installazione

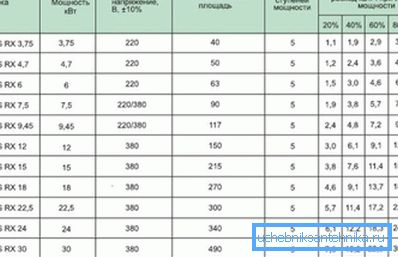

La potenza delle moderne caldaie elettriche varia su un'ampia gamma. In vendita puoi trovare entrambi i modelli compatti, la cui potenza non supera i 6 kW, così come i veri "mostri", la cui potenza si avvicina ai 100 kW. È chiaro che tali dispositivi sono utilizzati per riscaldare grandi aree - non sono utilizzati nell'edilizia privata.

Selezione della potenza della caldaia

Nel caso generale, la scelta della potenza di una caldaia viene effettuata sulla base della perdita di calore dell'appartamento (o della casa), vengono prese in considerazione anche le caratteristiche climatiche della zona, il tipo di isolamento, ecc .. In altre parole, il calcolo si basa sul fatto che nelle stanze la perdita di calore attraverso le finestre e la protezione i disegni erano bilanciati dal flusso di calore dei radiatori.

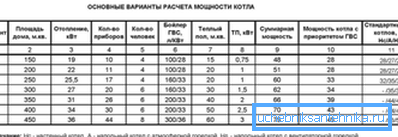

Con un sufficiente grado di precisione, la potenza richiesta della caldaia può essere determinata in base alla dipendenza approssimativa. Considerando che tutte le caldaie moderne sono dotate di termostati, un eventuale leggero sovraccarico non è critico. Sì, e il prezzo non cambia molto se si assicura e si prende la caldaia un po 'più potente di quella ricevuta dal calcolo.

La potenza richiesta viene determinata usando questa dipendenza nella formula W_k = (S • W_ud) / 10,

tali designazioni sono accettate:

• W_a = potenza della caldaia, kW;
• S - area riscaldata totale, m²;
• W_battiti - potenza specifica, per le regioni calde può essere presa uguale a 1,0, per centrale - 1,1 - 1,15, per il nord - almeno $ 1,2
• 10 - fattore di conversione.

Se si utilizza la formula proposta, quindi per riscaldare una casa privata con un'area di, ad esempio, 160 m², situato nella parte centrale della Federazione Russa avrà bisogno di una caldaia con potenza W_k = (160 • 1.1) / 10 = 17,6? 18 kW.

Il risultato era abbastanza vicino ai valori raccomandati dai produttori stessi. Quindi, per un'area di 150 m² consigliato 19-kilowatt caldaia, il calcolo ha dato quasi lo stesso valore.

L'esempio più semplice è dato - è adatto per calcolare la potenza di una caldaia a circuito singolo. Per la scelta di un dispositivo a due circuiti, è necessario tenere conto del consumo di energia per il riscaldamento dell'acqua per le esigenze di fornitura di acqua calda (acqua calda).

Requisiti per il cablaggio

Un serio ostacolo all'installazione di una caldaia con le proprie mani può essere la necessità di avere almeno una minima conoscenza dell'ingegneria elettrica. In particolare, è necessario comprendere che non tutte le caldaie possono essere collegate a una rete di alimentazione convenzionale.

Fai attenzione! L'opzione migliore può essere considerata come la posa di una singola linea di alimentazione per la caldaia. Se tecnicamente non è possibile farlo, allora è meglio errare e non connettere dispositivi con una capacità superiore a 6-7 kW in una rete normale.

In generale, la tensione operativa della caldaia elettrica 220V si trova solo in dispositivi a potenza relativamente bassa. Se un sistema di riscaldamento è progettato per una casa privata, molto probabilmente verrà utilizzata una caldaia con una capacità di circa 16-20 kW o più. Ciò significa che devi alimentarlo separatamente.

Fai attenzione! Le caldaie con una capacità di oltre 6 kW sono dotate di un sistema di controllo dell'alimentazione a più stadi. Nei periodi di transizione (autunno-inverno, inverno-primavera), ciò riduce il costo dell'elettricità per il riscaldamento a volte.

Trascurare la selezione della sezione trasversale del cablaggio porterà al riscaldamento del cavo. Di conseguenza, l'isolamento può fondersi e le possibili conseguenze di tale sviluppo non possono essere identificate con precisione come positive.

Le istruzioni per selezionare il diametro del filo sono piuttosto semplici. È possibile utilizzare la dipendenza approssimativa in base alla quale una corrente di 1 A richiede una sezione di un filo con un'area di 1 mm².

Ad esempio, è necessario determinare le dimensioni minime dei fili per il collegamento di una caldaia da 6 kW, la connessione viene effettuata su una normale rete di 220 V. Considerando questa dipendenza, il calcolo verrà eseguito utilizzando la formula S = W_k / (U • I)

nella formula, viene usata la seguente notazione:

• S = area del conduttore, mm²;
• U, I - tensione e corrente, rispettivamente.

Nell'esempio considerato, l'area della sezione trasversale del conduttore dovrebbe essere S = 6000 / (8 • 220) = 3,41? Mm? ^ 2.

Questo approccio è considerato abbastanza approssimativo. Inoltre, un fattore come, ad esempio, un materiale conduttore non viene preso in considerazione, e ciò influenza anche il carico di corrente massimo ammissibile. Per selezionare un cavo per una caldaia più potente, è consigliabile eseguire un calcolo più accurato.

In questo caso, le istruzioni di calcolo saranno un po 'più complicate:

• Per prima cosa è necessario determinare la forza della corrente per ciascuna fase. Il calcolo viene eseguito secondo la formula I = W_k / (U_l • v3),

dove tu_l - tensione lineare, 380 V nel nostro caso;

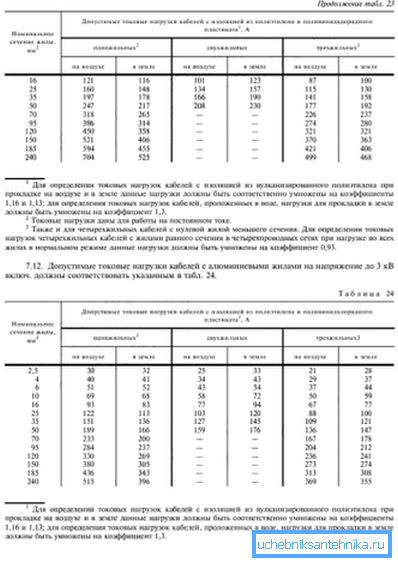

• in conformità con GOST 16442-80 viene selezionata la sezione di una vena. In questo caso, è necessario prendere in considerazione quale metallo è utilizzato - alluminio o rame, così come il metodo di posa dei cavi - sopra o sotto terra.

Considerare un esempio di calcolo per una caldaia trifase con una capacità di 22 kW, la connessione verrà effettuata utilizzando un cavo a 3 conduttori.

Il calcolo viene eseguito secondo il metodo proposto:

• determinare la resistenza attuale I = 22000 / (380 • v3) = 33,43 A.
• secondo GOST 16442-80, viene selezionata una sezione del nucleo, sono possibili 2 opzioni. Se si usa il rame, ha una sezione trasversale di 4 mm² abbastanza adatto, per esso il carico di corrente ammissibile sarà 37 A, così che rimarrà anche un piccolo margine. Per anime in alluminio è necessario aumentare la sezione trasversale del nucleo a 6 mm.² - il carico di corrente ammissibile in questo caso sarà anche 37 A.

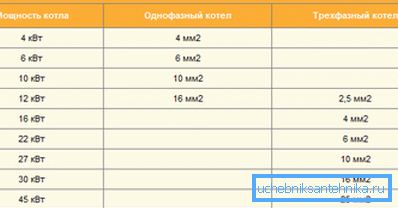

L'ultima cosa che resta da fare è raccogliere una miccia della potenza appropriata. È possibile utilizzare semplicemente le tabelle appropriate, in cui per ogni valore della potenza della caldaia viene indicata l'area della sezione trasversale dell'anima e la potenza del fusibile automatico. Per il nostro esempio, montare l'automatico 35A.

Requisiti di sicurezza

Le caldaie per il riscaldamento elettrico con pompa richiedono una particolare attenzione nella fase di alimentazione.

Considera quanto segue:

• la potenza del fusibile automatico dovrebbe superare leggermente l'amperaggio massimo durante il funzionamento della caldaia;
• è necessario il collegamento a terra. Collegamento a terra del 3 ° o 5 ° cavo residenziale;
• il filo N (zero funzionante) è collegato alla morsettiera di schermatura (zero bus);
• messa a terra (filo PE sul diagramma) è collegato al bus appropriato (etichettato "Terra").

Fai attenzione! Un errore comune durante la connessione è che le persone confondono i cavi N e PE. Quindi a questo punto è necessario prestare particolare attenzione.

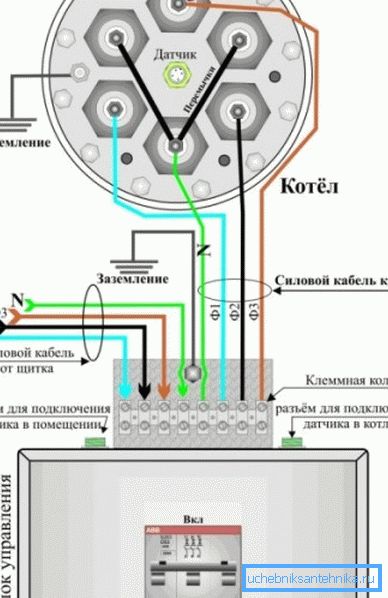

Cablaggio elettrico della caldaia

Connessioni si intende l'intero processo di connessione dalla A alla Z, cioè non solo l'alimentazione alla caldaia, ma anche l'installazione di tutti gli elementi dell'impianto di riscaldamento (vaso di espansione, pompa di circolazione, filtri, gruppo di protezione, ecc.).

Per una maggiore flessibilità nella regolazione del riscaldamento, è possibile utilizzare un circuito con un mixer. A causa di ciò, la modalità di temperatura può essere regolata non solo modificando la potenza della caldaia, ma anche a causa del mixer con un servoazionamento.

Durante l'installazione della caldaia, attenersi alle seguenti raccomandazioni:

• è preferibile rimuoverlo il più lontano possibile dal sistema di alimentazione dell'acqua, la caldaia elettrica è posizionata solo in un luogo asciutto, ciò per evitare un cortocircuito;

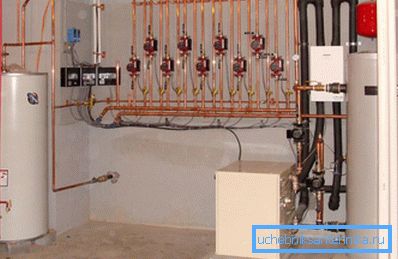

• la caldaia compatta può essere posizionata sulla parete, in questo caso vengono utilizzati tasselli o bulloni di ancoraggio. I modelli da pavimento sono anche popolari, per loro è possibile limitarsi a un semplice stand dielettrico, ovviamente, la base deve essere piatta;

• quindi procedere direttamente al collegamento al sistema di riscaldamento. Naturalmente, l'alimentazione idrica al momento dell'installazione viene interrotta. La connessione stessa è semplice, vengono utilizzati collegamenti rimovibili, in modo che, se necessario, sia facile smontare la caldaia. Le pompe per il riscaldamento delle caldaie sono installate più vicine alla caldaia sul tubo di ritorno;
• poi arriva il turno della parte elettrica. Con il calcolo che abbiamo capito nelle sezioni precedenti, l'unica cosa che deve essere notata è che i fili dovrebbero essere posizionati nei canali via cavo. Naturalmente, tutti i cavi sono ben isolati, ma una protezione aggiuntiva non sarà superflua. Come canale via cavo, puoi usare un tubo corrugato flessibile.

Fai attenzione! Se i picchi di corrente non sono rari, la connessione deve essere effettuata tramite uno stabilizzatore.

• dopodiché rimane solo per riempire il sistema con acqua e controllare la tenuta.

Riassumendo

Le caldaie elettriche con pompe rappresentano una scelta eccellente per il riscaldamento domestico in aree in cui non vi è alcuna fornitura centralizzata di gas e non vi è alcun desiderio di utilizzare analoghi a combustibile solido. Anche nella fase di produzione, il produttore integra la caldaia con elementi come un vaso di espansione e una pompa di circolazione, grazie ai quali l'installazione dell'impianto di riscaldamento è in qualche modo semplificata.

Il video mostra un esempio di collegamento di una caldaia elettrica da 6 kW.
