Valvola a tre vie per il riscaldamento: scopo, dispositivo,
Per l'installazione di sistemi di riscaldamento, vengono utilizzate varie valvole di intercettazione e controllo e per il successo dell'assemblaggio di impianti idraulici con le proprie mani è necessario comprenderlo. Vogliamo considerare uno dei tipi più funzionali di tali valvole: una valvola a tre vie.
Gru multiporta
dispositivo

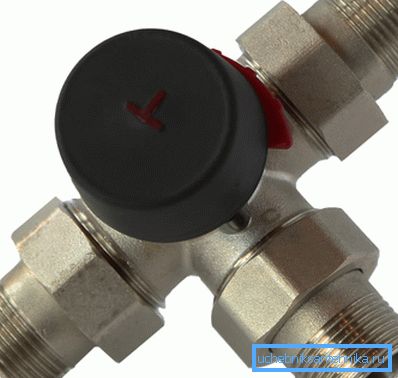

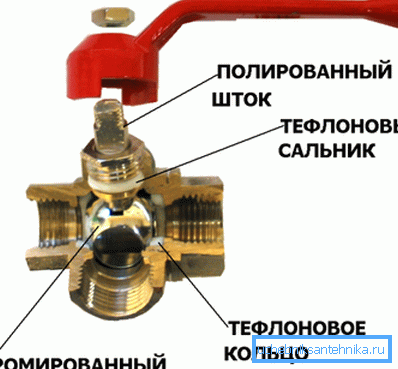

La valvola a tre vie è una diramazione a T di tubi con meccanismo di bloccaggio e regolazione. Il dispositivo ha due ingressi e uno in uscita, e se lo si accende al contrario - un ingresso e due uscite.
Gli ingressi di ingresso sono indicati con le lettere A e B e l'uscita - AB.

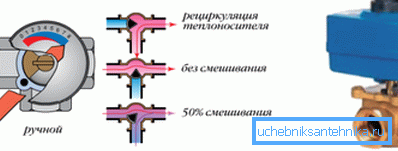

Il meccanismo di blocco ha tre posizioni (tre giri):
- Nella prima posizione, l'acqua entra nell'ingresso A e esce dall'uscita AB, mentre l'ingresso B è completamente bloccato;
- Nella seconda posizione, l'acqua si sposta dall'ingresso B all'uscita AB, e l'ingresso A è completamente bloccato;
- Nella terza posizione, l'acqua scorre in entrambi gli ingressi A e B, e all'uscita AB si ottiene una miscela di due flussi.
Fai attenzione! Le disposizioni elencate sono giuste per la regolazione dei modelli. I prodotti destinati esclusivamente ai flussi di commutazione non hanno una terza posizione.
Il meccanismo di blocco può essere organizzato in vari modi:

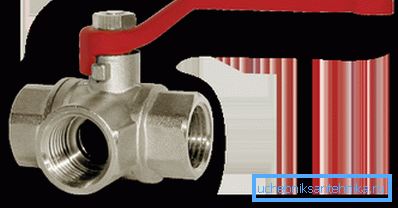

- BALL. Progettato per cambiare thread sovrapponendo uno dei canali. Per la regolazione è male;

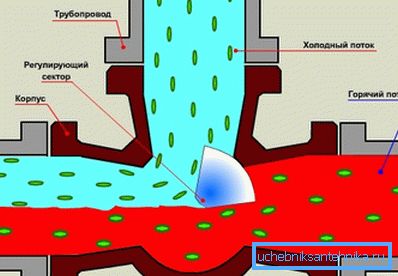

- rotante. È utilizzato per la regolazione, in quanto consente di aprire e chiudere il canale senza intoppi;

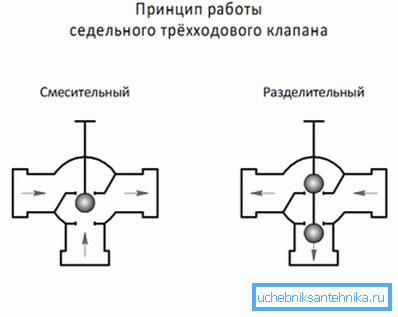

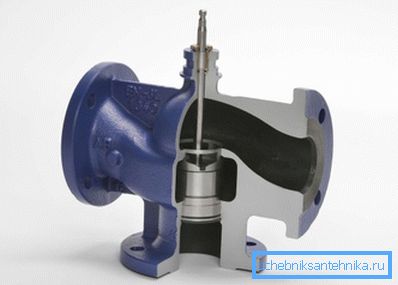

- sella. Può avere sia un design di chiusura che di regolazione.

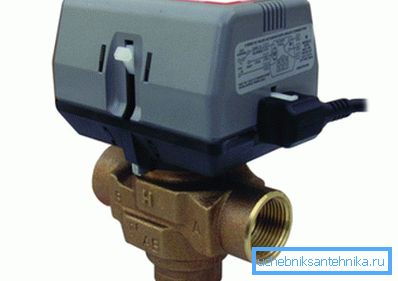

Il meccanismo è controllato manualmente utilizzando una maniglia (volantino) o tramite un azionamento elettrico. Dotato di servi, i prodotti possono essere integrati in sistemi con controllo automatico.
Fai attenzione! Nonostante una funzionalità così importante e una certa indispensabilità, il design del dispositivo è abbastanza semplice, e quindi il suo prezzo è basso.
Scopo e funzioni
La valvola a tre vie può eseguire tre funzioni:
- Miscelazione del flusso di refrigerante. Viene utilizzato quando è necessario miscelare il flusso di ritorno nell'alimentazione per abbassare la temperatura di mandata ai circuiti a bassa temperatura o per regolare la potenza dei radiatori senza cambiare il funzionamento della caldaia;
- Divisione di un flusso in due canali. Viene utilizzato per scaricare il liquido di raffreddamento riscaldato nel sistema di acqua calda o nel serbatoio di stoccaggio, nella caldaia, ecc .;
- Commutazione della direzione del liquido di raffreddamento. Viene utilizzato quando più dispositivi lavorano insieme nello stesso sistema, oltre a commutare il circuito in modalità di ricircolo.
Si consideri uno dei casi più comuni: la caldaia di riscaldamento è collegata al cablaggio del radiatore e un collettore di pavimento riscaldato. Come è noto, il trasportatore di calore per radiatori ha una temperatura di circa 70 - 95 gradi, mentre il trasportatore di calore per un sistema di pavimenti caldi non dovrebbe riscaldarsi sopra i 40-50 gradi.
Se abbassiamo la temperatura del liquido di raffreddamento, i radiatori non funzioneranno normalmente e la casa diventerà fredda. Se serviamo acqua bollente sul pavimento caldo, sarà spiacevole camminare sul pavimento. Cosa dovremmo fare?
È qui che la valvola a tre vie è utile. La tubazione di ritorno è collegata all'alimentazione del collettore di un bypass di pavimento caldo con una valvola a tre vie, che è impostata sulla modalità di miscelazione.
Di conseguenza, una corrente fredda proveniente dal flusso di ritorno viene miscelata nella corrente di acqua calda e la temperatura del getto risultante viene mediata tra i 40 e i 50 gradi di cui abbiamo bisogno. Se lo si desidera, regolando la posizione dello sportello, è possibile alzare o abbassare la temperatura nel contorno del pavimento.

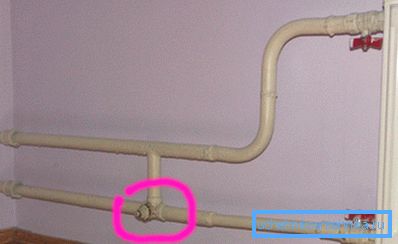

Un altro esempio è la connessione del radiatore tramite bypass nello stesso modo. Quando il rubinetto si trova nella posizione di miscelazione, la temperatura del radiatore diventa inferiore alla temperatura del liquido di raffreddamento che scorre dalla caldaia, mentre il resto dei dispositivi riceve meno acqua di raffreddamento.
Se si cambia la maniglia e si disattiva il bypass, il radiatore funzionerà alla massima capacità. Se abbiamo bisogno di spegnere il dispositivo, semplicemente mettiamo la valvola nella modalità di spegnimento ritorno e apertura bypass, e spegni la valvola di arresto all'ingresso del radiatore. Successivamente, il liquido di raffreddamento circola attorno a questa batteria.

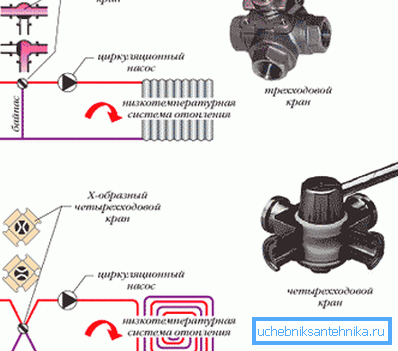

Fai attenzione! È possibile utilizzare una valvola a quattro vie, che non richiede un bypass.

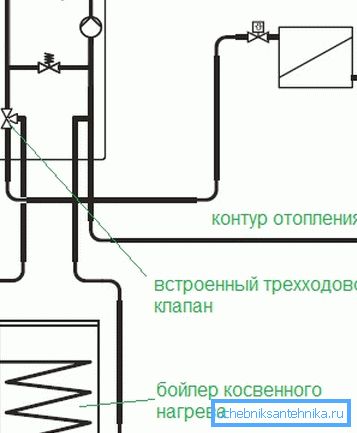

Infine, l'istruzione consente l'uso di una valvola multidirezionale in sistemi multi-circuito con caldaie funzionanti in parallelo, una caldaia e una caldaia per riscaldamento indiretto, con alimentazione idrica per il riscaldamento e la fornitura di acqua calda. I dispositivi consentono di separare i flussi e regolare la loro temperatura, assicurando il funzionamento congiunto di più unità e circuiti.

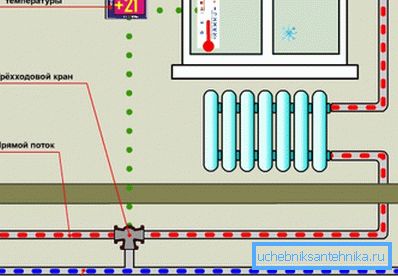

Fai attenzione! Se una valvola con servoazionamento è collegata a un termostato, quando la temperatura della stanza diminuisce, il controller darà un comando al motore e chiuderà il bypass. Quando viene raggiunto il valore desiderato, il dispositivo tornerà alla modalità di fusione.
conclusione
Le valvole a tre vie consentono la miscelazione, la separazione e la commutazione delle direzioni di flusso nei circuiti dei sistemi di riscaldamento. Il video ti aiuterà a verificare visivamente la loro efficacia e funzionalità.
