Viene data maggiore attenzione al problema della sicurezza nella progettazione dell'impianto di riscaldamento, specialmente nel caso di riscaldamento autonomo. Il principale pericolo durante la stagione di riscaldamento proviene da un forte aumento della pressione, i tubi non possono semplicemente resistere a questo. L'installazione di un semplice dispositivo di sicurezza facilita l'equalizzazione della pressione nel sistema.

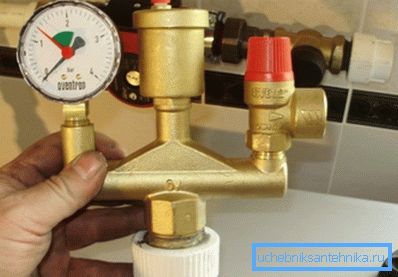

Gruppo di sicurezza del riscaldamento

Caratteristiche del sistema di riscaldamento

Tutti gli elementi di riscaldamento sono stati originariamente progettati per funzionare in determinate condizioni. Nel processo, ci sono spesso casi in cui la pressione nei tubi aumenta drammaticamente. Ed è un bene che i tubi resistano a questo test, ma nessuno può garantire che la prossima volta non ci siano perdite, quindi la valvola di sicurezza per l'impianto di riscaldamento è semplicemente insostituibile.

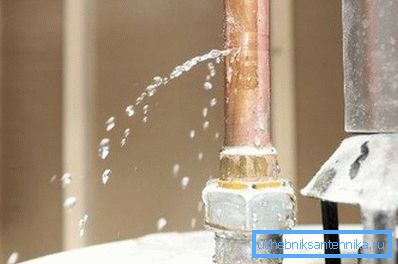

Conseguenze di picchi di pressione

Per quanto riguarda le ragioni del forte aumento della pressione nei tubi, si può distinguere:

  • eccessivo riscaldamento dell'acqua - quando la temperatura aumenta, l'acqua si espande, causando ulteriore stress sui tubi e sulle valvole;

Fai attenzione! In parte, i serbatoi di espansione aiutano a far fronte a un tale problema. L'acqua in eccesso si accumula semplicemente all'interno del serbatoio.

Il principio del vaso di espansione
  • errore nella scelta dei diametri dei tubi;
  • se il riscaldamento è alimentato dalla rete idrica e la pressione al suo interno supera questa cifra nel circuito di riscaldamento;
  • anche una normale valvola termica per il riscaldamento (una che è installata davanti al radiatore) può causare un aumento di pressione nel tubo di alimentazione. Ciò si verifica più spesso durante la stagione calda, quando il flusso d'acqua nel radiatore è ridotto al minimo;
  • malfunzionamenti nella pompa di circolazione possono anche essere considerati uno dei motivi.

Come garantire la sicurezza

Quando si installa un sistema di riscaldamento usato come "gruppo di sicurezza". Questo termine si riferisce a una serie di dispositivi che consentono di monitorare il funzionamento del sistema e di risolvere prontamente il problema.

Il gruppo di sicurezza di solito include:

  • manometro;
  • sfiato dell'aria: consente di rimuovere l'aria dalla tubazione;
  • infatti, una valvola di sicurezza per il riscaldamento è un dispositivo che consente di scaricare la pressione in eccesso in pochi secondi.

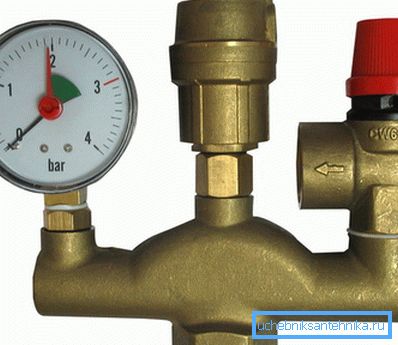

La composizione del gruppo di sicurezza

classificazione

Negli impianti di riscaldamento di appartamenti e case private vengono utilizzati esclusivamente dispositivi a molla con regolazione continua. In base al rapporto tra efficienza, affidabilità e costi, questa è un'opzione ideale.

Ma in generale, ci sono molti altri tipi di dispositivi di questo tipo:

  • primavera - in tali dispositivi l'asta di spola è caricata a molla e alla pressione normale la valvola è chiusa. Non appena la pressione inizia ad aumentare, la molla viene compressa e il foro passante aumenta: il mezzo di trasferimento di calore in eccesso viene scaricato in un contenitore separato o nel ritorno;

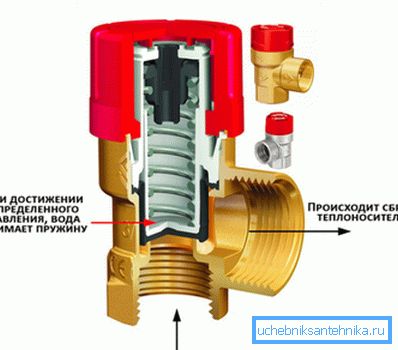

Principio di funzionamento

Fai attenzione! La pressione richiesta per aprire la valvola deve essere almeno del 10-15% superiore rispetto alla figura di lavoro nei tubi.

  • dispositivi a leva si distingue per un prezzo elevato e la possibilità di un adeguamento flessibile dello sforzo richiesto per la sua apertura. Il carico è sulla leva ed è fissato su di esso in modo che possa muoversi. Regolando la posizione del carico sulla leva, è possibile aumentare / diminuire lo sforzo richiesto per aprirlo.

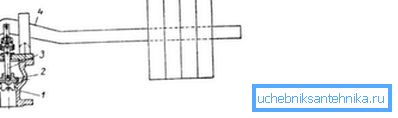

Esempio di tipo di leva

È possibile citare la classificazione, il grado e il metodo di recupero:

  • se l'ascensore non supera 0,05 dell'altezza della sella, allora tale dispositivo è considerato a bassa alzata;
  • Il dispositivo full-lift fornisce il movimento dell'otturatore a una distanza pari all'altezza della sella (o anche maggiore di quella).

Per quanto riguarda il metodo di regolazione, la valvola di ritegno per il riscaldamento può essere:

  • con una regolazione uniforme - ad esempio, puoi portare un tipo di molla. Il movimento del cancello dipende dalla pressione nel tubo;
  • con la regolazione a 2 passi - viene impostato un determinato valore di pressione di soglia, al di sopra del quale un'apertura di passaggio si apre automaticamente completamente e ciò avviene quasi istantaneamente. Utilizzato nell'industria, dove la perdita anche di pochi secondi può portare a gravi conseguenze.

Dispositivi di ritorno e bypass

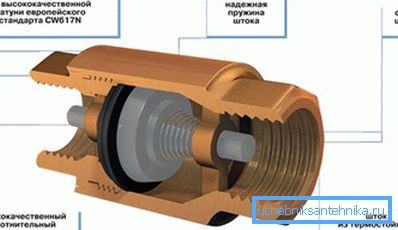

Una valvola di ritegno nel sistema di riscaldamento consente al liquido di raffreddamento di muoversi solo in una direzione. Il "punto culminante" di un tale dispositivo è che lo stelo caricato a molla consente solo all'acqua di fluire in una direzione. Grazie alle connessioni filettate per installarlo non è difficile.

Controllare il dispositivo della valvola

A volte, invece di un fusibile di tipo aperto, per il riscaldamento viene utilizzata una valvola di bypass. La sua funzione principale è la stessa: equalizzazione della pressione nel sistema, ma se l'opzione aperta semplicemente fa cadere il refrigerante in eccesso, l'analogo del by-pass reindirizzerà l'acqua all'interno del circuito di riscaldamento.

Se ci sono termostati installati davanti ai termosifoni, allora nella stagione calda potrebbe esserci una situazione in cui tutti bloccano il flusso d'acqua nelle batterie. Di conseguenza, la pressione aumenta nel tubo di alimentazione.

Se una valvola di bypass è installata all'uscita della caldaia, trasferirà semplicemente parte del refrigerante dal tubo di alimentazione al tubo di scarico. Quindi, se si utilizza una valvola di riscaldamento, è necessaria una protezione aggiuntiva dell'impianto di riscaldamento.

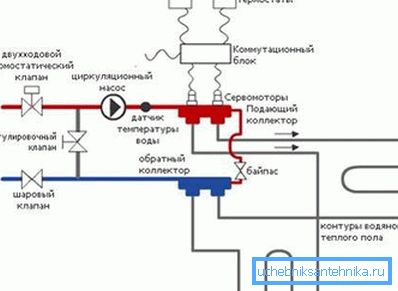

disposizione

Valvole a tre vie

La principale differenza di questo tipo di dispositivo è il design: 1 input e 2 output.

Grazie a questo dispositivo a tre vie può essere utilizzato per ottenere:

  • miscelazione del liquido di raffreddamento caldo con il raffreddato;

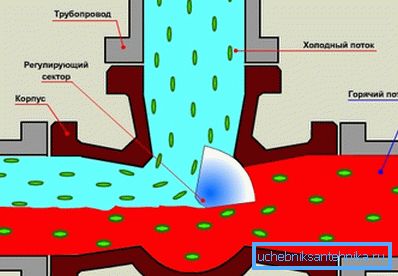

Lo schema della valvola a 3 vie

Fai attenzione! Questo è necessario quando si utilizza il riscaldamento a bassa temperatura (pavimento caldo). La valvola a tre vie consente di organizzare la miscelazione del refrigerante dal ritorno nel tubo di alimentazione ed eliminare il rischio di fornire acqua troppo calda.

  • Una valvola a tre vie per il riscaldamento consente di isolare un circuito di riscaldamento da un altro (questo potrebbe essere necessario se si utilizzano diversi mezzi di trasferimento di calore).

All'interno del case vi è uno smorzatore o una sfera, la cui rotazione regola la corrente del refrigerante. Per controllare l'ammortizzatore è possibile utilizzare un servoazionamento collegato al termostato ambiente.

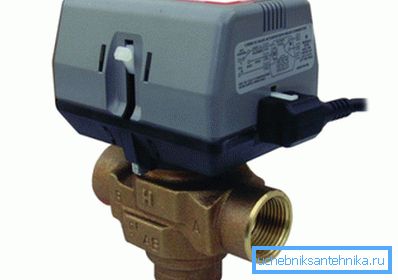

Nella foto: il servo è già installato

Un paio di parole sull'installazione

L'installazione di tutti gli elementi del gruppo di sicurezza avviene a mano. Non dovrebbero esserci problemi con l'installazione di un dispositivo di sicurezza, poiché vengono utilizzate connessioni filettate. E la domanda principale è dove posizionare tutti questi elementi.

I dispositivi del gruppo di sicurezza devono essere collocati nella zona del tubo di alimentazione della caldaia. Un'altra sottigliezza è dove installare le valvole di intercettazione, che consentono il taglio immediato della caldaia in caso di malfunzionamento.

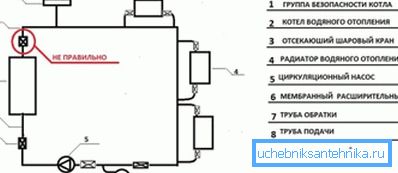

Esempio di installazione non corretta di un gruppo di sicurezza

Le istruzioni per l'installazione corretta di un gruppo di sicurezza richiedono il posizionamento di una valvola di intercettazione dietro un gruppo di questi dispositivi. In questo caso, anche dopo aver interrotto la caldaia, la valvola di sicurezza consentirà di ripristinare il liquido di raffreddamento in eccesso e di evitare danni alla caldaia.

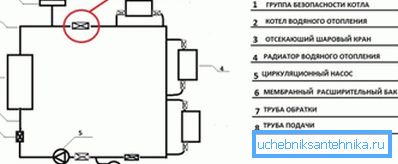

Diagramma della corretta installazione del gruppo di sicurezza

Le opzioni di installazione per la valvola di intercettazione davanti al gruppo di sicurezza e direttamente sulla sezione del tubo che la conduce sono considerate errate. In questo caso, quando la caldaia viene interrotta, anche il gruppo di sicurezza verrà interrotto e la caldaia potrebbe risentirne.

Riassumendo

L'installazione di una valvola di sicurezza consente di aumentare l'affidabilità del sistema di riscaldamento. Grazie a questo dispositivo semplice ed economico, i picchi di pressione non minacceranno più l'integrità dei tubi e il riscaldamento durerà per molti anni.
