Valvole a sfera per il riscaldamento: caratteristiche

Qualsiasi sistema di riscaldamento è costituito da un numero di nodi diversi, progettato per svolgere determinati compiti. Ma sono le valvole per il riscaldamento che sono i componenti più importanti del sistema, poiché con il loro aiuto viene controllato il flusso del refrigerante.

Sul mercato è rappresentato un vasto assortimento di valvole diverse, caratterizzato da produttività, diametro del foro, pressione nominale e massima ammissibile, materiale di fabbricazione, ecc. Cosa scegliere tra la varietà di soluzioni sul mercato?

Differenze strutturali dei meccanismi di bloccaggio a sfera

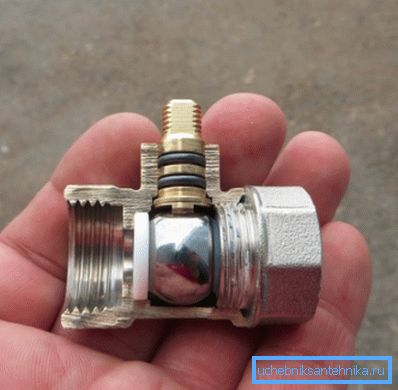

Le valvole a sfera (ad ago) prendono il nome in base alla forma della valvola, che è una sfera con un foro passante.

Il manuale di istruzioni del dispositivo è semplice:

• A causa della rotazione attorno al suo asse, il foro passante sulla sfera coincide con i fori sul corpo attraverso i quali passa il refrigerante.
• Un'ulteriore rotazione della valvola porta al fatto che i fori attraverso i quali passa il refrigerante non coincidono e il flusso si arresta.

Pertanto, la valvola a sfera per il riscaldamento ha due posizioni di lavoro principali, vale a dire "chiuso" e "aperto". Le posizioni intermedie a cui la testa è allentata, di regola, non sono provviste.

In base alla configurazione del foro passante, si distinguono i seguenti tipi:

• semplici modifiche con un buco dritto;
• modifica a tre vie con un foro a forma di L;
• modifiche a tre vie con un'apertura a forma di T.

Importante: per scollegare la batteria dall'impianto di riscaldamento, come valvola di arresto, molto spesso vengono utilizzate modifiche con un foro dritto.

In base al tipo di connessione, le valvole sono dei seguenti tipi:

• Valvole flangiate - è applicato sia in casa, sia in sistemi industriali. Le valvole flangiate sono affidabili e durevoli, e quindi progettate per il funzionamento a lungo termine in sistemi con alta pressione.

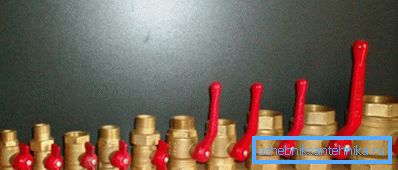

• Raccordi di accoppiamento utilizzato nel riscaldamento domestico. Questi dispositivi sono chiamati a causa delle caratteristiche di progettazione del supporto.

Le gru di accoppiamento vengono selezionate per uno specifico sistema di riscaldamento in base ai parametri di produttività e alla massima pressione di esercizio nella rete.

In base alla capacità, le valvole a sfera sono suddivise nelle seguenti modifiche:

• i dispositivi standard sono caratterizzati da una larghezza di banda fino all'80%;
• i dispositivi a passaggio totale si aprono completamente e praticamente non interferiscono con il flusso del liquido di raffreddamento.

Importante: nei sistemi di riscaldamento domestici, per garantire il massimo trasferimento di calore dai radiatori, è consigliabile installare valvole di arresto a passaggio totale. Tali dispositivi nella forma aperta non ostacoleranno il progresso del refrigerante.

Selezione in base al tipo di materiali di produzione

Una valvola a spillo per il riscaldamento viene selezionata non solo in base alle caratteristiche e ai parametri di un particolare sistema, ma anche in base al tipo di materiali di produzione.

Le seguenti varietà sono sul mercato oggi:

• Le modifiche con un involucro in acciaio - sono caratterizzate da un'elevata resistenza, resistono a sostanziali carichi meccanici, ma si distinguono per la bassa resistenza alla corrosione.

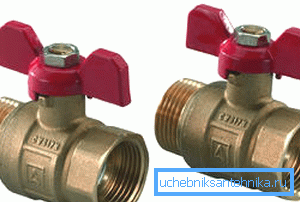

• Modifiche in ottone o bronzo - diversa plasticità e, di conseguenza, resistenza ai carichi meccanici. Inoltre, i prodotti in ottone e boro sono resistenti alla corrosione e pertanto raccomandati per l'uso in sistemi con eccessiva rigidità e aggressività del liquido di raffreddamento.

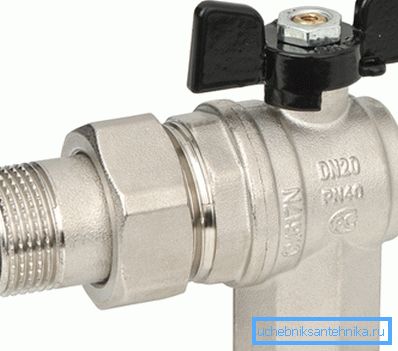

• Le modifiche dall'acciaio inossidabile in vendita sono estremamente rare e costose. La vita operativa di tali strutture è la più lunga di tutti i prodotti di cui sopra.

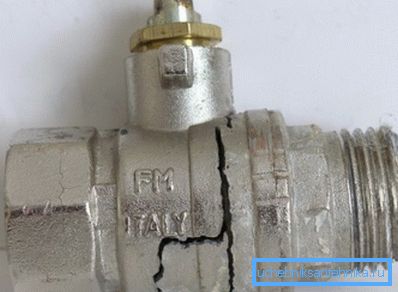

• Le modifiche fatte di silumin sono implementate come falsi per valvole in ottone o bronzo. Il prezzo di tali prodotti è basso, ma rapidamente falliscono.

Il silumin è un materiale fragile che letteralmente si sgretola per eccessivi stress meccanici e si sgretola a causa dei cambiamenti di temperatura.

Non è facile distinguere i prodotti siluminici dal bronzo, ma è possibile. Basta fare un graffio profondo con un coltello o un file sul corpo della gru.

Se la striscia colorata è gialla, allora è in ottone o bronzo.

Se la banda scratch è bianca, molto probabilmente il prodotto proviene da silumin e non dovrebbe essere acquistato.

• Le modifiche fatte con materiali polimerici sono una categoria separata di valvole. Tali rubinetti sono installati per il riscaldamento, assemblati da tubi in polipropilene mediante saldatura.

Una differenza caratteristica tra i prodotti realizzati con materiali polimerici è la dimensione più grande rispetto alle dimensioni delle controparti in metallo.

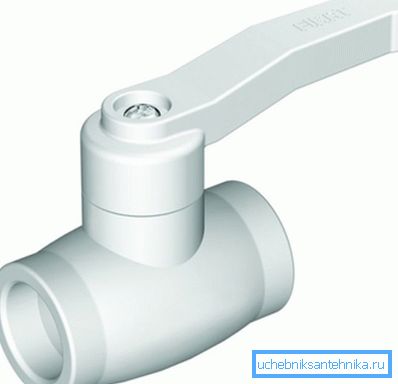

In termini di durata, i rubinetti dei polimeri non sono praticamente inferiori alle modifiche del metallo, poiché non si corrodono. Esempi tipici di valvole polimeriche sono valvole con involucro in polipropilene.

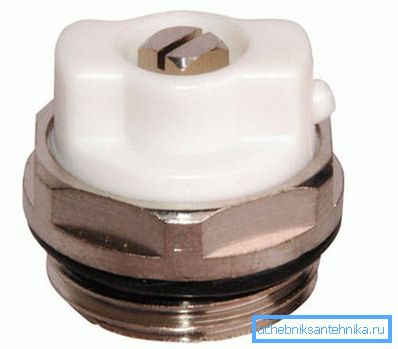

Come è la gru Mayevsky e a cosa serve

La gru di Mayevsky è una presa d'aria a sfera. Lo scopo del dispositivo è di rilasciare aria e / o refrigerante a una sovrapressione nel sistema.

Tradizionalmente la gru Mayevsky è installata nella parte superiore del radiatore, dove è avvitata come una spina. Strutturalmente, il prodotto è una piccola rondella con filo sul bordo. Il nucleo metallico dell'accessorio è fuso in una custodia di plastica.

La valvola viene girata attorno al suo asse per mezzo di una chiave a tubo speciale o con l'aiuto di un cacciavite a taglio. Spurgare l'aria in eccesso attraverso l'apertura laterale.

L'istruzione per l'emorragia non è complicata:

• Inseriamo un cacciavite nella scanalatura o mettiamo una chiave sul gambo.
• Facendo le tue mani un giro in senso antiorario e sentiamo un sibilo - lascia l'aria.
• Spurgare l'aria dovrebbe essere guidata dalla testimonianza del manometro sull'impianto di riscaldamento. Quando la pressione raggiunge il livello consigliato (per sistemi autonomi non superiore a 1,5-2 Bar), la valvola viene chiusa in senso orario.

Importante: insieme all'aria in eccesso, il liquido di raffreddamento può uscire dalla presa d'aria, quindi è necessario svitare la valvola tenendo un piccolo contenitore sotto di essa.

Se nel processo di assemblaggio del sistema di riscaldamento si è scoperto che non c'era nessuna gru Mayevsky, è possibile ottenere installando una valvola a sfera convenzionale.

Ma questa soluzione ha diversi svantaggi:

• Innanzitutto, il solito tocco apparirà macchinoso e non esteticamente piacevole.
• In secondo luogo, le solite valvole non offrono un comfort adeguato quando si spurgano aria, poiché l'uscita di tali accessori è grande.

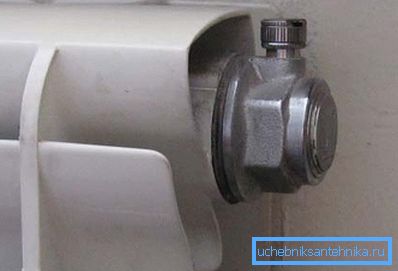

Importante: la gru Mayevsky è una presa d'aria di tipo meccanico che richiede la partecipazione diretta dell'uomo nel controllo dei parametri di pressione. Oltre ai dispositivi meccanici, sul mercato sono presenti valvole di sfogo aria automatiche che funzionano da sole quando la pressione nel sistema supera la norma consentita.

conclusione

Nell'articolo abbiamo elencato i principali tipi di valvole a sfera, nonché le loro caratteristiche strutturali e operative. Ora puoi prendere la decisione giusta su quale tipo di valvole di arresto tu possa aver bisogno per implementare questi o altri sistemi di riscaldamento (vedi anche l'articolo Riparazione del sistema di riscaldamento - ci preoccupiamo della salute del sistema di riscaldamento).

Altre informazioni utili possono essere trovate visualizzando il video in questo articolo.
