Varie caldaie a riscaldamento a gas: i principi del loro

Se la country house è in grado di connettersi a un gasdotto, sarà molto conveniente riscaldare la casa installando caldaie a gas Lemax o altre marche come riscaldatori. La cosa più importante è che riesci a calcolare correttamente la potenza del riscaldatore in relazione allo spazio abitativo della stanza e alla quantità di liquido di raffreddamento nel circuito del radiatore o nel riscaldamento a pavimento.

E qualunque marca tu scelga - Wisman, Mimax, Beretta - è importante che siano adatti al tipo di riscaldamento dello scambiatore di calore, che sarà discusso di seguito, e inoltre, guarderemo un video clip sulle caldaie.

Principio di funzionamento

Nota. A seconda del circuito di riscaldamento, è anche necessario scegliere una caldaia a gas di riscaldamento, che può essere ad alta temperatura (convezione) o bassa temperatura (condensazione). Quindi, se i radiatori hanno bisogno di una temperatura del fluido di circa 60-80? C, quindi per un pavimento caldo abbastanza 30-50? C.

Unità di convezione

• Le caldaie a gas di tipo a convezione sono più richieste nella Federazione Russa, ad esempio, può essere una versione montata a parete oa pavimento del Daewoo DGB-100 MSC, che vedi nella foto in alto. Dipende dal fatto che nella maggior parte dei casi preferiamo i radiatori, e non i sistemi di riscaldamento a pavimento: l'abitudine a lungo termine e la paura dei nuovi affetti. Tuttavia, tali modelli sono presentati con opzioni potenti e in alcuni casi addirittura completano una piccola sala caldaie centrale per diversi edifici a più piani.

• Il principio di funzionamento di tali unità funziona secondo lo stesso schema: il combustibile passa attraverso il gasdotto fino al bruciatore, che con la sua fiamma riscalda il liquido di raffreddamento, mentre i bruciatori moderni funzionano molto spesso sia a gas propano che a gas naturale. Il principale svantaggio delle caldaie tradizionali prima della condensazione è che il calore secondario generato nella camera di combustione non viene utilizzato per aumentare l'efficienza, ma viene scaricato attraverso la canna fumaria sulla strada.
• L'intervallo di temperatura ottimale, sia tedesco WOLF, Czech PROTHERM o finlandese diesel-gas TERMAX, è nell'intervallo 60-80 ° C, a causa del desiderio per la più lunga vita operativa dello scambiatore di calore. Queste restrizioni sono dovute al fatto che ad una temperatura di 55-57 ° C (condensa) si accumula condensa acida sullo scambiatore di calore, che ne distrugge le pareti. L'evaporazione acida si forma come conseguenza della decomposizione termica o, semplicemente, della combustione del gas.

Nota. Nel caso della combinazione di due circuiti - radiatori e un pavimento riscaldato, l'istruzione raccomanda l'uso di modelli tradizionali e l'abbassamento della temperatura del trasportatore di calore su un pavimento caldo viene effettuato da una valvola a tre vie.

Unità condensanti

• Naturalmente, rispetto alla convezione, le caldaie a gas a condensazione per riscaldamento non godono di tale popolarità in Russia, soprattutto perché il prezzo di un tale dispositivo è molto più alto, ma questo è dovuto al sistema di filtrazione della condensa acida. È improbabile che gli utenti che hanno deciso di effettuare tale acquisizione se ne pentano, dal momento che i risparmi qui sono evidenti - l'efficienza di tali unità in alcuni casi raggiunge il 111%!

• La caldaia per il riscaldamento a gas a condensazione funziona secondo il seguente principio: il gas naturale entra nel bruciatore, la cui fiamma riscalda lo scambiatore di calore, ma il calore secondario non viene rimosso dalla camera del combustibile verso la strada, ma viene utilizzato per il riscaldamento secondario. Considerando che tali modelli sono progettati per una temperatura ottimale di 30-50 ° C, qui si formerà sempre condensa acida, ma non danneggerà lo scambiatore di calore, poiché cade verso il basso. Dopodiché, attraverso una speciale pipeline con filtri, viene deviato verso una certa capacità, praticamente perdendo la sua tossicità.

Scambiatori di calore

Qualsiasi caldaia di riscaldamento a gas ha uno scambiatore di calore nella sua configurazione, che può essere sia bitermica, come si vede nella figura in alto, sia separata. La versione bitermica è composta da due profili cavi collegati, vale a dire, è un tubo in un tubo con un rivestimento lamellare per proteggere la corrosione. Il liquido nel tubo interno viene alimentato al sistema dell'acqua calda e nel circuito esterno al circuito di riscaldamento.

La presenza di tale nodo facilita la massa e le dimensioni della caldaia, ad esempio nei segni SIGNAL o ISHMA (sebbene sia possibile una versione separata). In questi casi, c'è solo un nodo e questo. Naturalmente riduce il suo peso e le sue dimensioni, ma, in aggiunta, per le unità dotate di tale dispositivo non è necessaria una valvola a tre vie per l'acqua calda, poiché la temperatura dell'acqua è inferiore (30 ° C) rispetto al circuito di riscaldamento.

Nonostante tutti i vantaggi, gli scambiatori di calore bitermici non sono adatti per lavorare con acqua dura - sali e scorie depositati sulle pareti dei tubi, bloccano il passaggio, che dopo questo è quasi impossibile da pulire. Il fatto è che quando si puliscono queste sostanze, cadendo dal metallo, non si dissolvono fino alla fine, ma sembrano piccoli pezzi che rimangono bloccati nella congestione in curva e ostruiscono il passaggio.

Se c'è acqua dura nella tua zona, allora è meglio scegliere AOGV con uno scambiatore di calore separato che sia facile da pulire e che non si ostruisca così rapidamente, ad esempio CONORD, KEBER o TERMONA. Ciò è possibile a causa del maggiore diametro interno dei tubi, e sebbene questa opzione costerà un po 'di più, si risparmia su una maggiore durata.

Panoramica di alcuni modelli

La caldaia a gas a doppio circuito per il riscaldamento di Dani non utilizzerà l'aria dalla stanza in cui è installata: l'aria in ingresso proviene dalla strada e i prodotti della decomposizione termica vengono scaricati attraverso una canna fumaria coassiale. La pressione nominale all'ingresso del gas è 1274 PA, e la pressione di esercizio dell'acqua calda non è superiore a 0,65 kPa. Se la pressione nominale del vettore energetico non supera 1274 Pa, il suo consumo non è superiore a 0,8 m.³/ ora

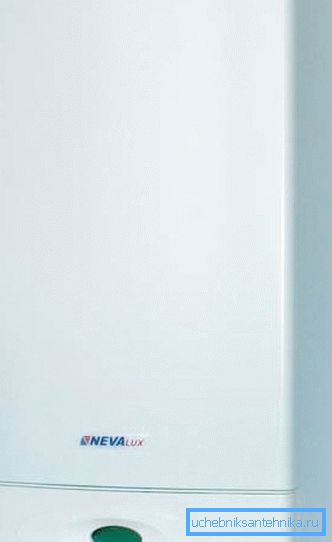

L'unità di riscaldamento tradizionale bitermica NEVA LUX, che si vede nella foto in alto, viene prodotta in Russia, la fornitura di acqua calda è di 14 l / min, progettata per una superficie massima di 240 m². La potenza nominale di un tale dispositivo è di 18 kW, scambiatore di calore in rame, l'efficienza raggiunge il 90%, la temperatura massima dei prodotti di decomposizione termica è 130? C, il minimo è 100? C. Dimensioni (altezza / larghezza / profondità) 720x410x326 mm, peso 34,5 kg, 2 anni di garanzia.

L'unità del gas Waxi, che vedete in questa foto, è un'unità a doppio circuito montata a parete con una potenza massima di 14kW (sufficiente per una stanza di 140m²) con un consumo massimo di gas di 1,63 m³/ ora A piena potenza, l'efficienza del dispositivo è del 92,9%, e se funziona in modalità del 30% di potenza, l'efficienza sarà del 90%, la temperatura del DHW è 30-55? C. Dimensioni (altezza / larghezza / profondità) 700x400x280 mm, peso 29,0 kg, 2 anni di garanzia.

La caldaia di riscaldamento Aton è un'unità di condensazione progettata per circuiti a bassa temperatura con potenza massima, purché la modalità di condensazione sia di 24,6 kW e di 22,1 kW in quella tipica. Per il riscaldamento in modalità 60-80 ° C 6,3-21,4kW, e per 30-50? C - 6,9-21,7kW, le prestazioni di fornitura di acqua calda? T 30? C - 10 l / min.

Il modello Beretta Exclusive Green 30 CSI di tipo a condensazione, progettato per circuiti a bassa temperatura, con una potenza massima soggetta all'osservanza della modalità di condensazione 30kW. Allo stesso tempo, nella modalità di 60-80 ° C 99,1 kW, e per 30-50 ° C - 31,41 kW, le prestazioni di fornitura di acqua calda? T 30? C - 10 l / min. Nell'intervallo 60-80 ° C, l'efficienza è del 95,5% e nell'intervallo 30-50 ° C - 105,2%. Beretta lavora sia a gas naturale che a gas liquefatto.

conclusione

In conclusione, possiamo dire che ci sono anche caldaie per il riscaldamento a gas in ghisa che si possono installare sul pavimento con le proprie mani e, nella maggior parte dei casi, si tratta di modelli a doppio circuito di tipo a convezione. Durante l'installazione per la certificazione, è necessario chiamare un rappresentante di una società del gas con una licenza, pertanto il periodo di garanzia sarà calcolato non dalla data di acquisto, ma dalla data di installazione (vedere anche l'articolo delle caldaie a gas a gas Ferrol e loro caratteristiche).
