Volume del radiatore in alluminio: specifiche e calcolo

Per il riscaldamento autonomo, al momento il mercato delle costruzioni offre un gran numero di diversi dispositivi di riscaldamento, compreso l'alluminio, e la loro potenza dipende dalla quantità di acqua nel radiatore in alluminio, cioè dalla capacità.

Naturalmente, questo non è l'unico fattore che influenza il trasferimento di calore: qui è inclusa anche la configurazione del riscaldatore, ma al momento stiamo parlando di batterie sezionali, le cui dimensioni (numero di sezioni) possono essere modificate a piacimento. Più in dettaglio su questi riscaldatori parleremo di seguito nel testo, e inoltre, vogliamo ancora offrirti una dimostrazione tematica del video in questo articolo.

Riscaldatori in alluminio

Specifiche tecniche

Fai attenzione! Se vuoi acquistare prodotti di qualità, quando acquisti, presta attenzione al suo peso. Pertanto, l'istruzione indica che la massa di una sezione non può essere inferiore a un chilogrammo e che l'assemblaggio di una batteria a dieci sezioni con nippli non può essere inferiore a 11 kg!

Il volume di una sezione di un radiatore in alluminio dipende in gran parte dal metodo di produzione, e ci sono solo due di questi metodi: lo stampaggio a iniezione e l'estrusione.

• Gli esperti considerano la produzione con il metodo di iniezione più tecnologicamente avanzato, consentendo di ottenere un edificio sezionale interamente saldato. Certo, c'è una cucitura, ma viene eseguita mediante saldatura a resistenza. Naturalmente, il prezzo di tali prodotti è leggermente superiore.

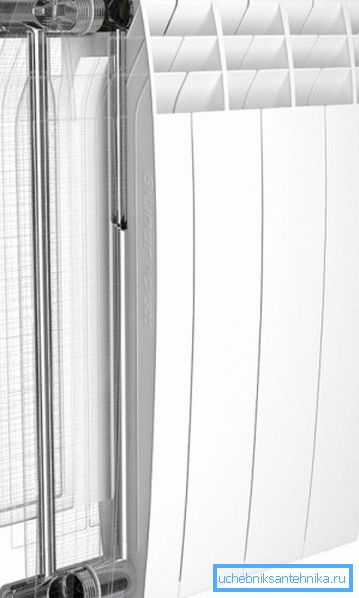

• Ma il metodo di pressatura o di estrusione è un processo in cui diversi elementi vengono estrusi da una lega con un contenuto di Al molto elevato (98%).. Sono collegati meccanicamente e viene utilizzata la colla di alta qualità. I prodotti ottenuti per estrusione hanno un'elevata resistenza alla corrosione e il suo principale inconveniente (punto debole) può essere definito un metodo di connessione meccanica.

• Non solo il volume di acqua nel radiatore in alluminio di riscaldamento, ma anche la sua forma - nervature e sezionale aiuta a determinare le proprietà di prestazione.. Le nervature consentono il maggior contatto possibile con l'aria nella stanza, contribuendo al suo rapido riscaldamento e le sezioni consentono di ridurre e aumentare il dispositivo secondo necessità, a seconda del volume della stanza riscaldata.

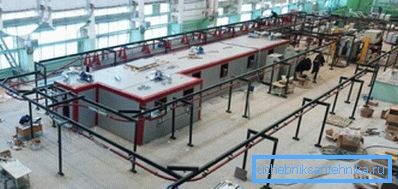

• Inoltre, la protezione dalla corrosione sta dipingendo in due strati.. Il lavoro di pittura viene solitamente eseguito su linee di produzione specializzate, servite da poche persone (vedi foto sopra). Tali processi vengono eseguiti in due fasi: in primo luogo, il primo strato viene applicato mediante anaforesi, che fornisce protezione anticorrosione e stabilità del colore per il rivestimento successivo. Il secondo strato è già spruzzato sullo smalto in polvere, che vediamo sul prodotto finito.

Tabella: dimensioni, massa, trasferimento di calore e volume della sezione del radiatore in alluminio

Fare calcoli energetici

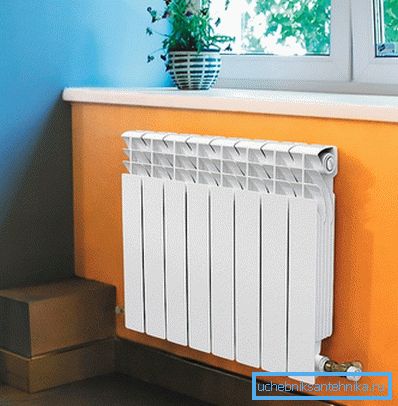

Nota. Affinché tutti i calcoli corrispondano alla realtà, il luogo in cui installerai il radiatore è importante. Quindi, di norma, lo fanno sotto la finestra: l'aria calda proveniente dal riscaldatore, che sale, crea una specie di schermo che protegge la stanza dai flussi freddi che si muovono dal vetro.

Quindi, per calcolare il volume di acqua in un radiatore in alluminio, come capisci, non costituisce alcun problema - per questo è sufficiente conoscere il volume di una sezione e il loro numero, e quindi aggiungere questi valori insieme (vedi tabella).

Allo stesso modo, è possibile determinare la capacità della batteria se si conosce il valore nominale di una sezione e il loro numero, ma vediamo come calcolare questo indicatore per una stanza di una certa dimensione.

Se l'altezza dei soffitti non supera 2,7 m, i calcoli possono essere condotti in quadratura, ad esempio prendiamo una stanza con un'area (S) di 4,55,5 m, quindi S = 4,5 * 5,5 = 24,75 m2, e usiamo Radiatore GLOBAL KLASS con una sezione di potenza di 232 watt.

Per calcolare il numero di sezioni, abbiamo bisogno della formula S * 100 / P, dove 100 è il numero richiesto di watt per metro quadrato, e P è la potenza di una sezione. Quindi, K numero di sezioni = S * 100 / P = 24,75 * 100/232 = 10,66 o 11 sezioni (il volume di acqua in una sezione del radiatore in alluminio qui è 0,54 litri, che significa 0, 54 * 11 = 54,54 litri) .

Ora prendiamo i parametri dello stesso dispositivo di riscaldamento e della stessa area, ma l'altezza dei soffitti è 3m, quindi dovremo fare calcoli per m3, dove sono necessari 41W di trasferimento di calore.

Il volume della stanza (V) che otteniamo è 4,5 * 5,5 * 3 = 74,25 m3, quindi lo dividiamo per la capacità di una sezione. Avremo il numero K di sezioni = V * 41 / P = 74.25 * 41/232 = 13.1 o 14 sezioni, in modo che ci sia uno stock.

conclusione

Come puoi vedere, con le tue mani non puoi solo installare, ma calcolare il numero richiesto di sezioni per selezionare la potenza necessaria del radiatore e determinare la quantità d'acqua che dovrai scaldare.

Tali calcoli sono estremamente necessari nella riparazione o costruzione, perché, grazie a loro, non solo otteniamo il massimo comfort nella stanza, ma determiniamo anche le nostre spese future, cioè, in parte, formiamo il budget familiare.
