Cartuccia per il mixer: caratteristiche di design e varietà
In questo articolo vedremo come funziona la cartuccia per il mixer da 40 mm. Questo elemento è la parte più importante dei rubinetti più usati installati nelle cucine e nei bagni. La comprensione del suo dispositivo ti consentirà di evitare errori tipici nel funzionamento di un impianto idraulico così richiesto.
Tipi di costruzione in accordo con il meccanismo di miscelazione
Esistono i seguenti tipi di cartucce per i miscelatori: palla e disco. Il secondo è molto più comune, che non influisce sul costo o sull'affidabilità del prodotto. Le principali caratteristiche tecniche di entrambi i modelli sono quasi le stesse, ma per la produzione con una sfera vuota è necessaria una licenza speciale, che è molto difficile da acquisire.
Con la produzione di dischi nel piano legale, la situazione è molto più semplice. Ma andiamo direttamente al loro dispositivo.
La struttura della cartuccia sferica
Designazione nella figura | nome |
3 | Asta di regolazione |
4 | Sfera cava per miscelare acqua |
5 | Sella in gomma |
6 | Anello di regolazione |
7 | Polsino a sfera |
8 | Polsini regolatori |
9 | Ingresso fluido |
10 | Rilascio fluido |
11 | Manicotto a sfera |
Le cartucce a sfera per rubinetti da cucina funzionano come segue:
- Una sfera cava situata all'interno del dispositivo ha due fori progettati per l'afflusso di acqua calda e fredda, e uno per il rilascio è già miscelato.
- Anche una barra di regolazione è collegata ad essa, mentre si muove, le aperture della palla stessa vengono spostate.
- Le manipolazioni con la leva consentono di ridurre e aumentare tutti e tre i flussi, il che consente al fluido all'interno della palla di mescolare in proporzioni diverse e uscire con intensità diversa.
Come puoi vedere, l'operazione del meccanismo a sfera è molto semplice.
Struttura della cartuccia del disco
Designazione nella figura | nome |
1 | Asta di regolazione |
2 | vite |
3 | guarnizione |
4 | Disco in ceramica |
5 | Testata |
6 | Ingresso acqua |
7 | manica |
La cartuccia del disco di un miscelatore per la cabina doccia o la cucina è leggermente diversa nel suo funzionamento rispetto al modello a sfera precedente.
Qui, l'acqua fredda e calda scorre attraverso gli ingressi, e quindi quando la leva viene spostata, il disco ceramico superiore si muove rispetto a quello inferiore, il che dà vari effetti sull'output della struttura:
- La stretta coincidenza dei fori e dei bordi dei dischi porta ad una completa sovrapposizione del flusso d'acqua, cioè il rubinetto è spento.
- L'immersione di un elemento del disco in un altro regola la forza della testa in uscita.
- La sovrapposizione di acqua calda e fredda con il disco superiore imposta la temperatura del liquido a diversi livelli in un diverso grado.
Differenze tecniche delle cartucce del disco
Come abbiamo già detto, le più comuni sono le cartucce di plastica con all'interno due dischi in ceramica.
Tra loro, differiscono nei seguenti parametri:

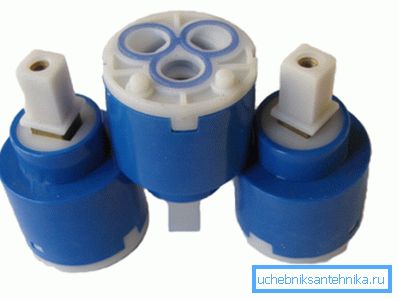

- Dal diametro. È possibile trovare cartucce con diametri da 25 mm a 45 mm, ma quelli più comunemente utilizzati sono prodotti di quaranta millimetri con segni d40. È interessante notare che questo parametro non ha un impatto significativo sulle prestazioni, si tratta della forma e delle dimensioni del mixer stesso.
- sede. Indipendentemente dal diametro può essere completamente diverso per ogni produttore, e il prezzo non cambia.
Suggerimento: prima di scegliere una nuova cartuccia, confrontarla con quella vecchia, in modo da non commettere errori con il sedile.

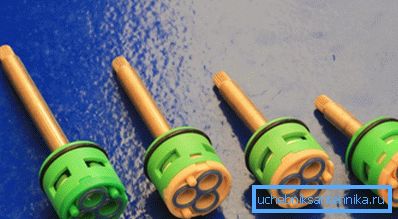

- La lunghezza della barra di regolazione. Ancora una volta, questo indicatore dipende completamente dalle caratteristiche del modello della gru, o piuttosto dalla sua leva.
sostituzione
Questo è quanto costa la cartuccia sul mixer, in ogni caso, è un valore insignificante rispetto a tutto il rubinetto. Pertanto, è economicamente redditizio e fattibile effettuare periodicamente la sostituzione di questo elemento usando le nostre risorse senza chiamare un idraulico.
Suggerimento: se si desidera prolungare la durata del dispositivo di miscelazione dell'acqua, installare un filtro aggiuntivo per il miscelatore del lavello, che impedirà l'ingresso di particelle di grandi dimensioni nei dischi ceramici.
I passaggi necessari per modificare un prodotto guasto sono i seguenti:
- Chiudere il flusso di acqua calda e fredda. Quindi, aprire la valvola nel caso in cui una parte del liquido rimanga in essa.
- Rimuovere il cappuccio decorativo, che chiude l'accesso alla vite di bloccaggio. Di solito ha un colore blu-rosso, che indica la direzione del mixer.

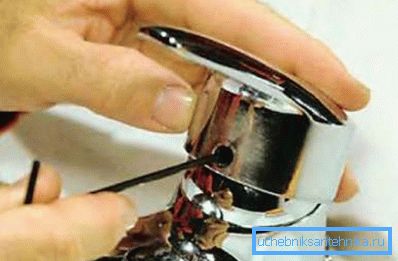

- Svitiamo la vite con la chiave a brugola e togliamo il corpo della leva.
- Rimuovere l'anello decorativo, quindi svitare il dado di pressione del miscelatore. Cerca di non danneggiare nulla mentre lo fai.
- Tiriamo fuori la vecchia cartuccia e ne mettiamo una nuova. Allo stesso tempo, controlla attentamente la coincidenza di tutti i frammenti di atterraggio, altrimenti il miscelatore potrebbe fluire più tardi.
- Riposizionare il dado di serraggio e l'anello decorativo.
- Abbiamo messo la leva in posizione.
- Avvitare la vite di fissaggio esagonale.
- Restituiamo un cappello decorativo.
- Aprire l'acqua e accendere il mixer per testarne le prestazioni.
L'intera sostituzione è facile da fare con le tue mani, se segui le raccomandazioni di cui sopra.
conclusione

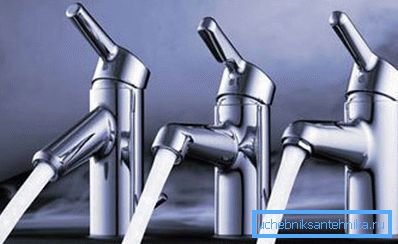

Rubinetti monocomando possono essere trovati oggi in appartamenti, case e bagni di edifici pubblici. Gli elementi principali che sono responsabili del loro corretto funzionamento sono le cartucce speciali che eseguono direttamente la miscelazione dell'acqua prodotta. Sono abbastanza pratici e semplici nel loro dispositivo. Raramente si rompono e quando succede, viene facilmente sostituito.
Il video in questo articolo ti fornirà ulteriori materiali di studio direttamente correlati all'argomento delineato: la semplicità del dispositivo ne garantisce la praticità.
