Qual è la valvola termostatica di miscelazione utilizzata

Attualmente, molti proprietari di case private e appartamenti residenziali, per il riscaldamento delle loro case e la fornitura di acqua calda indipendente, installano sistemi di riscaldamento autonomi con la propria caldaia di riscaldamento. Ciò consente di mantenere una temperatura confortevole in casa per tutto l'anno, inoltre, il vantaggio indiscutibile di tale schema è la costante disponibilità di acqua calda in casa.

Panoramica della valvola di miscelazione termostatica

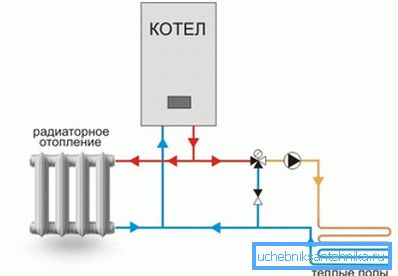

Il principio di funzionamento di un sistema di riscaldamento autonomo è che il fluido di lavoro che trasferisce costantemente il calore dalla caldaia ai radiatori dell'acqua e lo distribuisce uniformemente in tutta la casa circola attorno al circuito chiuso della caldaia di riscaldamento a gas, a combustibile solido o solido. Lo stesso principio vale per il sistema di acqua calda, solo in questo caso funziona non secondo un circuito chiuso, ma secondo uno schema di flusso, trasferendo l'acqua riscaldata dalla caldaia agli apparecchi sanitari.

Al fine di mantenere costantemente la temperatura dell'acqua o di altri refrigeranti nel sistema ad un determinato livello, viene utilizzato un dispositivo automatico, che viene chiamato un miscelatore termostatico per la fornitura di acqua calda e sistemi di riscaldamento autonomo.

Principali funzioni della valvola termostatica

Lo scopo principale del miscelatore termostatico a tre vie è di mantenere stabilmente la temperatura impostata del fluido di lavoro (acqua, antigelo o altro refrigerante) nei sistemi autonomi di riscaldamento e acqua calda.

Il rispetto di questa condizione quando si installano comunicazioni di ingegneria domestica con le proprie mani aiuta a risolvere una serie delle seguenti attività:

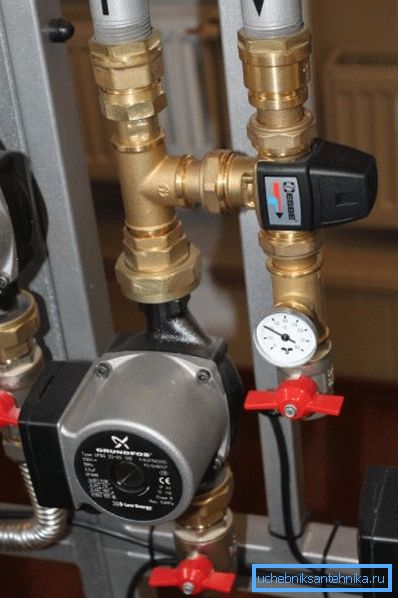

1. L'acqua nel circuito di riscaldamento dell'acqua calda sanitaria può essere riscaldata fino a una temperatura di +95 ° C, che può portare a ustioni all'apertura dei rubinetti dei consumatori, e in presenza di una valvola miscelatrice, la sua temperatura avrà un valore costante non superiore a +60 ° C.
2. Le basse temperature nel circuito di riscaldamento di ritorno possono causare la formazione di condensa., L'installazione di una valvola a tre vie consente di aumentare la temperatura dell'acqua nella tubazione di ritorno al valore consigliato.
3. L'aggiunta di acqua fredda alla linea di fornitura dell'acqua calda direttamente davanti ai consumatori consente di risparmiare fino al 25% di carburante o elettricità, che sono spesi per il riscaldamento.

Suggerimento: Oltre al riscaldamento principale del radiatore e all'acqua calda per uso domestico, è consigliabile utilizzare tali dispositivi anche nei sistemi domestici di acqua calda sanitaria.

Specifiche tecniche

In modalità normale, un distributore termostatico può funzionare perfettamente per diversi anni, eseguendo correttamente le sue funzioni, mentre ci sono diversi modelli di questi dispositivi che differiscono l'uno dall'altro nei loro parametri e il tipo di connessione filettata per il collegamento al circuito di riscaldamento o di approvvigionamento idrico.

Secondo il manuale di istruzioni, a seconda del modello specifico, le moderne valvole termostatiche a tre vie hanno le seguenti caratteristiche tecniche:

1. La custodia del dispositivo è realizzata in ottone o bronzo di alta qualità, che ha un rivestimento placcato elettrolitico di protezione al nichel-cromo.
2. La pressione massima consentita nel sistema di riscaldamento o acqua calda è 10 kg / cm ?.
3. La temperatura massima del liquido di raffreddamento ammessa è: per il riscaldamento delle caldaie - 95 ° C; per pannelli solari e stazioni solari per il riscaldamento dell'acqua - 110 ° С.
4. La gamma di regolazione manuale della temperatura del fluido di lavoro, a seconda del modello specifico, può essere nei seguenti limiti da 20 a 60 ° C.
5. Il tipo di connessione filettata, a seconda del modello, può essere dei seguenti tipi: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Il rendimento nominale in modalità operativa, rispettivamente, può variare da 1,6 a 2,5 m / ora.

Suggerimento: A prima vista, il prezzo di questo dispositivo può sembrare piuttosto alto, ma visto il risparmio di carburante e di elettricità consumata, il costo di acquisto può ripagare in 1-2 anni.

Struttura interna e principio di funzionamento

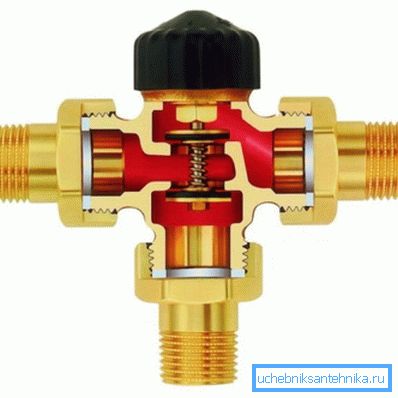

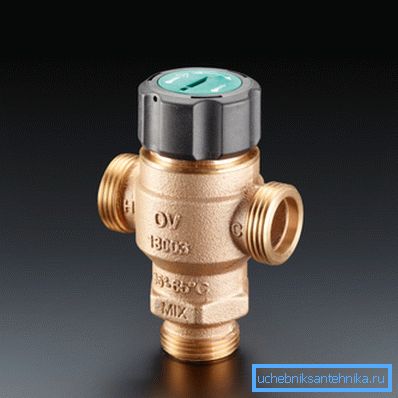

Strutturalmente, il miscelatore termostatico è un corpo in metallo fuso in ottone o bronzo, che ha tre conduttori filettati per il collegamento alla tubazione. All'interno è presente un elemento termosensibile, un'asta mobile e una valvola a molla, che può ermeticamente attestarsi su uno dei due sedili.

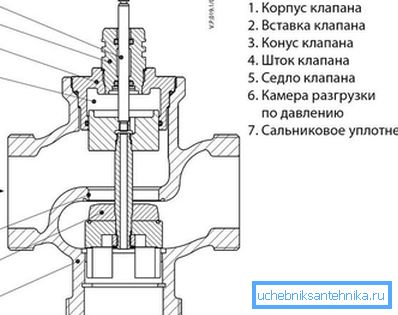

Il principio generale di funzionamento di una valvola miscelatrice termostatica è che l'elemento sensibile alla temperatura aumenta di volume sotto l'influenza del calore, ed è mosso da un'asta mobile, sulla quale è installata una valvola di intercettazione.

1. Quando l'acqua calda entra dall'ugello inferiore, entra liberamente nell'ugello destro finché l'elemento operativo non viene riscaldato a una certa temperatura.
2. Dopo che l'elemento sensibile alla temperatura viene riscaldato al di sopra di una temperatura predeterminata, inizia ad espandersi e sposta la valvola verso il basso, interrompendo così l'alimentazione di acqua calda dall'ugello inferiore e aprendo l'alimentazione di acqua fredda dall'ugello sinistro.
3. Dopo la miscelazione in acqua fredda e l'equalizzazione della temperatura, il corpo dell'elemento di lavoro della demolizione viene compresso e la piastra della valvola sotto l'influenza della molla assume la stessa posizione.

Fai attenzione! Nel sistema di circuito di ritorno della caldaia, l'installazione della valvola di miscelazione avviene nell'ordine inverso: quando il refrigerante si raffredda, l'acqua calda proveniente dalla linea di alimentazione diretta viene miscelata nella tubazione.

conclusione

In conclusione, si deve notare che la valvola di miscelazione meccanica è un dispositivo abbastanza semplice e molto affidabile, il cui funzionamento può essere impercettibile a prima vista, ma il suo utilizzo aiuterà a evitare molte spiacevoli conseguenze in futuro, quindi la sua installazione non dovrebbe essere trascurata.

Al fine di valutare visivamente il suo lavoro in azione, è possibile visualizzare il video in questo articolo, nonché esplorare altri schemi che mostrano il principio del suo lavoro su questo sito.
