Valvola miscelatrice a tre vie - caratteristiche del
La valvola termostatica di miscelazione a tre vie è progettata per miscelare due flussi di liquido (caldo e freddo) in uno, che deve corrispondere a determinati parametri di temperatura. L'unità di controllo principale è un elemento sensibile alla temperatura, che misura la temperatura del flusso miscelato e lo regola in quanto è compresso o espanso sotto l'influenza di riscaldamento o raffreddamento.
Considerare le caratteristiche principali della selezione e del funzionamento di tali siti.
Caratteristiche delle funzioni
Il principio di funzionamento della valvola miscelatrice a tre vie è molto semplice a prima vista: i due ugelli entrano nei flussi di fluido e vanno al terzo in uno stato misto. Ma in effetti, il dispositivo è molto più complicato dal fatto che la temperatura deve essere regolata. Inoltre, ci sono diverse aree di applicazione, considerarle in modo più dettagliato:

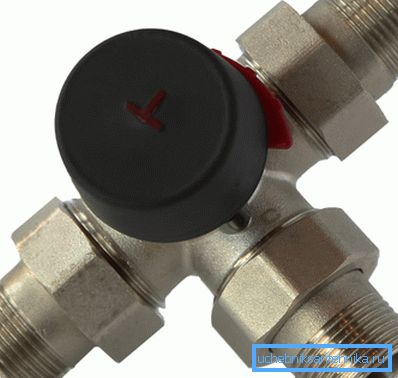

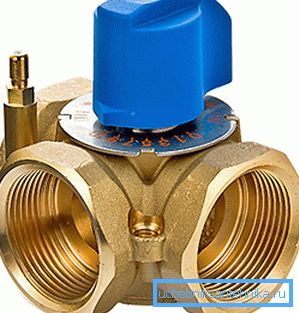

| Utilizzare nel sistema di riscaldamento | In questo caso, viene utilizzata l'opzione più semplice: una valvola miscelatrice a tre vie. Il suo vantaggio è il prezzo basso e la semplicità del design - l'installazione della gru può essere eseguita a mano senza il coinvolgimento di esperti professionisti. Lo svantaggio principale è che la regolazione deve essere eseguita manualmente |

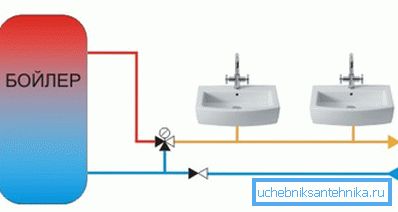

| Applicazione nel sistema di approvvigionamento idrico | Questo tipo di dispositivo consente di mantenere una certa temperatura nelle comunicazioni e ha una cosiddetta protezione contro le scottature. Il sistema è semplice: nella costruzione c'è un blocco speciale di protezione della temperatura, che, quando la fornitura di acqua fredda si ferma, blocca anche il flusso caldo |
| Utilizzare in sistemi di pavimento isolato termicamente | Il miscelatore termostatico a tre vie per il riscaldamento a pavimento consente di mantenere una temperatura costante, che è molto importante per tali strutture. Con esso, il riscaldamento diventa il più autonomo possibile, non si può nemmeno apparire in ambienti chiusi per settimane e in esso viene costantemente mantenuto un determinato livello di temperatura. |
Fai attenzione! Quando si installa una valvola con un pavimento caldo, sul circuito deve essere presente una pompa di circolazione. La sua presenza garantisce il corretto funzionamento dell'unità di miscelazione e la fornitura di pressione costante nel sistema.
Caratteristiche di selezione e installazione
Il sistema funziona correttamente e correttamente solo in quei casi in cui la valvola termostatica a tre vie corrisponde nelle sue caratteristiche alla natura di utilizzo. È importante scegliere l'opzione migliore, e come farlo, dirà una piccola istruzione descritta di seguito.
Cosa cercare al momento dell'acquisto
Non ci sono sciocchezze, ogni sfumatura è molto importante:
- Il primo passo è esaminare la documentazione tecnica per il prodotto. Deve rispettare gli standard stabiliti e avere certificati che confermano la qualità, altrimenti è impossibile garantire le prestazioni della valvola nelle nostre condizioni. È anche importante che l'istruzione sia in russo, dovrebbe contenere raccomandazioni per l'installazione e la regolazione delle apparecchiature.
- È anche importante scegliere un materiale di qualità.. Il più spesso bronzo o ottone è usato per questi scopi, questi materiali sono adatti per lavorare con acqua calda nel miglior modo possibile, poiché hanno una bassa velocità di espansione quando riscaldati e sono eccellenti nel resistere ai processi di corrosione.
Suggerimento: Il modo più semplice per valutare rapidamente la qualità di una struttura è prenderlo in mano e valutare il peso. I prodotti di alta qualità pesano molto, questo indica che le pareti sono spesse e fatte di metallo di alta qualità, e non di composizione in polvere.
- E, naturalmente, è necessario scegliere gli elementi delle dimensioni appropriate e con i corrispondenti elementi di fissaggio. Questo è un fattore importante, in quanto il passo del filo può essere diverso, inoltre, può essere sia interno che esterno.
Dispositivi di montaggio
L'installazione dei nodi è abbastanza semplice, tuttavia è molto importante seguire alcune raccomandazioni:
- È importante individuare il nodo esattamente dove sarà più corretto: davanti ai mixer vicino alla linea di alimentazione.

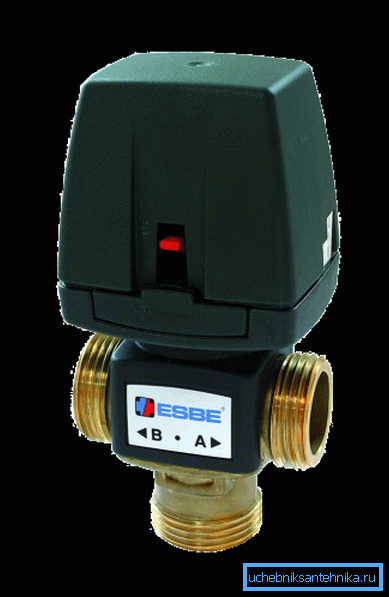

- L'installazione viene eseguita in modo tale che l'azionamento elettrico sia collegato alla rete vicino al dispositivo, altrimenti sarà necessario posare un cavo o utilizzare prolunghe.
- Tutti gli elementi di fissaggio devono essere sigillati con un nastro adesivo e accuratamente serrati. Ma non dovresti essere zelante, perché puoi spezzare il filo.

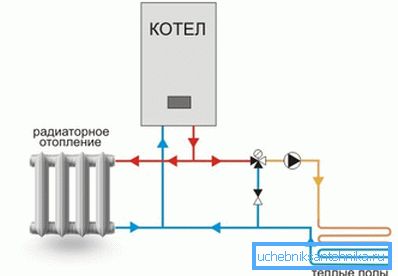

La valvola miscelatrice a tre vie per il riscaldamento a pavimento è installata come segue:
- La valvola è installata all'ingresso del circuito, mentre deve essere posizionata davanti alla pompa di circolazione per il riscaldamento al fine di ridurre al minimo l'esposizione alle alte temperature.
- Il circuito freddo inizia dalla linea di ritorno, quindi è importante posizionarlo vicino alla posizione della valvola.
- Dopo aver assemblato le comunicazioni, accertarsi di controllare il funzionamento dei componenti e la tenuta dei collegamenti utilizzando una corsa di prova.
conclusione
I dispositivi a tre vie consentono un uso razionale del refrigerante e mantengono la temperatura nel sistema entro i limiti delle impostazioni. Il video in questo articolo consentirà di comprendere il problema in modo più dettagliato e comprendere meglio alcune delle sfumature.
