Valvola miscelatrice: dispositivo, principio di
La valvola miscelatrice a 3 vie è un tipo comune di valvole di intercettazione e controllo utilizzate nei sistemi idraulici e pneumatici per risolvere una serie di problemi. Nei sistemi di riscaldamento e acqua calda, questo tipo di raccordi è indispensabile e viene utilizzato in modo piuttosto ampio. Parleremo del design e dello scopo della valvola di miscelazione.
Valvola a tre vie
appuntamento
Le valvole di miscelazione sono ampiamente utilizzate perché consentono di risolvere molti problemi e nella maggior parte di esse non esiste un'alternativa a questo tipo di valvola. Il dispositivo ha la forma di un tee comune, cioè ha due ingressi e un'uscita.
Se inviamo flussi di acqua con temperature diverse (fredde e calde) agli ingressi, saremo in grado di ottenere le seguenti opzioni alla presa:
- L'acqua fredda scorre liberamente dall'ingresso (A) all'uscita (AB), l'acqua calda non entra nella presa;
- L'acqua fredda e calda arriva allo sbocco (AB) allo stesso tempo, mentre i loro flussi sono mescolati e l'acqua ha una temperatura media;
- L'acqua fredda è bloccata e solo l'alta temperatura (B) fluisce nell'uscita (AB).
A volte c'è anche una quarta posizione - quando entrambi i canali sono chiusi e l'acqua non entra nell'uscita. In questo caso, il dispositivo è più correttamente chiamato valvola a quattro vie.
Se colleghiamo il feed all'output, otteniamo i seguenti risultati:
- Il flusso si sposta dall'uscita (AB) all'ingresso (A) e non immette l'ingresso (B);
- Dal tubo di scarico (AV) l'acqua scorre nell'ingresso (B) e non entra nell'ingresso (A);
- Lo stream è diviso in entrambi i canali.
Fai attenzione! Vediamo che il dispositivo è in grado di miscelare due flussi, aprendo il flusso di un canale e bloccando il flusso dell'altro, dividendo il flusso in canali diversi e trasformando il flusso in un altro canale.
Queste caratteristiche sono ampiamente utilizzate. Negli impianti di riscaldamento e acqua calda, le valvole di miscelazione sono installate, nella maggior parte dei casi, per la casa di acqua fredda o acqua dal tubo di ritorno al refrigerante caldo per raggiungere la temperatura di mandata richiesta.
Ad esempio, un sistema di riscaldamento a pavimento. È noto che per i contorni di un pavimento riscaldato la temperatura del trasportatore di calore deve essere compresa tra 40 e 50 °, tuttavia, la caldaia produce il vettore di calore riscaldato a 90 - 95 ° C.

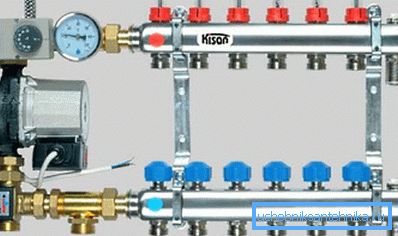

Per risolvere il problema, un'unità di miscelazione è installata davanti al collettore di riscaldamento a pavimento, dove la valvola a tre vie viene utilizzata per ottenere la temperatura del liquido dal ritorno all'alimentazione, raggiungendo così la temperatura desiderata.
Le valvole a tre vie sono anche utilizzate in miscelatori con controllo elettronico o termostatico, in sistemi di ventilazione, in vari componenti di apparecchiature automobilistiche e sistemi idraulici di ampia portata.
Naturalmente, queste unità hanno trovato la più ampia applicazione nei gasdotti di trasporto e servizi.
Dispositivo e principio di funzionamento
Per capire meglio il funzionamento della valvola miscelatrice, si dovrebbe considerare il suo dispositivo.
Se non si analizzano tutti i dettagli, il prodotto ha la seguente struttura:
- Corpo in ottone sotto forma di un tee e la quarta uscita, chiusa da un ugello di regolazione;
- Nella presa di regolazione è installato il meccanismo di bloccaggio e regolazione, che è un cono nella forma di un cono, una sfera o un settore, nonché un mandrino collegato al tappo, che consente di ruotare o spostare la valvola del miscelatore;
- Sella da sughero con guarnizioni speciali in gomma sintetica, plastica o PTFE;
- Manopola di regolazione manuale, ugello termostatico o servo.
Per acqua calda e sistemi di riscaldamento, le valvole con un sistema di regolazione con asta o cono sono più spesso utilizzate. Lo stelo è collegato al tappo conico e, quando si muove su e giù, il flusso viene regolato.
Come regola generale, per controllare un tale miscelatore, viene utilizzata una testa termostatica, il cui attuatore reagisce all'espansione di un liquido speciale che reagisce a una variazione della temperatura misurata.
Il sensore di temperatura può essere installato all'interno del dispositivo oppure può essere spostato in un punto remoto del sistema. Il più spesso la testa termica è regolata tra 30 - 60? С.
Nei sistemi di controllo automatico più avanzati o nei sistemi di casa intelligente, le unità di miscelazione possono essere controllate dai controllori. Quindi lo stelo della valvola regola il servo, che riceve i comandi dal controller. Ciò consente il controllo più sottile e preciso.
In generale, va detto che nei moderni impianti di riscaldamento e di acqua calda, sono le unità di miscelazione termostatiche ad aver ricevuto la massima popolarità, poiché consentono di ottenere acqua a una data temperatura senza l'intervento umano.
Allo stesso tempo, c'è una stabilità e un'affidabilità piuttosto elevate del dispositivo, che è molto importante se utilizzato in sistemi il cui prezzo supera lo stipendio semestrale.
Fai attenzione! La maggior parte dei modelli moderni ha un design tale che consente di collegare al prodotto una varietà di teste - termostatiche, con un sensore remoto, servi e manopole di regolazione manuale.
montaggio
Se stai pianificando di installare la valvola da te, allora una piccola istruzione ti sarà utile.
In effetti, non c'è nulla di difficile da installare, soprattutto perché riguarda i modelli moderni per l'acqua calda e gli impianti di riscaldamento, ma ancora.
- Innanzitutto, dobbiamo immediatamente tenere conto del fatto che per il normale funzionamento e la manutenzione del dispositivo dovrebbe essere facilmente rimosso. Per fare questo, le valvole a sfera sono installate su entrambi i lati e le connessioni devono essere dotate di dadi o adattatori americani.
- In secondo luogo, è meglio fornire il prodotto con filtri per l'acqua grossolana, quindi il suo meccanismo di bloccaggio e regolazione durerà più a lungo.
I termostati con un sensore remoto, installato sull'alimentazione del collettore del refrigerante sui contorni del pavimento, vengono solitamente utilizzati nei nodi di miscelazione dei pavimenti caldi. Ciò consente di regolare più accuratamente la temperatura e aumenta l'affidabilità del sistema.
Per l'installazione sulla fornitura di acqua calda, in particolare sulle valvole con controllo elettronico, viene utilizzato un circuito con servoazionamento e un controller. Ciò consente di regolare rapidamente la temperatura dell'acqua e rispondere rapidamente ai cambiamenti in essa contenuti.
Anche nel DHW utilizzare i modelli con controllo manuale per commutare il flusso in canali diversi. In questo caso, non è una valvola miscelatrice, ma una valvola di separazione.
Per legare caldaie e riscaldatori, così come i sistemi di riscaldamento indiretto utilizzare modelli simili a quelli utilizzati nei moduli di miscelazione delle pompe di pavimenti caldi.
Spesso i dispositivi sono già installati nella configurazione di fabbrica delle caldaie a doppio circuito per il riscaldamento dell'acqua, che consente di ottenere un refrigerante separato e acqua calda separatamente.
conclusione
Una valvola per miscelare flussi d'acqua a diverse temperature è una componente indispensabile di molti sistemi idraulici, compresi i sistemi di riscaldamento e di acqua calda. La conoscenza del principio del suo lavoro e le caratteristiche dell'applicazione ti aiuteranno a capire meglio la struttura di qualsiasi schema idraulico.
Il video in questo articolo ti consente di visualizzare il lavoro del prodotto.
