Accessori per tubi in polipropilene e strumenti per la loro

Quale strumento per tubi in polipropilene è necessario per l'installazione di impianti idraulici o di riscaldamento? Quali raccordi e valvole vengono utilizzati in diversi casi? Come è l'installazione stessa? Proviamo a rispondere a queste domande.

Tecnologia di montaggio

Iniziamo con una breve descrizione della tecnologia di installazione e delle caratteristiche del materiale.

È necessario per capire la funzione di un dispositivo.

1. Tubi per l'acqua - polipropilene e tutti gli altri hanno spesso bisogno di adattarsi alle dimensioni.. In questo caso, le estremità dell'ugello di taglio devono essere orientate in modo strettamente perpendicolare al suo asse longitudinale e prive di bave.

Suggerimento: è consigliabile rimuovere lo smusso esterno dalla fine. Pertanto, riduciamo la probabilità di segnare durante l'assemblaggio della connessione.

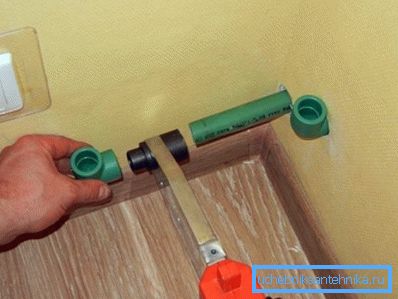

1. Quindi un tubo tagliato in posizione e un raccordo femmina per esso sono sciolti su un ferro per saldatura a bassa temperatura riscaldato a 240-260 gradi. Un ugello di dimensioni appropriate consente di riscaldare entrambi i componenti contemporaneamente.
2. Dopo che le superfici si sono sciolte, resta solo da combinare e fissare per un po 'di tempo necessario per la solidificazione della plastica.. La durata del riscaldamento, le parti di fissaggio e il loro completo raffreddamento dipendono dal diametro.

Quando si esegue l'installazione funziona con le proprie mani è necessario prendere in considerazione una serie di sottigliezze.

• Il polipropilene è un materiale con un coefficiente di espansione termica piuttosto elevato. In poche parole, su acqua calda e tubi di riscaldamento si allungheranno notevolmente quando riscaldati. Per garantire che non si pieghino durante l'allungamento, le tubazioni lunghe vengono fornite con i compensatori - anulari o a forma di U.

• Il polipropilene rinforzato è preferito per l'acqua calda e il riscaldamento: il rinforzo aumenta la resistenza alla trazione della condotta e riduce significativamente l'allungamento durante il riscaldamento. Fibra di vetro tritata (fibra) e foglio di alluminio sono utilizzati come rinforzo.
• Il rinforzo in alluminio richiede il pre-strippaggio nel campo della saldatura. L'istruzione è legata al fatto che l'alluminio a contatto con l'acqua viene gradualmente distrutto a causa dei processi elettrochimici che fluiscono tra esso e altri elementi metallici del circuito; la distruzione della lamina causerà la rottura del tubo con una caduta catastrofica della sua forza.

E ora facciamo la conoscenza degli strumenti e dei componenti che l'installatore può aver bisogno nelle diverse fasi del lavoro.

accessori

Dispositivo di montaggio

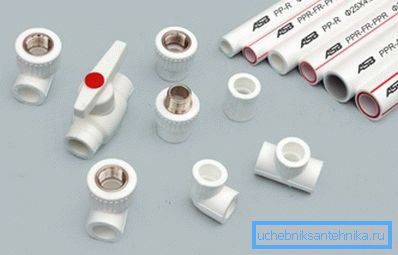

Raccordi per tubi di collegamento, sono anche i fasonine per tubi in polipropilene non hanno concorrenti in termini di economicità a causa della semplicità del loro dispositivo. In sostanza, questo è solo un pezzo di plastica figurato con una o più prese. Gli inserti metallici sono necessari solo per accoppiare la pipeline con fili.

Fai attenzione! Le valvole in polipropilene sono normali valvole a sfera e strozzatori, montate in un contenitore di plastica monoblocco e installate con la stessa saldatura a bassa temperatura. A causa della economicità dei polimeri, il loro prezzo è leggermente inferiore a quello delle controparti in metallo.

Vale la pena menzionare separatamente alcune parti sagomate per tubi in polipropilene.

Donna americana

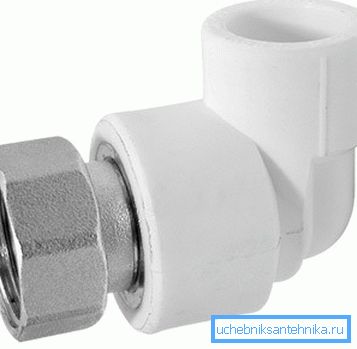

Americano per tubi in polipropilene - un raccordo che consente di smontare facilmente il collegamento con il dispositivo idraulico. È, di regola, un giunto o un angolo con un inserto in ottone (a volte cromato), incluso un dado.

Il più delle volte, un americano viene utilizzato nei sistemi di riscaldamento. È un analogo funzionale dello sgon sul rivestimento davanti al radiatore o al termoconvettore: per smontare i dispositivi di riscaldamento è sufficiente svitare i due dadi. La tenuta della connessione è garantita da una guarnizione in gomma, silicone, paronit o fluoroplastica.

Eurocono

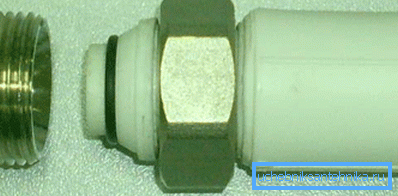

L'euro cono per tubi in polipropilene è un altro accessorio per realizzare giunti staccabili tra polipropilene e la parte metallica della tubazione. Le opzioni di esecuzione possono differire abbastanza fortemente tra loro: sotto l'eurocono comprendono sia un prodotto in polipropilene per saldatura che un raccordo a crimpare in metallo con un anello diviso.

Una caratteristica comune chiave è l'uso di un'unione con un dado e una forma conica della superficie che blocca la guarnizione dell'anello.

collettore

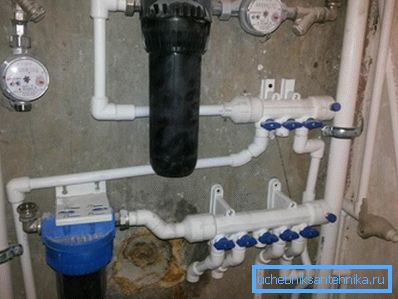

Il collettore per tubi in polipropilene viene utilizzato nei casi in cui l'acqua o il liquido di raffreddamento vengono diluiti in apparecchi sanitari o di riscaldamento non in modo sequenziale, ma indipendentemente. Pertanto, in caso di alimentazione idrica, è possibile evitare una caduta di pressione su un dispositivo durante l'utilizzo di un altro, tuttavia, per il riscaldamento, il cablaggio del collettore (raggio) fornisce una regolazione indipendente delle batterie o dei settori di riscaldamento del pavimento.

Il collettore può essere interamente in metallo, completamente in polipropilene (per saldatura) e polimero con inserti in ottone per collegare le valvole sulle filettature. Talvolta le valvole sono incorporate nel collettore e per collegare le tubazioni ad esso vengono spesso utilizzati i tipi di accessori staccabili sopra descritti.

Un nome alternativo è un pettine per tubi in polipropilene.

compensatore

Abbiamo già menzionato i compensatori più semplici: rappresentano una bobina o una curva di una tubazione. Tuttavia, la soluzione più semplice non sarà sempre inequivocabilmente la migliore: con un rivestimento nascosto tale compensatore sarà molto più problematico da usare, e anche con un aspetto aperto, la costruzione risultante sarà, diciamo, un dilettante.

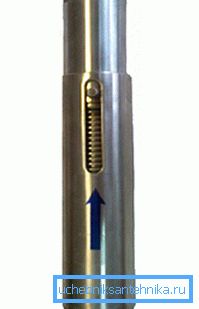

I giunti di dilatazione a soffietto per tubi in polipropilene sono, molto semplicemente, una sezione di un tubo corrugato in acciaio inossidabile. Spesso la corrugazione è protetta da uno schermo scorrevole, evitando il suo danno accidentale.

Lo svantaggio principale dei soffietti sullo sfondo del gruppo o dell'anello a forma di U è un costo incredibilmente alto. Ad esempio, con un diametro di 20 mm, il compensatore a soffietto avrà un costo di 2,5 - 3 mila rubli, con un diametro di 40 mm - già in 5 - 7 mila.

strumenti

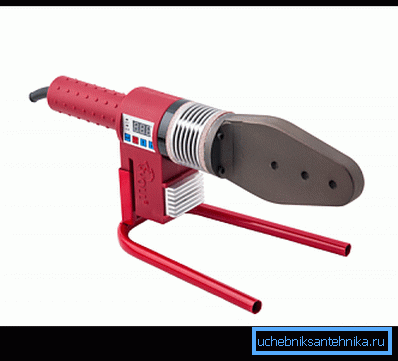

Saldatoio

È un elemento riscaldante con ugelli intercambiabili di diversi diametri. Tipica potenza elettrica - da 600 a 2000 watt; il costo varia da 800 rubli per dispositivi entry-level a 20.000 e oltre per apparecchiature importate orientate ai professionisti.

Opzioni utili sono il rivestimento in teflon di un elemento riscaldante piatto, che consente di utilizzarlo per la saldatura di testa di tubazioni in polietilene di piccolo diametro e la possibilità di regolare la temperatura.

Riferimento: polietilene - più fusibile rispetto al polimero polipropilene. Cucini dopo aver riscaldato fino a 200 - 220 gradi.

Dispositivo frontale

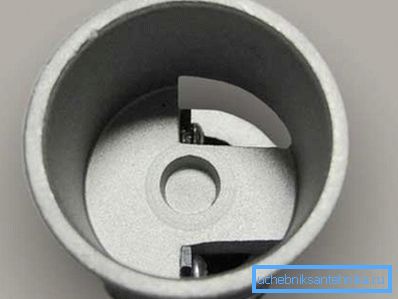

Utensile per il rivestimento di tubi in polipropilene - uno strumento progettato per rimuovere fogli di alluminio incollati tra due strati di polipropilene. Si tratta di una manica in metallo con uno o due coltelli terminali, che, una volta ruotata, taglia la pellicola a una profondità di 2-3 mm. Durante la saldatura, il ritaglio è riempito con fuso di polimero; impedendo così il contatto del metallo con l'acqua.

rasoio

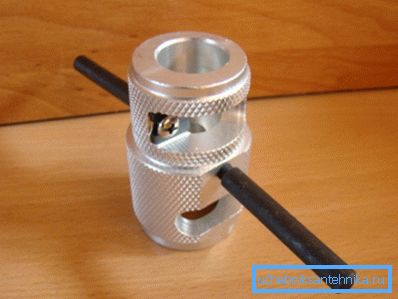

Il rasoio per tubi in polipropilene si distingue dal capo-cappero solo per il fatto che i coltelli in esso contenuti non si trovano all'estremità del mandrino, ma ai lati. Rimuove lo strato di pellicola fuori dal tubo. Sia i facers che i rasoi sono venduti sia per lo stripping manuale che con la possibilità di installare un trapano nella cartuccia.

conclusione

Speriamo che la nostra breve escursione sulle basi dell'installazione in polipropilene sarà utile per il lettore. Come al solito, ulteriori informazioni tematiche possono essere trovate nel video in questo articolo. Buona fortuna!
