Adattatori per tubi: come organizzare il collegamento di
Adattatori per condotte fognarie, approvvigionamento idrico, riscaldamento, ecc. sono quegli elementi senza i quali la stesura delle comunicazioni sarebbe impossibile in linea di principio. L'elenco delle attività risolte con l'aiuto di tali prodotti è quasi illimitato e pertanto forniremo di seguito solo le informazioni più importanti su questo argomento.
Principali varietà
Per prima cosa dobbiamo capire le sottigliezze della terminologia.
Di norma, qualsiasi parte che viene utilizzata per connettere due o più sezioni della pipeline o per connettere le valvole, viene chiamata fitting. In questo caso, il termine "adattatore" viene solitamente chiamato solo quei raccordi che consentono di unire tubi di diverso diametro.
Quindi la conclusione può essere semplificata: tutti gli adattatori appartengono a un gruppo di accessori, ma non tutti gli adattatori possono essere chiamati adattatori.
Fai attenzione! In effetti, tale precisione è caratteristica solo per la letteratura professionale. In pratica, anche gli specialisti si sbagliano nell'usare questi concetti, ad esempio, quando si acquistano tubi e adattatori idraulici in un negozio, è necessario specificare esattamente cosa intendi.
Adattatori per condotte fognarie, per sistemi di approvvigionamento idrico, ecc. potrebbe avere una configurazione diversa. Nella tabella seguente forniamo esempi dei tipi più comunemente utilizzati di tali prodotti:
| Tipo di adattatore | Ambito di applicazione |
| accoppiamento | Viene utilizzato per collegare le sezioni della pipeline senza cambiare direzione e per aumentare la lunghezza del tubo. È progettato per garantire la massima tenuta del giunto. I giunti, che sono usati per ridurre il diametro, sono spesso chiamati riduzioni. |
| Connettore a T (tee) | È montato per lo scarico dalla linea principale della sezione con un diametro più piccolo o per ramificare la tubazione in due manicotti. |
| ginocchio | Utilizzato per fare curve ad angoli diversi. In questo caso, le ginocchia di diametro diverso sono piuttosto rari: di solito tale installazione non viene praticata a causa del rischio di distribuzione non uniforme della pressione. |

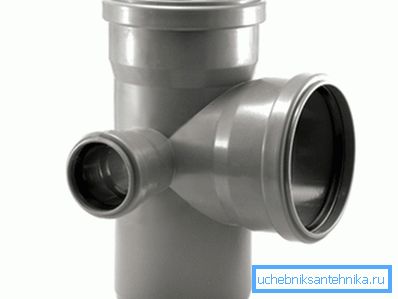

| attraversamento | Ha quattro uscite, che possono essere posizionate sia perpendicolarmente che ad angoli diversi. È usato per formare tubazioni. |
Naturalmente, questa è solo la descrizione più generale. Altri adattatori per tubi in plastica e raccordi per comunicazioni metalliche possono essere trovati sul mercato, ma eseguiranno circa le stesse funzioni.
Caratteristiche di selezione e installazione
Per metallo
Quando si assemblano tubazioni metalliche per l'approvvigionamento idrico e il drenaggio, i raccordi metallici vengono più spesso utilizzati. Solitamente sono fatti di acciaio (per ghisa sistemi - di ghisa), e per migliorare le proprietà anti-corrosione sono rivestiti con metalli non ferrosi (cromatura, nichelatura). Anche gli adattatori da leghe tecnologiche, che includono principalmente bronzo e ottone, sono popolari.
Fai attenzione! I prodotti in bronzo e ottone durano più a lungo, ma il loro prezzo è superiore a quello dell'acciaio con vari rivestimenti protettivi.
Secondo la configurazione, tali prodotti si distinguono:
- Modelli per saldatura o saldatura. Le varietà saldate vengono generalmente montate da cima a fondo, ma quelle destinate al collegamento con un saldatore sono spesso dotate di prese alle estremità destinate all'installazione di segmenti di tubo.
- Adattatori con polsini elastici. Utilizzato nell'installazione di sistemi non a pressione, il più delle volte - nella fogna. Sempre secondo questo schema tecnologico, vengono prodotti adattatori per tubi di ventilazione di medio e grande diametro, ma il loro giunto può essere rinforzato con un morsetto aggiuntivo.
- Costruzione flangia. Sono utilizzati per attrezzature di condotte di grande diametro, offrono un'elevata affidabilità anche con una pressione significativa.

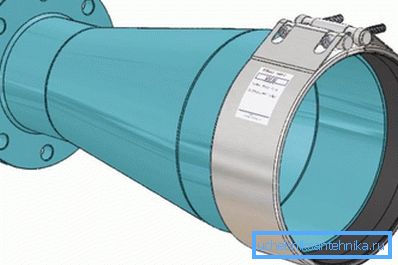

Fai attenzione! In un certo numero di situazioni, vengono utilizzati modelli combinati, in cui una flangia è installata a un'estremità e un ugello per la filettatura o la saldatura è installato all'altra estremità.
- Connessioni filettate diritte (su un cono esterno o interno). Utilizzato per unire una varietà di tubazioni, completo di guarnizioni di tenuta e dadi di fissaggio componenti di fissaggio nello stato collegato.

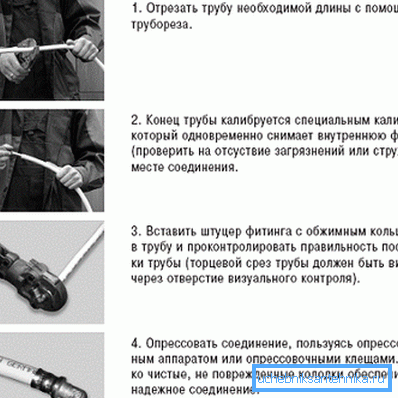

- Raccordi per tubi di rame per l'installazione di manicotti. Fornire un'installazione abbastanza veloce e affidabile grazie all'uso di crimpatura speciale. Lo svantaggio di tali parti è l'impossibilità di smantellamento senza violare l'integrità del prodotto.
Per plastica
Gli adattatori in plastica per tubi in plastica sono disponibili anche in una gamma piuttosto ampia. Sono caratterizzati da una minore affidabilità rispetto a quelli in metallo, ma sono molto più economici e sono molto più facili da assemblare con le proprie mani.
Tra le varietà si possono identificare:

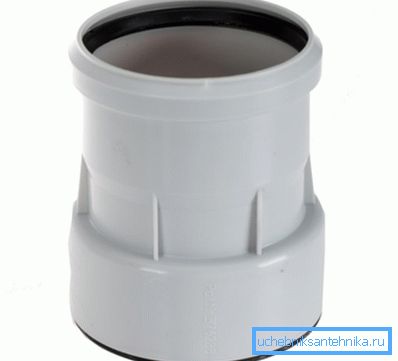

- Polivinilcloruro e prodotti in polietilene per l'installazione mediante polsini in gomma. Montato senza elementi di fissaggio aggiuntivi, la fissazione fornisce un anello elastico interno. Utilizzato in sistemi di fognatura non a pressione.
- Raccordi in PVC per montaggio a colla. Più affidabile del precedente, ma anche incapace di resistere all'alta pressione.
- Adattatori filettati in polimero. Sono usati relativamente raramente perché non sono in grado di assicurare una corretta tenuta sotto carico. Può essere applicato in condotte a bassa pressione, in ventilazione, ecc.
- Adattatori in polipropilene, saldati. Granato un alto livello di affidabilità, ma forma un collegamento pezzo unico. Per lavorare con tali raccordi, vengono utilizzati speciali saldatori con set di ugelli, la cui dimensione corrisponde al diametro della tubazione.
- Strutture metalliche e composite, che comprendono gusci in plastica e elementi di fissaggio in acciaio (a volte in bronzo o ottone). Questo gruppo comprende adattatori a crimpare per tubi in metallo-plastica, nonché raccordi combinati, con i quali è possibile organizzare la transizione "plastica-metallo".
Suggerimento: Se la parte non ha una presa, il miglior adattatore da un tubo di ghisa a uno di plastica è solo un raccordo a pressione.
Lo scopo di questi o di questi prodotti è in gran parte determinato dalle caratteristiche del sistema:
- Praticamente tutti gli elementi di transizione possono essere utilizzati nel sistema fognario - la pressione all'interno dei tubi è bassa, così che la tenuta può essere raggiunta quasi senza sforzo.
- Sarà un po 'più difficile con l'impianto idraulico. Qui i migliori metodi di installazione saranno la saldatura plastica e l'uso di connessioni filettate con parti metalliche.
- Per un sistema di acqua calda, è preferibile prendere materiali compositi rinforzati con fibra di vetro o metallo, poiché si distinguono per un livello inferiore di deformazione della temperatura.
conclusione
Adattatori per tubi in PVC, nonché raccordi per prodotti di altri polimeri e metalli possono avere forme e design molto diversi. Allo stesso tempo, dovrebbero garantire il collegamento più affidabile e stretto di condotte con diametri diversi, che è spesso richiesto durante la posa delle comunicazioni.
Il video in questo articolo ti aiuterà a capire le sfumature della selezione e dell'installazione di queste parti, così che prima di iniziare il lavoro dovrebbe essere dato il tempo di vederlo.
