Adattatori per tubi di fognatura e loro tipi

Quando si installa una condotta fognaria, spesso è necessario unire componenti di diversi diametri o elementi realizzati con materiali diversi. Questo problema può essere risolto con l'aiuto di adattatori (raccordi), che consentono di montare in modo sicuro e sicuro tutti i nodi. In questo articolo vedremo quali adattatori di fogna esistono e in quali situazioni vengono utilizzati.

Tipi di adattatori

Come accennato in precedenza, tutti gli adattatori esistenti per tubi per acque di scarico sono di due tipi:

Ora diamo un'occhiata più da vicino alle caratteristiche di entrambi i tipi di raccordi.

Collegamento di elementi di diverso diametro

Nella maggior parte dei sistemi fognari domestici vengono utilizzati tubi con una sezione trasversale di 110 mm e 50 mm. Esistono diversi tipi di raccordi per collegarli.

Fai attenzione! Nel corso degli scarichi delle fognature, il diametro del gasdotto può essere aumentato, ma non ridotto. Altrimenti, la probabilità di blocchi aumenterà drasticamente.

In pratica, per questo scopo più spesso usato:

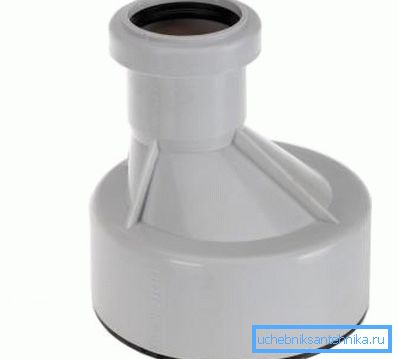

• Prodotti lisci che forniscono una transizione diretta da un diametro di 50 mm a 110 mm. Le persone li chiamano "bottiglie" perché hanno una forma simile a una bottiglia. Sul mercato è possibile trovare adattatori per tubi di fognatura in plastica e sistemi in ghisa.

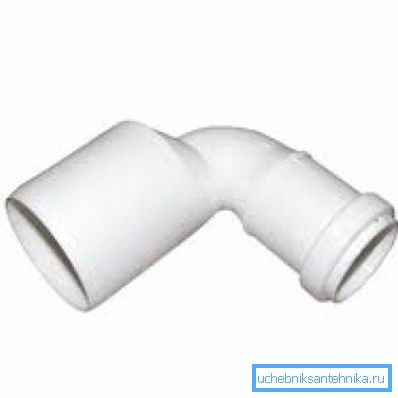

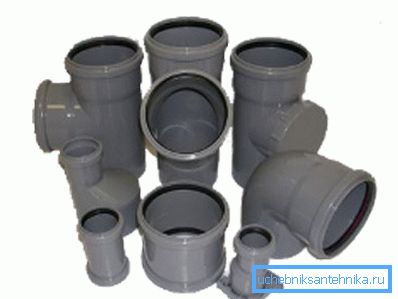

• Girevole, fornendo non solo la transizione da un diametro all'altro, ma anche cambiando la direzione dei rifiuti. Di norma, queste sono croci e tee standard con una sezione di 110 mm, che hanno uno o due rami per 50 mm.

Tutti gli adattatori per fognature in plastica prevedono l'uso di anelli di tenuta in gomma per garantire la tenuta delle giunture. I raccordi in ghisa sono montati con picchetti, come altri componenti delle fogne in ghisa.

Elementi composti da materiali diversi

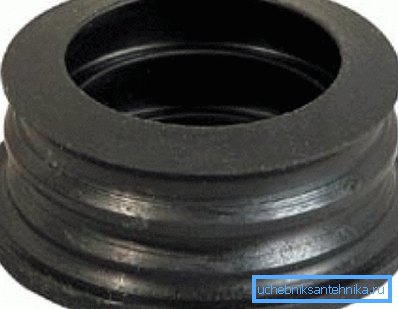

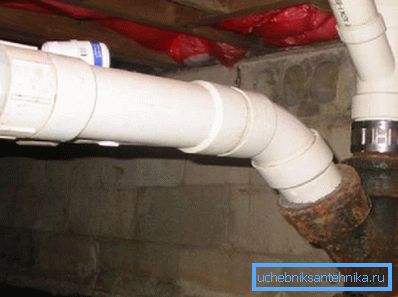

Quando si riparano o si sostituiscono i sistemi di drenaggio delle acque reflue in un appartamento, gli idraulici devono spesso fare i conti con la necessità di collegare un montante in ghisa con la plastica. In questo caso, viene utilizzato il bracciale, vale a dire adattatore in gomma speciale per acque luride, che fornisce una perfetta aderenza ai materiali.

I polsini sono disponibili in vari modelli:

• Interno - sono installati nella presa di un tubo in ghisa, in conseguenza del quale consentono di collegare un tubo di plastica di vari diametri ad esso. La sezione esterna di tale prodotto deve corrispondere al diametro della presa, quella interna può variare a seconda della sezione del tubo di plastica. Devo dire che questi polsini sono utilizzati anche per collegare il drenaggio di elettrodomestici con un tubo corrugato, in particolare, un tale adattatore è adatto per collegare la lavatrice alla rete fognaria.
• Plastica esterna: utilizzata nei casi in cui è necessario il collegamento a un tubo senza presa.

Connettere i componenti usando questi polsini non è difficile.

Nel primo caso, l'istruzione ha il seguente aspetto:

• Prima di tutto, la campana deve essere pulita dalla malta cementizia (miscela di goffratura).
• Quindi sul lato esterno del bracciale dovrebbe essere applicato uno strato di silicone sigillante.
• Inoltre, il prodotto può essere inserito nella presa. Dopo la polimerizzazione del sigillante, si ottiene un giunto affidabile. Sul lato interno del sigillante non può essere applicato.

Quando si lavora con il bracciale esterno, è necessario eseguire le seguenti azioni:

• Un sigillante viene applicato sulla superficie interna del raccordo,
• Quindi indossa una pipa di ghisa.
• Dopo aver impostato il sigillante, viene collegato un tubo di plastica.

Fai attenzione! Allineare il taglio del tubo prima dell'installazione. Il bordo non dovrebbe presentare irregolarità, altrimenti in questo punto la rimozione degli scarichi sarà regolarmente intasata.

compensatore

A volte ci sono casi in cui non è possibile sostituire completamente il sistema fognario, dal momento che il costo delle riparazioni sarà piuttosto elevato. In questo caso, eseguire una sostituzione parziale, che richiederebbe l'uso di un compensatore.

Questo elemento è una piccola lunghezza di tubo, con una campana ingrandita. A causa della grande presa, l'elemento inserito può spostarsi lungo l'asse della linea. Pertanto, puoi facilmente combinare una nuova fogna con gli elementi rimanenti.

L'installazione del montante con le proprie mani utilizzando un compensatore viene eseguita come segue:

• Il bracciale di gomma è inserito nella presa in ghisa.
• Dopo di ciò, viene inserito un compensatore e il tubo da montare viene tagliato alla dimensione richiesta.
• Quindi la parte installata viene premuta completamente nella presa del compensatore, di conseguenza la sua parte superiore deve essere livellata con la parte superiore della tubazione.
• Inoltre, il tubo si estende gradualmente dal compensatore ed è posto sulla parte superiore della tubazione. Il risultato è un design olistico.

Nella maggior parte dei casi, l'uso di un compensatore è l'unico modo possibile per eseguire una sostituzione parziale del riser.

conclusione

Abbiamo preso in considerazione tutti i principali tipi di raccordi e polsini, che sono sufficienti per eseguire la sostituzione parziale o totale della tubazione in una casa o in un appartamento. Al rispetto della tecnologia della loro installazione, un raccordo fornisce giunti stagni affidabili di parti componenti, indipendentemente dalla loro sezione e materiale. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
