Aeratore per fognatura: elimina gli odori sgradevoli

Uno degli aspetti importanti nella progettazione del sistema fognario sono le misure per prevenire l'ingresso di odori sgradevoli nei locali. Ci sono diverse opzioni per l'implementazione del piano: il primo è l'uso di un sifone con un sigillo d'acqua; il secondo è la rimozione della parte superiore della colonna montante della fogna comune sopra il tetto. Ma c'è un altro modo per sbarazzarsi dell'odore, utilizzare un aeratore per fognatura - 50 o 110 mm di diametro.

Scopo e design dell'aeratore

La valvola di aerazione per acque luride è uno dei componenti della ventilazione delle acque reflue, che è responsabile di:

• L'impossibilità di penetrazione di odori sgradevoli di rifiuti all'interno dei locali.
• Fornire una certa pressione all'interno della rete per evitare il traboccamento delle acque reflue attraverso i sifoni delle apparecchiature sanitarie nei locali.

Interessante! Le istruzioni per la fornitura di ventilazione dei sistemi fognari richiedono la rimozione di un montante ad un'altezza di almeno 1,5 m sopra il punto più alto del tetto. Immagina i sentimenti dei residenti dei piani superiori, se per qualche motivo lo standard non viene mantenuto.

In semplicità, un aeratore per fognature viene anche chiamato un vuoto delle acque reflue o una valvola pneumatica. Pertanto, quando si decide di acquistare questo dispositivo, non dimenticare le sue varie modifiche nominali, in modo da non confondersi.

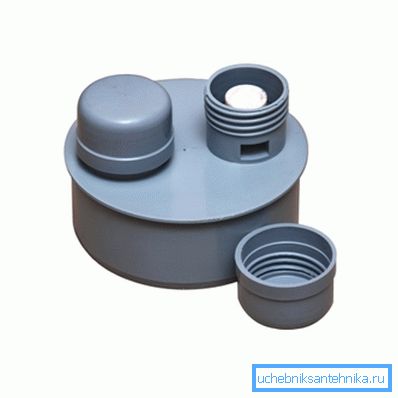

Strutturalmente, qualsiasi aeratore della valvola di scarico è costituito dai seguenti elementi:

• Un corpo in polimero rigido (PVC) garantisce una tenuta affidabile del tubo.
• Ingresso attraverso il quale entra aria al momento della scarica di gas nella pipeline.
• Meccanismo di apertura

Chiedere quale sia il principio dell'erogatore di fogna? In effetti, tutto è abbastanza semplice, quando la pressione nel sistema scende, la valvola si apre, che fino a quel momento blocca l'apertura laterale. Rimane in questa posizione fino a quando la pressione nel sistema si stabilizza, e quindi si chiude sotto l'azione della propria gravità.

Per la manutenzione (pulizia) e l'ispezione dello stato del dispositivo, è disposto il coperchio superiore sulla filettatura. La tenuta del giunto del corpo con il coperchio è fornita da una guarnizione in gomma.

Installazione di aeratori

La valvola di aerazione può essere installata in diversi punti:

• Tubi divertenti.
• Riser comuni che si affacciano sul piano tecnico.
• Lavandini e così via

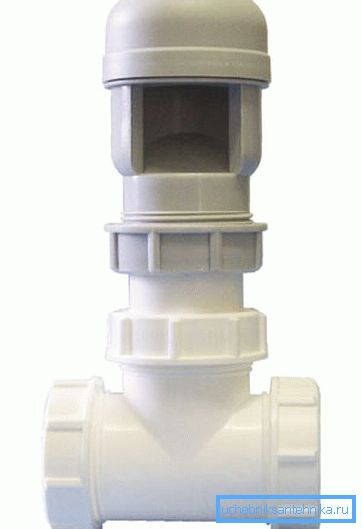

Aeratori di piccolo diametro

Il design dell'aeratore è selezionato in base al luogo di installazione. L'aeratore della valvola per fognatura sottovuoto di piccolo diametro (fino a 50 mm) viene utilizzato per la diluizione dell'aria nelle parti orizzontali del sistema fognario.

È installato su:

• Shell.
• Lavaggio.
• Bagni, ecc.

Può essere necessario installare un aeratore in queste aree:

• Nella transizione da un diametro del tubo a un altro (da 50 a 32 mm).
• Con ampie sale d'attesa.

Suggerimento: Quando si posano tubi su lunghe distanze, assicurarsi che sia mantenuta la pendenza necessaria per la libera circolazione degli scarichi per gravità. Altrimenti, con pendenza insufficiente, il liquido ristagna, creando così una fonte di odori sgradevoli provenienti dalle acque di scarico.

Il dispositivo sopra descritto è semplicemente equipaggiato - con un dispositivo di bloccaggio sotto forma di una sfera, che, quando esposta alla membrana, chiude la connessione di scarico. Tale è il principio di funzionamento dell'aeratore per acque reflue con un diametro di 50 - 32 mm, il cui compito è quello di garantire l'impossibilità di controcorrente.

Aeratori di diametro 110

L'aeratore per fognatura cilindrico 110 è installato su:

• Tubi divertenti Per essere più precisi, è costruito direttamente nel tubo, senza modificarne la configurazione e le dimensioni. L'installazione del dispositivo è prevista per i tubi che si affacciano sul pavimento tecnico.
• È anche possibile installare una valvola di questo genere sui riser ausiliari, quando due famiglie vivono in casa. In questo caso, almeno un montante deve essere posizionato sul tetto della casa.

Fai attenzione! L'aeratore non deve essere installato in posizione orizzontale o inclinata.

Il prezzo delle valvole delle acque reflue varia notevolmente a seconda del produttore. I prodotti di produzione nazionale possono essere acquistati per 120-130 rubli. (50 mm), 320-340 (110 mm).

Il costo dei dispositivi di dimensioni identiche di produzione estera sarà rispettivamente:

• Aziende Mcalpine - 320/620 rubli.
• Mini-Vent con un diametro di 32/50 mm - 1580 rubli.
• Maxi-Vent con un diametro di 75/100 mm - 2350 rubli.

Caratteristiche di installazione

Coloro che per primi hanno deciso di fare il sistema fognario con le proprie mani, è necessario rispettare alcune regole per l'installazione di aeratori di piccolo diametro.

La valvola simile è montata:

• Dietro il dispositivo sanitario installato estremo non è più vicino di 100 mm.
• Sulla tubazione con il diametro più piccolo, poiché le regole del sistema di scarico interno non consentono un aumento del diametro dei tubi dal montante.
• Nella posizione più alta rispetto ad altri dispositivi collegati a questa pipeline.
• Non inferiore a 350 mm dal pavimento quando c'è un drenaggio nel sistema, al fine di evitare il drenaggio nell'aeratore e l'intasamento dei canali, che ne influenzano negativamente il funzionamento.

conclusione

Speriamo che le informazioni di cui sopra siano state utili per te, e ora sai, non solo per cosa è necessario un aeratore per fognatura, ma anche quali tipi di esso esistono. Ciò evita costose riparazioni fognarie nei casi in cui si verificano blocchi e l'odore appare.

Risparmiate non solo i soldi, ma anche il tempo, poiché potete eliminare voi stessi la causa. Sebbene raccomandiamo, nel caso in cui la fogna sia ancora in fase di progettazione, preparare e installare gli aeratori in anticipo. Nelle foto e nei video presentati in questo articolo troverai ulteriori informazioni su questo argomento.
