Apparecchiature per la saldatura di tubi di rame: smontare

01-05-2018
Strumenti

Per oltre 100 anni, le comunicazioni dal rame sono state in costante domanda. Alcuni li scelgono come un indicatore di prosperità, altri sono attratti da una durata invidiabile, ma in ogni caso i tubi di rame in ogni sfera si distinguono per le alte prestazioni e la facilità di installazione con le proprie mani.

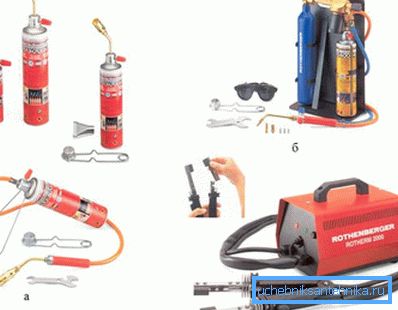

Strumento fotografico per il montaggio di tubi di rame.

Nonostante il fatto che questo materiale non possa essere definito una decisione di bilancio, le voci secondo le quali il costo di organizzare impianti idraulici o di riscaldamento da rame è incredibilmente alto è molto esagerato.

I tubi costano davvero molto, ma i raccordi e le altre connessioni sono molto più economici per loro rispetto ai prodotti in polipropilene di alta qualità. Lo strumento Plus per saldare tubi di rame ha un prezzo accessibile.

Cosa ti serve per la saldatura

Forse l'attore principale per la connessione permanente di tali prodotti è un bruciatore a gas per la brasatura di tubi di rame.

Ma ne parleremo in dettaglio un po 'più tardi, e ora parleremo di adattamenti ausiliari e non meno necessari.

  • Per un taglio preciso dei tubi, i professionisti usano uno strumento speciale per il taglio dei tubi.. È dotato di un cutter di materiale ad alta resistenza che offre un taglio di alta qualità. Il prezzo del dispositivo dipende dal diametro dei prodotti con cui può funzionare. A casa, puoi usare un seghetto per metallo, è conveniente tagliarlo, ma il taglio non sarà abbastanza uniforme.

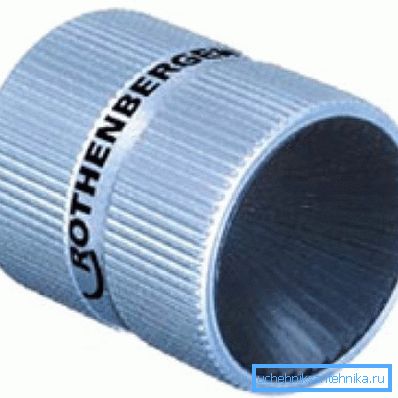

  • Il prossimo strumento importante può essere considerato un phasmodus. È necessario per smussare, cioè bave e irregolarità dal bordo del tubo tagliato. Senza questo dispositivo, unire gli elementi sarà abbastanza problematico, inoltre i chip possono entrare nel sistema. È possibile utilizzare il file, ma è lungo e problematico.
skimmer piatte.

Importante: vengono prodotti 2 tipi di prodotti, il raccoglitore di facce rotonde è più conveniente, ma è progettato solo per diametro fino a 36 mm. Un pickup di tipo a matita può funzionare con qualsiasi sezione, ma è necessario avere una certa abilità per usarlo.

  • L'expander per tubi è un dispositivo molto conveniente. Il fatto è che il materiale per sistemare il cablaggio, di regola, è preso dalla stessa sezione e per collegare 2 tubi identici, utilizzare un manicotto di transizione. In presenza di un espansore per tubi, una delle due estremità collegate della linea può essere leggermente spostata e fatta una connessione affidabile senza l'uso di accessori aggiuntivi.

Importante: l'espansore per tubi viene introdotto nel tubo fino ad una profondità di almeno 1 diametro. Pertanto, è possibile spingere le pareti della lega morbida, se le pareti sono spesse o la lega di rame è sufficientemente elastica, quindi il bordo del prodotto deve essere bruciato.

Bruciatore a gas compatto manuale

Come accennato in precedenza, il principale strumento di lavoro è un bruciatore a gas per la brasatura di tubi di rame. La gamma qui è piuttosto ampia, per uso amatoriale, su piccoli volumi viene usata una piccola torcia a propano monouso per saldare tubi di rame.

Esistono modelli semi-professionali e infine, nei cantieri di grandi dimensioni, i professionisti utilizzano un apparecchio mobile per la saldatura di tubi di rame.

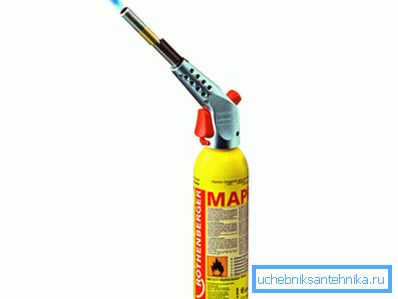

Torcia manuale compatta.

L'apparizione sul mercato di bruciatori portatili montati su una piccola bombola di gas ha aperto ampie prospettive per la costruzione del sistema con le proprie mani. La compattezza del prodotto determina la comodità di lavorare in luoghi difficili da raggiungere, come bagni o cucine.

Tali bruciatori possono essere riempiti con diverse miscele di gas, con diverse temperature di combustione. Tutto dipende dal tipo di saldatura e da quali leghe verranno montate.

Sul supporto c'è una valvola speciale con l'aiuto di cui la lunghezza e la messa a fuoco della fiamma sono regolabili. Inoltre, questo set è dotato di diversi ugelli rimovibili, pertanto è possibile controllare la velocità di riscaldamento del materiale.

La sicurezza sul lavoro è assicurata da una valvola di ritegno integrata. Le torce manuali sono utensili completamente autonomi, non necessitano di ulteriori elementi di alimentazione. Con il loro aiuto, con determinate abilità, puoi realizzare cuciture altamente professionali.

Vengono prodotti modelli dotati di un riflettore di fiamma che consente di risparmiare gas e un riscaldamento uniforme della superficie.

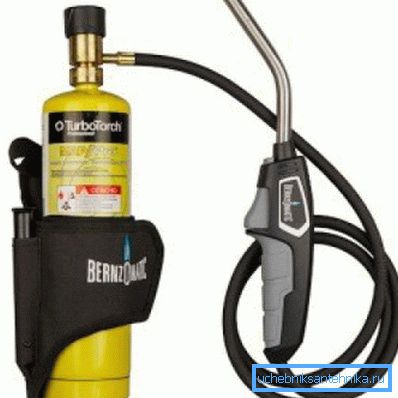

Bruciatore semi-professionale con palloncino.

Attrezzatura professionale

Un apparato professionale per la saldatura di tubi di rame, come la maggior parte delle attrezzature specializzate, è più ingombrante. Se si utilizza una miscela gas-aria per il riscaldamento in uno spray manuale autonomo, i professionisti spesso saldano la miscela gas-ossigeno. La temperatura di combustione qui è molto più alta, di conseguenza una torcia può essere utilizzata per saldare tubi di rame con saldature dure.

L'intera installazione è basata su un piccolo carrello mobile e consiste di 2 bombole di gas con propano butano e ossigeno. In alcuni casi, l'acetilene può essere usato al posto del propano-butano. L'ossigeno, d'altra parte, svolge la funzione di un agente ossidante attivo, mentre il gas viene fornito a un bruciatore professionale attraverso speciali tubi di gas.

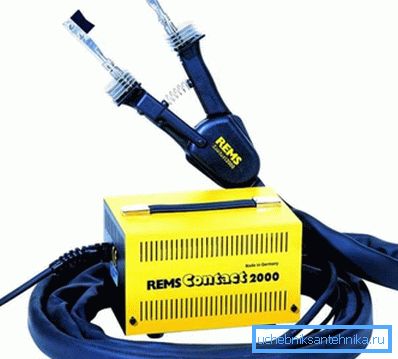

Saldatore elettrico professionale.

Importante: in alcuni casi, per la saldatura con materiali fusibili, è consentito l'uso di un apposito saldatore elettrico come riscaldatore.

Composizioni di saldatura

Per una buona unione, è anche necessario saldare per saldare tubi di rame con una temperatura di riscaldamento ottimale. Visivamente, sembra un normale filo con una sezione trasversale di 2 - 6 mm.

Il suo punto di fusione è leggermente inferiore a quello di un tubo di rame. A causa dell'effetto capillare, quando si scioglie, scorre tra i tubi formando una giuntura rigida, resistente e duratura.

I saldati sono duri e morbidi.

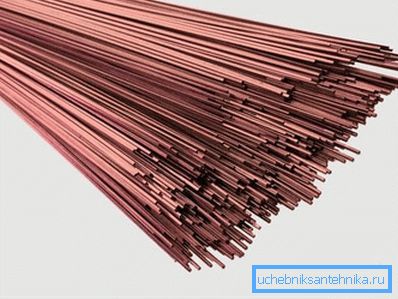

Saldatoio refrattario con schizzi d'argento.
  • Per l'installazione di sistemi di riscaldamento vengono spesso utilizzate normali saldature di stagno tenero. Si riferisce al basso punto di fusione ed è in grado di fornire una connessione affidabile a temperature fino a +180 ° C.

Importante: la saldatura a base di stagno contiene una certa percentuale di piombo. Per questo motivo, è vietato l'uso in sistemi che trasportano acqua potabile.

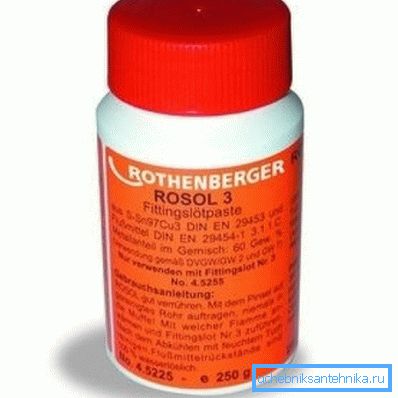

Pasta per saldatura
  • I sistemi di condizionamento dell'aria e le condutture nelle camere di congelamento a bassa temperatura sono collegati usando una solida lega di rame-fosforo, nella quale sono presenti inclusioni di argento. Quando si salda una pipa di rame puro, la lega di rame-fosforo non richiede l'uso aggiuntivo del flusso. Se il tubo contiene più del 10% di nichel o è necessario saldare il bronzo di alluminio, la composizione di rame e fosforo non funzionerà.
  • In questi casi, vengono utilizzati composti di argento, maggiore è la percentuale di argento, migliore sarà la saldatura. Ad esempio, un composto contenente fino al 35% di argento è necessario per la combinazione con il ferro.

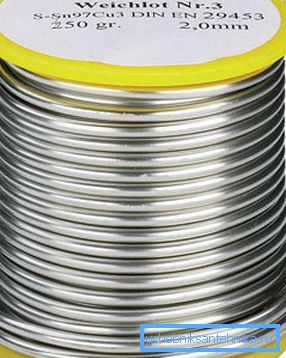

Morbida fusione fusibile.
  • Il flusso per la saldatura dei tubi di rame viene utilizzato nel caso di collegamento con altri metalli, ottone, bronzo o ferro. Fornisce una migliore adesione della superficie del materiale e impedisce la formazione di ossidi. Ha una consistenza diversa, sia sotto forma di liquidi che sotto forma di gel. Applicare con un pennello e dopo il lavoro pulire con una spugna umida o risciacquare con acqua.
  • Ora pasta ampiamente utilizzata per saldare tubi di rame, può essere definita un flusso migliorato. A seconda dello scopo, la pasta contiene polvere di saldatura in polvere, un legante e un fondente per migliorare l'adesione. L'applicazione di una tale soluzione alla superficie fornisce un'adesione veloce e di alta qualità. Queste paste non contengono piombo, quindi possono essere utilizzate ovunque.

Alcune parole sulla tecnica di saldatura

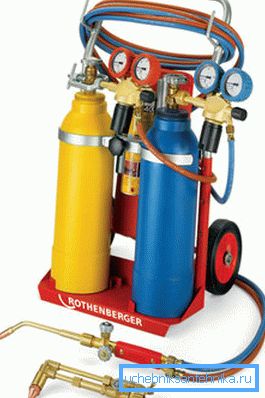

Attrezzatura professionale a gas.

Qualsiasi lavoro saldato richiede la preparazione del materiale. Indipendentemente dal fatto che il flusso, la pasta o il lavoro saranno eseguiti senza questi composti, la superficie del tubo, in ogni caso, dovrebbe essere pulita. Per fare questo, utilizzare un pennello per metallo o una spugna speciale.

Suggerimento: gli esperti non consigliano di pulire la superficie con carta vetrata o altri materiali abrasivi. Poiché le particelle abrasive possono ridurre significativamente la qualità della connessione.

Per i sistemi di riscaldamento domestico o di approvvigionamento idrico, è possibile fare a meno dell'uso di raccordi, ma per la connessione è necessario un espansore per tubi. L'espansione viene eseguita in modo tale che lo spazio tra le pareti dei tubi da unire sia compreso tra 0,025 e 0,125 mm.

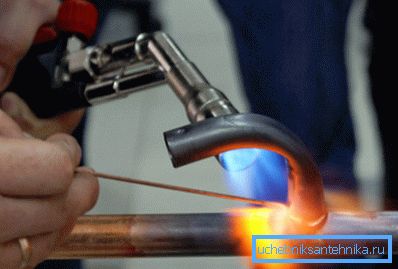

Torcia di riscaldamento.

Quindi, procedere al riscaldamento della connessione. L'istruzione richiede che il riscaldamento sia uniforme. Non è necessario portare il metallo al punto di fusione, questo può in seguito portare a un difetto nel lavoro o alla diminuzione delle caratteristiche del composto.

Affinché la saldatura sia distribuita uniformemente su tutta l'area di contatto, è necessario che si sciolga dal contatto del metallo riscaldato. Non è necessario riscaldare la saldatura stessa con una torcia, perché se il metallo non è sufficientemente riscaldato, una connessione di buona qualità fallirà. Il prodotto si raffredda, in genere entro un'ora.

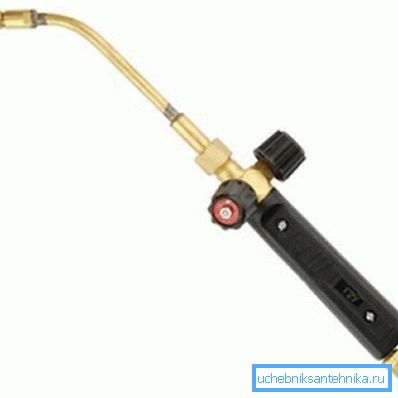

Bruciatore professionale.

Il video in questo articolo mostra le sottigliezze della saldatura.

conclusione

Anni di esperienza nella giunzione di prodotti in rame dimostrano che per i principianti la scelta più difficile è la saldatura e materiali correlati. Il processo di saldatura è facile da padroneggiare, lo strumento per la saldatura dei tubi di rame è economico e sotto la guida di un tutor tutto può essere compreso in un giorno (vedi anche l'articolo Tubi e raccordi in polipropilene: caratteristiche, standard, suggerimenti per l'installazione).

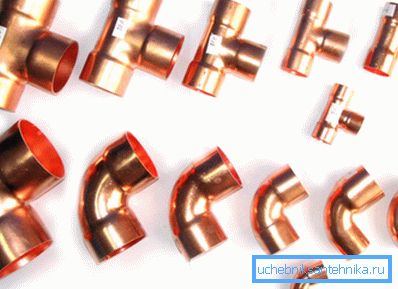

Raccordi per tubi di rame.
