Audit delle fognature: caratteristiche di installazione

Per il normale funzionamento del sistema fognario, è necessario progettarlo e costruirlo correttamente. Oltre agli elementi di base - tubi - vengono utilizzate molte parti ausiliarie. Uno di questi è l'ispezione delle fogne. Nonostante l'apparenza insignificante, gioca forse il ruolo più importante e responsabile.

La necessità di installare un controllo

La rete fognaria è una rete ingegneristica piuttosto complessa che può causare molti problemi durante il funzionamento. Molto spesso, i problemi sorgono quando il sistema fognario per la raccolta dell'acqua usata non è correttamente assemblato (specialmente se gli artigiani inesperti lo assemblano con le proprie mani). Inoltre, gli errori sono spesso fatti in funzione, il cui prezzo corretto raggiunge il costo di un nuovo sistema.

Il problema principale nella maggior parte dei casi sono i blocchi, cioè l'ostruzione dei tubi di scarico a causa dell'accumulo di vari detriti. È facile rimuoverlo, la domanda è come arrivare al segmento desiderato all'interno del sistema di scarico, perché nella maggior parte dei casi ha un sistema esteso e una lunghezza considerevole.

Per risolvere i problemi sopra elencati, viene applicata una verifica su una condotta fognaria.

Caratteristiche del design

Dettagli aspetto

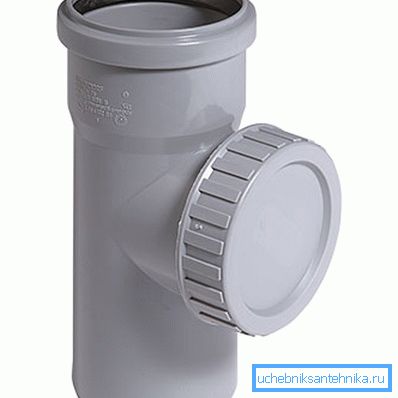

La revisione della fogna è una parte a forma speciale, realizzata sotto forma di un tee, in cui il ramo laterale è chiuso con una copertura speciale.

In precedenza, quando il materiale principale per la produzione di tubi per fognatura era in ghisa, questa parte aveva una forma più complessa:

1. L'apertura rettangolare del tubo è stata chiusa con uno speciale coperchio in ghisa, fissato con quattro bulloni massicci.
2. La tenuta è assicurata da una guarnizione in gomma che copre l'intera presa..
3. Stringere i bulloni del tappo dopo aver ispezionato i tubi o rimosso l'ostruzione delle fogne è stato fatto in modo speciale - trasversalmente. Altrimenti, raggiungere il grado desiderato di tenuta era problematico.

Fai attenzione! Attualmente, i tubi in ghisa sono quasi fuori uso, lasciando il posto a prodotti in PVC, che hanno molti vantaggi. Di conseguenza, la progettazione dell'audit utilizzato è cambiata.

Caratteristiche dei dettagli di forma moderna:

• la plastica è usata in contrasto con la ghisa;
• cambiato forma.

Attualmente, il buco è diventato rotondo a causa delle caratteristiche del prodotto di fusione. Inoltre, il coperchio non è fissato con bulloni, ma con l'aiuto del filo ordinario. Ciò semplifica la manutenzione del sistema fognario e garantisce un livello adeguato di tenuta.

Tipi di costruzione

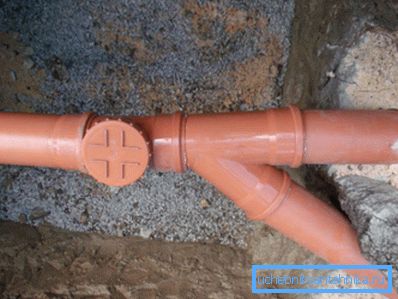

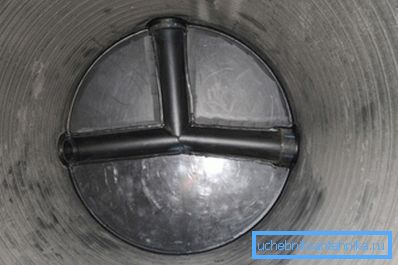

Per l'installazione di fognatura interna utilizzata revisione in polipropilene, verniciato in un caratteristico colore grigio. Le parti per l'installazione esterna sono di colore marrone. Tuttavia, in quest'ultimo caso (per la manutenzione dei principali canali di scarico) sono disponibili appositi pozzetti di osservazione.

Pertanto, l'elemento ha solo due tipi:

• diametro 110 mm;
• con un diametro di 50 mm.

Per meticoloso soprattutto diamo tutte le caratteristiche tecniche.

La procedura per il montaggio di questo elemento non differisce dal processo di collegamento di tutte le altre parti. La cosa principale è scegliere il sito di installazione giusto.

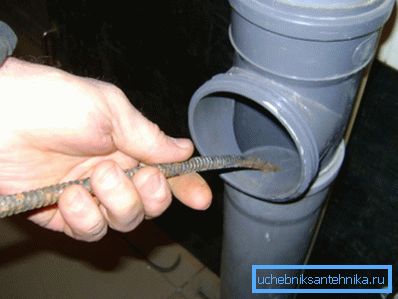

Lo scopo principale dell'audit è monitorare lo stato del sistema fognario e, se necessario, pulirlo. Pertanto, è importante fornire un accesso conveniente al nodo, perché a volte vengono utilizzati dispositivi di grandi dimensioni e ingombranti per il lavaggio dei tubi.

È possibile installare questi elementi sia su tubi orizzontali che verticali. È solo necessario raggiungere il grado necessario di tenuta di tutte le articolazioni.

Elenchiamo i principali vantaggi della revisione del polipropilene:

• in grado di sopportare fognature ad alta temperatura (fino a + 95 gradi Celsius);
• Ha uno spazio interno liscio che consente di evitare blocchi durante il passaggio delle acque reflue;
• non richiede colorazione o l'uso di altre misure anticorrosione;
• ha una lunga durata di servizio di oltre 50 anni;
• mantiene grandi carichi e non collassa sotto l'influenza delle basse temperature dell'aria;
• tollera l'esposizione a vari prodotti chimici

Fai attenzione! Installare le revisioni non è un capriccio, ma una necessità. Il risparmio sull'acquisizione e l'installazione di queste parti nel sistema fognario può portare alla sua completa inoperosità in futuro, il che richiederà costi considerevoli per porre rimedio alla situazione.

Caratteristiche dell'installazione delle revisioni

Requisiti tecnologici

Le istruzioni per la progettazione e l'installazione di sistemi fognari (SNiP 2.04.01-85) richiedono l'installazione di questo elemento sagomato nei seguenti casi:

• con ogni giro del tubo di scarico con un angolo di 45 gradi o più;
• alla base di ciascun tubo verticale;
• quando si collegano due tubi di fogna in uno;
• su un tubo rettilineo con un diametro fino a 100 mm - ogni 15 metri, più di 100 mm - ogni 30 metri;
• su una trappola montata all'estremità del sistema fognario di una casa privata.

Ricorda che quando una condotta è nascosta, l'accesso alla verifica deve essere dotato di un tombino con un portello di almeno 30x40 cm.

Per quanto riguarda il sistema di fognatura interna, i requisiti qui sono i seguenti:

• alzate centrali al primo e all'ultimo piano in assenza di ulteriori rami;
• alzate centrali con tee - su ogni piano;
• sui tubi a cui sono collegati 3 o più dispositivi sanitari - all'inizio della sezione;
• in curva - se una sezione di tubo non può essere pulita attraverso un altro foro.

Processo di assemblaggio

L'installazione di una revisione nel sistema fognario non crea problemi:

• pulire la campana e l'estremità liscia del tubo da polvere e detriti;
• verificare se vi sia installato un anello di tenuta in gomma, necessario per garantire la tenuta del sistema;
• lubrificare l'estremità liscia del tubo con il sigillante e inserirlo nella presa della revisione fino alla battuta;

• segnare sul tubo il punto in cui si troverà il taglio della presa;
• tirare indietro il tubo di circa 1 centimetro l'uno dall'altro.

L'installazione è completa

conclusione

Avendo capito cos'è una revisione fognaria e perché è necessario, non avrete dubbi sulla necessità di installare questo elemento nel sistema. In ulteriori dettagli sull'installazione di sistemi fognari è possibile imparare dal video in questo articolo.
