Centralizzatori per tubi: la scelta e l'applicazione
In questo articolo, discuteremo di come e perché i centralizzatori sono usati per la saldatura di tubi. Inoltre, consideriamo le caratteristiche del design dei modelli più popolari da quelli attualmente disponibili sul mercato. Quindi, cos'è un centralizzatore e perché è necessario?

Modo efficiente per rendere il cordone di saldatura uniforme e stretto
Non è un segreto che ci sono dispositivi speciali adattati per eseguire una sezione trasversale perfettamente piatta dei tubi. Ma, anche se il taglio è reso il più liscio possibile, sarà praticamente impossibile combinare entrambi i tubi con sezioni per saldature di alta qualità.
Di conseguenza, la saldatura sarà irregolare e, di conseguenza, la connessione non sarà stretta. La soluzione a questo problema può servire come centralizzatore interno o esterno per i tubi.
Caratteristiche di funzionamento
Entrambi i tubi metallici e i loro analoghi PPU, prima della saldatura, devono essere appoggiati l'uno contro l'altro il più agevolmente possibile in modo che non vi sia spazio sulla giunzione.
Fare una tale combinazione di fette con le tue mani è quasi impossibile. Inoltre, la combinazione di tagli è un ordine di grandezza più complicata con l'aumentare del diametro dei tubi. Pertanto, durante l'assemblaggio di sistemi fognari e altri gasdotti senza l'uso di raccordi per liquami, vengono utilizzati centralizzatori speciali.
Il dispositivo abbraccia i due tubi da combinare e consente loro di collegarsi l'un l'altro il più precisamente possibile, fissando in questa posizione. Dopo la saldatura viene eseguita con una saldatura di alta qualità garantita. Il dispositivo viene quindi smantellato e la tubazione può essere utilizzata per lo scopo previsto.
Principali varietà
Dopo aver deciso su cosa viene utilizzato l'equipaggiamento di centraggio, prendere in considerazione i tipi di dispositivi che sono in vendita.
Tutti i centralizzatori, che oggi possono essere acquistati nei rispettivi negozi, sono divisi in due categorie principali: interna ed esterna.
- I dispositivi di tipo esterno sono abbreviati in TsN e sono destinati all'installazione e all'uso all'esterno delle tubazioni. Dispositivi di questo tipo, indipendentemente dalle dimensioni, sono facili da usare, facili da installare e producono un centraggio rapido ed efficiente. I dispositivi di tipo esterno sono rappresentati da una vasta gamma di apparecchiature (eccentriche, di collegamento, idrauliche e altre configurazioni).
- I centralizzatori interni sono abbreviati in CV e sono installazioni idrauliche.. Dispositivi di questo tipo dall'interno stanno facendo esplodere i bordi dei tubi, spostando le loro sezioni l'un l'altro. Il vantaggio dell'attrezzatura è la possibilità di utilizzare su tubi di diverso diametro.
Caratteristiche delle singole modifiche
Dopo aver considerato le caratteristiche della classificazione generale, prenderemo in considerazione le caratteristiche delle singole modifiche dei dispositivi di centraggio.

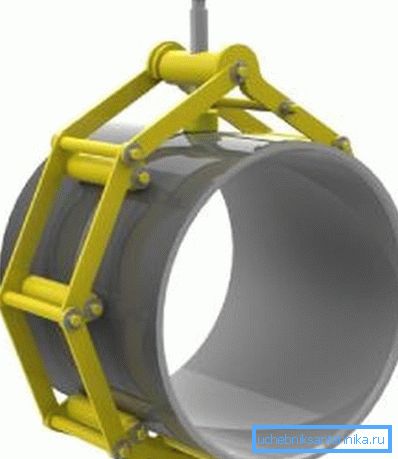

- TsZN - centralizzatore esterno centralizzato è progettato per combinare le estremità dei tubi con un diametro del giunto da 50 mm a 2 metri.

Importante: il funzionamento dei dispositivi è consentito in una vasta gamma di temperature ambiente da - 40? С a + 40? С. Il dispositivo rappresenta in modo costruttivo un poliedro con collegamenti lamellari su giunti a cerniera.
Gli elementi dell'accoppiatore sono combinati mediante un meccanismo a vite.
- TsZN-G - l'unità centralizzata esterna è idrofornata è una versione modificata del dispositivo precedente. La differenza essenziale di questa modifica rispetto alla precedente è la semplicità di funzionamento e l'assenza della necessità dell'applicazione di un sostanziale sforzo fisico. Di conseguenza, il processo di combinazione degli elementi saldati è notevolmente accelerato senza compromettere la qualità del risultato finale. Il dispositivo è costituito da collegamenti lamellari allo snodo, ma non dal meccanismo a vite, ma l'idraulica viene utilizzata per impostare i collegamenti in movimento. Il diametro ammissibile dei tubi oscilla tra 720 e 2020 mm

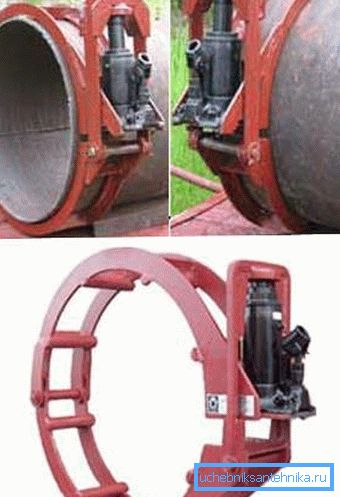

- TsAN-G - hydroficated esterno arcuato centralizzato è progettato per lavorare con un diametro della sezione trasversale di 325-820 mm.

Il dispositivo è una struttura staccabile composta da sezioni collegate da cerniere. L'uso di un dispositivo con un design di questo tipo garantisce maggiore praticità quando installato sul giunto.
Il dispositivo utilizza sezioni arcuate, che vengono compresse, regolando i tagli del giunto. Il numero di sezioni arcuate è determinato dal diametro dei tubi.
Ciascuna delle sezioni utilizzate è dotata di fermi speciali che fissano in modo sicuro gli elementi da combinare, garantendo al tempo stesso la massima qualità e tenuta del giunto. Direttamente sulle sezioni sono fissati attuatori idraulici, progettati per la massima forza sviluppata fino a 5 tonnellate.

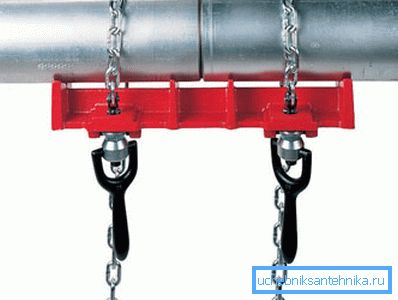

- Il Centro Scientifico Centrale - un centralizzatore a catena esterno è un dispositivo con azionamento manuale, progettato per lavorare con un diametro della sezione trasversale da 426 a 1420 mm.

In contrasto con gli analoghi del collegamento, le installazioni di catene sono in grado di fornire una forza maggiore durante il centramento. Dispositivi di questo tipo possono essere utilizzati sia nella costruzione e riparazione di tubazioni.
Importante: la struttura della catena è costruita utilizzando meccanismi a sgancio rapido, che ha un effetto positivo sulle prestazioni operative.
- TsNE - centralizzatore eccentrico esterno viene utilizzato per lavorare con giunti con un diametro da 89 a 426 mm.

Il dispositivo è costituito da diversi archi di presa, azionati da un morsetto eccentrico. Il dispositivo può, è utilizzato per lavorare con tubi di diversi diametri cambiando l'asse dell'eccentrico o tramite l'uso di speciali spaziatori.

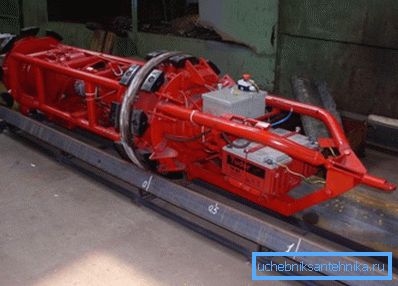

- TsV - centralizzatore di tipo idraulico interno è progettato per combinare le estremità dei tubi girevoli e non rotanti.

Il dispositivo, se necessario, non solo combina le giunture, ma dà anche loro la forma rotonda più regolare. L'uso di tali dispositivi consente la costruzione di condotte mediante la saldatura automatica continua.

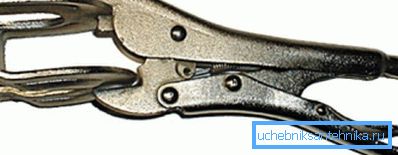

- CA - morsetto centralizzatore è utilizzato per lavorare con tubi di piccolo diametro.

Questa proprietà e il prezzo ragionevole rendono il dispositivo il più popolare tra i collezionisti non professionisti e principianti di condotte. (Vedi anche l'articolo Butt-Weld Pipe: Caratteristiche.)
conclusione
Quindi, abbiamo esaminato quali sono i centralizzatori, quali sono le loro varietà più popolari e quali sono le loro istruzioni per l'applicazione. Sulla base di queste informazioni, è possibile scegliere il dispositivo che corrisponderà alle caratteristiche del lavoro svolto.
Altre informazioni utili che puoi trovare guardando il video in questo articolo.
