Come fare una piegatrice per tubi con le tue mani a casa

Il lavoro in casa o in un sito di campagna a volte richiede la piegatura di un nastro metallico, un tubo rotondo o sagomato lungo un certo raggio. Se ciò accade di rado, non ha senso acquistare attrezzature di fabbrica. In questo articolo discuteremo dei modi per contribuire a rendere la piega con le proprie mani nelle condizioni di casa o a casa.

Un po 'di teoria

I prodotti più popolari in metallo oggi sono tubi sagomati che possono essere utilizzati per creare:

• recinzioni;
• mobili da giardino;
• reti;
• rifugi temporanei per automobili;
• serre;
• posa di reti di approvvigionamento idrico;
• garage.

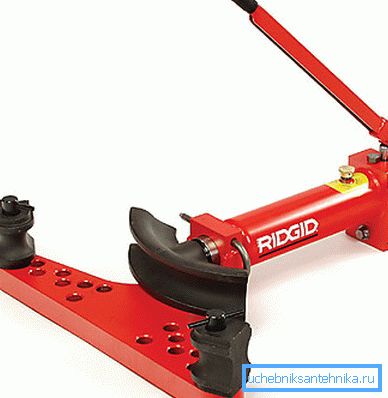

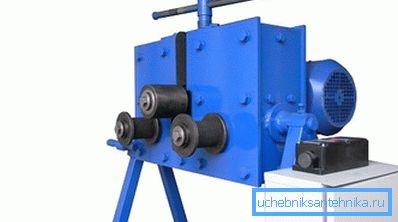

La base della tecnologia di tali strutture è la capacità di piegare correttamente i tubi all'angolo richiesto. Per le imprese per questo c'è un'attrezzatura speciale che ti permette di eseguire le piegature dei prodotti ad angoli di 0? -180 ?.

In questo caso, il lavoro viene svolto attraverso l'uso dell'elettricità o dell'idraulica. Ciò consente di piegare facilmente tubi di materiali diversi con un diametro fino a 50 mm.

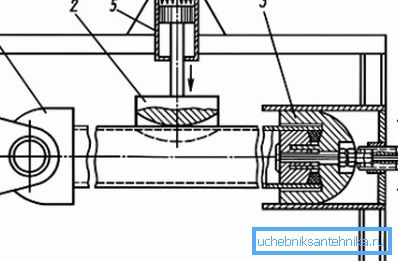

Caratteristiche di progettazione dello strumento

Consiste di:

• cornici - aperte o chiuse;
• cilindro idraulico - svolge il ruolo di un meccanismo di forza;
• barra inferiore e superiore;
• due fermate di tubo.

Considera di più:

1. La versione manuale dovrebbe avere un dispositivo di pressione installato nella parte posteriore della custodia dell'apparecchiatura, in cui sono installati anche una maniglia e una valvola di troppo pieno.
2. L'olio viene versato attraverso la parte superiore del cilindro, dove si trova la spina corrispondente.

1. La barra inferiore dell'installazione viene avvitata sulla parte filettata sulla parte anteriore del letto, quindi viene premuta contro il dado di fissaggio.
2. Tomaia allacciata con due viti e una serratura.
3. Durante il funzionamento, lo stelo è esteso, in grado di tornare indietro a causa dell'azione della molla alloggiata nel cilindro idraulico.
4. Entrambe le strisce del dispositivo sono realizzate sotto forma di una struttura saldata.
5. I fori sono fatti sulle piastre trasversali, che servono per installare i fermi.
6. Di seguito sono presenti fori filettati per la regolazione delle viti, regolabili in altezza.

1. Il punto focale della macchina è un elemento a forma di spillo, installato nei fori delle lamelle. Nel mezzo c'è un "flusso" che funge da fermata per un tubo piegato.
2. I segmenti di piegatura sono realizzati in fusione di acciaio di precisione.
3. L'azionamento per l'attrezzatura manuale è meccanico e idraulico, gli elettroutensili sono elettrici.

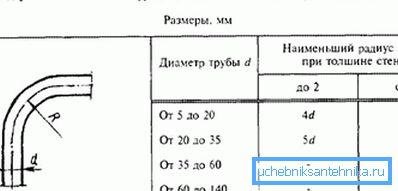

I tubi profilati, grazie al loro design, hanno una parete sottile, che consente di risparmiare metallo. La sezione trasversale di esso può essere rettangolare, nella forma di un quadrato o ovale, quindi, se si fanno i disegni di piegatura tubi per il tubo del profilo con le proprie mani, si dovrebbe ricordare che sono leggermente diversi da quelli standard.

In questo caso, i rulli devono essere selezionati sulla base del profilo del tubo previsto, che deve essere piegato in modo da non deformarne la sezione trasversale.

Facciamo la pipe bender in modo indipendente

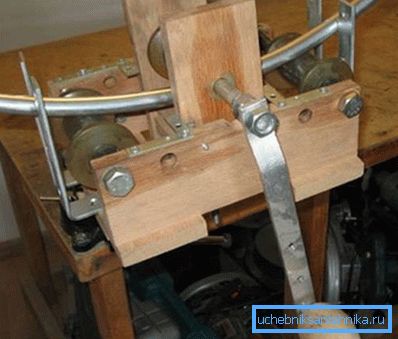

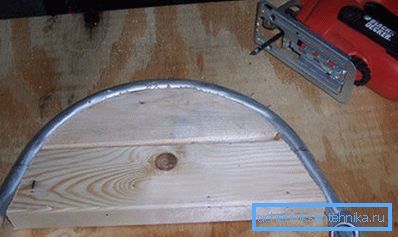

Dal legno

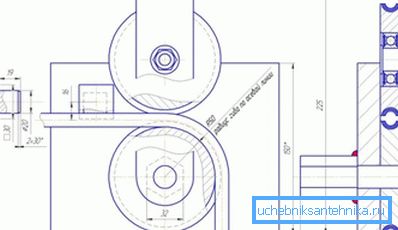

Una tale curvatubi per un tubo tondo è una delle più semplici con le tue stesse mani, dal momento che non avrai bisogno di particolari particolari, ad esempio un cilindro idraulico. Sarà necessario creare la metà di un cerchio di legno, il cui raggio corrisponde al modello.

Suggerimento: assicurarsi che il tubo sia posizionato in modo silenzioso tra la battuta e il modello.

Questa opzione si è dimostrata efficace nel lavorare con tubi in alluminio e acciaio. Non sarà difficile creare un modello e non ci saranno praticamente spese finanziarie per questo.

Suggerimento: per diversi diametri di tubo, creare un dispositivo diverso.

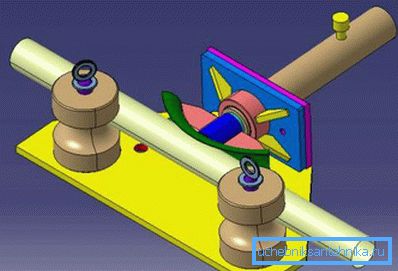

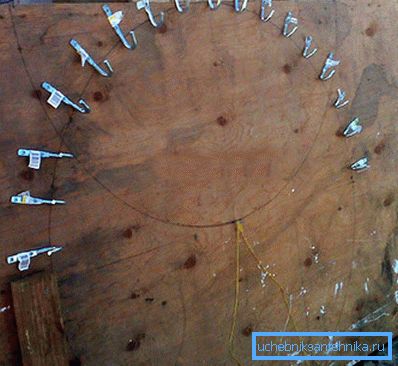

Da ganci metallici

Di seguito è riportata un'altra opzione che consente di realizzare una struttura di piegatura dei tubi fatta in casa senza troppe difficoltà e costi finanziari:

1. Preparare ganci metallici ad alta resistenza.
2. Installali su una base solida a una distanza massima di 50 mm l'uno dall'altro, ma questo dipende direttamente dal diametro del prodotto che desideri piegare.
3. Dovresti avere un semicerchio.
4. Ad una estremità di esso, rendere il palmo della mano confortevole.

Il metodo può essere considerato universale, in quanto consente di lavorare con diversi diametri e il prezzo del dispositivo è basso. Per fare questo, è sufficiente ridurre o aumentare la distanza tra i ganci in modo da poter lavorare con tubi di diverso spessore.

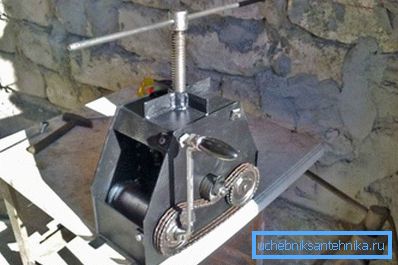

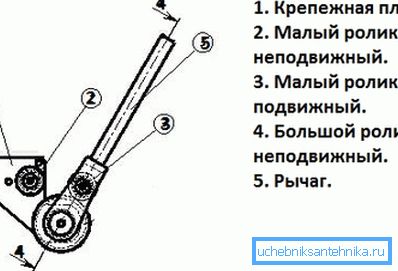

Dai rulli e cilindro

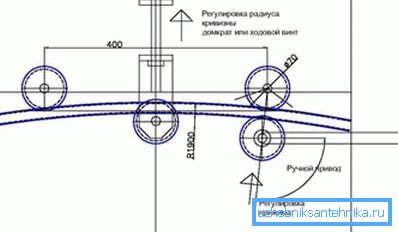

Consideriamo ora una struttura più complessa: realizzare una curvatubi per un tubo profilato con le proprie mani dai rulli e un cilindro che sia in grado di piegare il pezzo da lavorare con qualsiasi angolazione, anche 360 ​​°. In effetti, farai una piegatrice manuale per tubi sagomati con le tue mani simili all'equipaggiamento idraulico.

Il processo avviene grazie a un cilindro rotante e rulli per il fissaggio del pezzo.

Il primo ti dà l'opportunità di cambiare l'angolazione del tubo a tua scelta, quindi deve essere permesso di muoversi liberamente. Di seguito una guida per realizzare il design.

Avrai bisogno di:

1. 2 piastre in acciaio lunghe fino a 300 mm e 5-10 mm di spessore.

1. 4 pezzi di angoli in acciaio con ripiani 50x50 mm.

1. Preparare un modello in legno di tavole con uno spessore massimo di 30 mm.

1. Prendi una piastra di acciaio e fissala alla sua parte inferiore.

1. Fissare gli angoli con una lunghezza fino a 300 mm sulla base della struttura per una maggiore durata.

1. Saldare una seconda piastra d'acciaio sulla parte superiore.

1. Fare un buco in esso - un trapano o saldatura, con un diametro superiore al diametro della vite che verrà installato in esso. La funzione del bullone deve servire da supporto per il materiale da piegare.

1. Attaccare gli angoli e guidare i rulli alla piastra superiore, orientandoli all'interno della struttura.

Il bender del profilo del tubo che hai realizzato con le tue mani renderà possibile cambiare l'angolazione di qualsiasi prodotto del profilo.

conclusione

In questo articolo, hai imparato come realizzare una pipe bender con le tue mani per una pipe standard e una pipe di profilo. Si è parlato di tre progetti che possono essere realizzati indipendentemente per una piccola somma di denaro. La scelta di ognuno di essi dipende, innanzitutto, dal diametro del pezzo e dalla sua quantità, inoltre la disponibilità di materie prime gioca un ruolo significativo in questo.

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
