Come realizzare un tappo sul tubo: 7 semplici passaggi,

Per il normale funzionamento dei sistemi di ingegneria di una casa di campagna, è necessario disporre di diversi tubi che vanno al tetto dell'edificio. Sono importanti per il funzionamento della cappa della cucina, della caldaia, del camino e così via. Proteggere queste strutture dagli effetti negativi dell'ambiente aiuta a proteggere la ventilazione e il riscaldamento dei tubi.

Caratteristiche del design

Protezione contro le precipitazioni

Camini e tubi di ventilazione sono realizzati in materiale di alta qualità e in conformità con una varietà di sfumature tecnologiche, evitando così il verificarsi di cricche e spaccature, deteriorando le loro caratteristiche tecniche.

Ma l'estremità superiore della struttura è costantemente influenzata da pioggia, neve e vento, che gradualmente distruggono anche la muratura più affidabile. Inoltre, durante una doccia pesante, una piccola quantità d'acqua può penetrare nella stufa o nel caminetto, il che farà sì che il carburante si bagni e possa provocare fumo.

Quando un forte vento inizia a soffiare, anche il fumo non può uscire dal camino e comincia ad accumularsi al suo interno. Inoltre, l'aria fredda entra nello spazio interno del tubo, che inizia a esercitare ulteriore pressione sul fumo caldo.

Di conseguenza, la spinta viene ridotta e in alcuni casi può iniziare il processo inverso: tirando il fumo nel focolare e attraverso di esso nel soggiorno.

Tipi di cappucci

Per evitare tutti i problemi sopra elencati aiuta il tappo sul camino, che può essere facilmente fatto a mano.

Ti permette di risparmiare trazione in una giornata ventosa e prevenire la distruzione prematura del camino sotto l'influenza delle precipitazioni.

Il principio di funzionamento della costruzione antivento è il seguente:

• l'aumento del fumo caldo si appoggia alla parte superiore del cappuccio;
• un getto d'aria fredda, che scorre lungo i bordi esterni del cofano, attira l'aria calda accumulata, che consente di aumentare il tiraggio del camino.

Il materiale per la fabbricazione delle parti considerate può essere qualsiasi metallo che non si corroda.

I più comunemente usati sono:

• acciaio protetto da composizione polimerica;
• alluminio;
• di rame;
• altro materiale il cui prezzo non è molto alto.

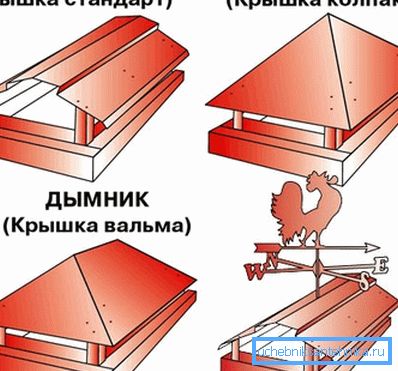

I loro disegni sono anche diversi:

• cappuccio protettivo standard con quattro lati;
• ombrello su un camino rotondo;

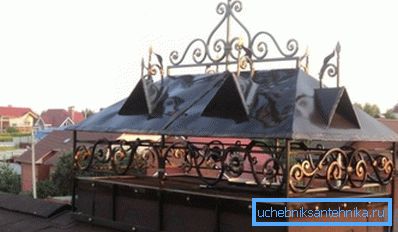

• il cappuccio, che ha un piano semicircolare, è ben combinato con l'esterno dell'abitazione, realizzato nel classico stile europeo;
• un tappo dotato di una cima piatta - è usato nel caso in cui la casa è costruita in stile moderno;
• banderuola con banderuola - cambiando la sua posizione sotto l'azione del vento, consente di creare la trazione più efficace indipendentemente dalla forza e dalla direzione del vento;
• timone a ghigliottina - efficace in zone caratterizzate da una grande quantità di neve che cade in inverno;
• flyogark con coperchio apribile: consente di pulire il camino senza smontare il cappuccio protettivo. (Vedi anche l'articolo La pipa per la stufa: caratteristiche.)

Produzione indipendente di un cap

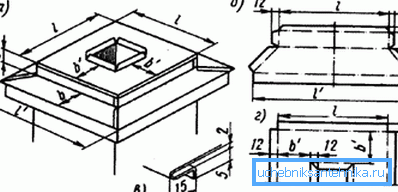

misurazioni

Un cappuccio sul camino o ventilazione deve essere fatto in modo da proteggere tutte le superfici orizzontali di questa struttura da pioggia e neve. Pertanto, se il camino è stato realizzato con un allargamento nella parte superiore, la parte superiore dovrebbe coprirlo.

È necessario rimuovere le seguenti dimensioni:

• la lunghezza e la larghezza della parte esterna del tubo;
• parametri geometrici dell'uscita fumi;
• distanza dall'ampliamento al bordo superiore del camino.

Fai attenzione! Il design finito dovrebbe essere facilmente messo sul camino. Pertanto, durante la costruzione è necessario aggiungere 5-10 mm alle dimensioni del tubo ottenuto.

Le ali sul fondo del cappuccio dovrebbero essere fatte in modo tale da coprire completamente l'allargamento.

montaggio

Prima di iniziare a montare il comignolo, assicurati di avere i seguenti strumenti e materiali:

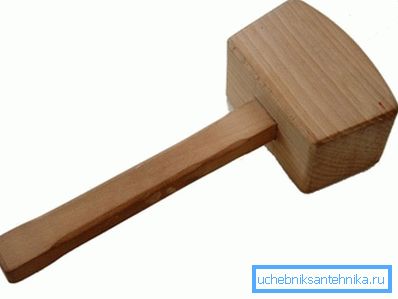

• mazza di legno;
• piccolo martello;
• morsetti;
• barra di metallo con uno spessore di 10 mm;
• forbici per il taglio di lamiere;
• line;
• matita o pennarello per la marcatura;
• angolo di metallo largo 40 mm e lungo 1-1,5 metri.

Le istruzioni per il montaggio di un camino fai da te sono composte da 7 fasi consecutive:

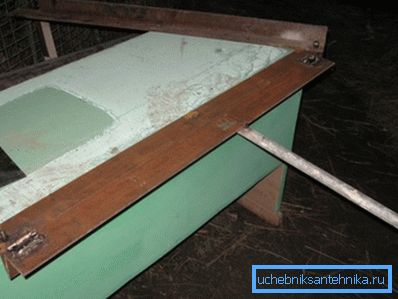

1. Per prima cosa è necessario fissare un angolo di metallo sul bordo di lavoro del tavolo, sul quale lavorerai. Servirà come base per la piegatura delle lamiere.

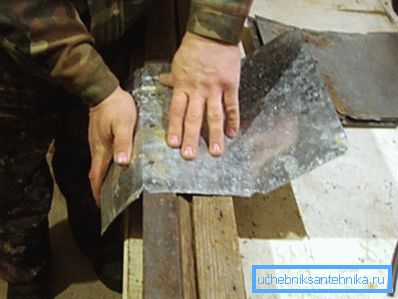

1. La flebo è piegata. Questo è un bordo speciale largo circa 1 cm: è meglio iniziare il lavoro dal bordo del foglio, spostandosi gradualmente verso il centro. Quindi il metallo non scivolerà via. Piegare l'oggetto ad un angolo di 45 gradi. Per fare questo, il pezzo da lavorare deve essere posato sull'angolo precedentemente imbullonato e darle la forma desiderata usando un martello.
2. La parte superiore del pezzo da lavorare deve essere piegata sull'altro lato con un angolo di 90 gradi. La larghezza di questo bordo è di 2 cm.
3. Quindi, secondo uno schema simile, il foglio si piega lungo la linea centrale assiale.. L'angolo della curva dipende dal tipo di design della bocchetta del vento.

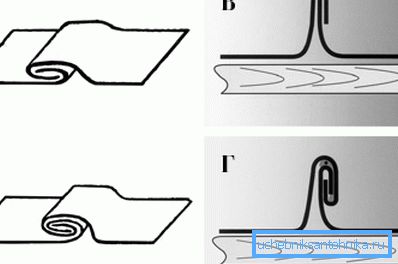

1. Dopodiché, su tutti i dettagli le pieghe si piegano. Per fare ciò, puoi usare uno strumento speciale: il cosiddetto gib. (Vedi anche l'articolo di Brick Tube: caratteristiche.)

1. Il prossimo passo è fare la copertina. I suoi bordi sono piegati ad una distanza di 15 mm, dopo di che è installato sul cappuccio.
2. Quindi viene marcato e tagliato un foro, le cui dimensioni coincidono con i parametri geometrici della parte interna del camino, ridotta di 20 mm. Saranno necessari per disporre i bordi su ciascun lato. Non dovrebbero essere piegati, ma alzati.

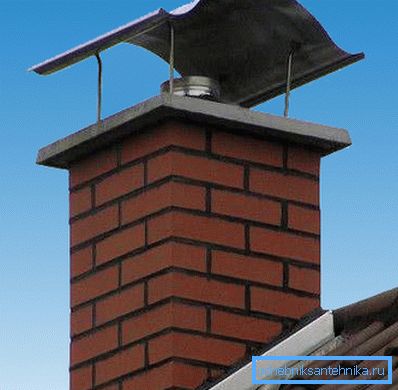

Il cofano risultante è fissato sulla stufa o sul tubo di sfiato con bulloni di ancoraggio.

Tappo su un tubo di amianto tondo

Le caratteristiche progettuali di un simile camino consentono di creare e installare un tappo più semplice, ma comunque efficace:

• un cilindro metallico è installato sul tubo di amianto, fissato con bulloni e dadi;
• a lui con l'aiuto di rack montati cono metallico, avendo un'estensione verso il basso.

Suggerimento: Per collegare le parti insieme, è possibile utilizzare i rivetti o la saldatura semiautomatica.

conclusione

Progettando e installando correttamente una protezione antivento sul tubo, non solo proteggete il camino e il sistema di ventilazione dall'umidità e dalla neve, ma prolungate la vita del tubo. Più in dettaglio sul dispositivo di reti di ingegneria è possibile imparare dal video in questo articolo.
