Come realizzare una macchina per piegare un tubo profilato

I tubi profilati sono un materiale diffuso che viene utilizzato per creare mobili, fabbricare varie strutture metalliche, decorare l'interno, ecc. La loro caratteristica è l'elevata resistenza alla flessione, che è buona da un lato, ma dall'altro complica notevolmente il processo di piegatura per produrre una parte curva. Tuttavia, questo problema può essere risolto con l'aiuto di una macchina speciale.

Se devi spesso trattare con tubi sagomati, allora un tale meccanismo deve necessariamente acquisire. In questo articolo vedremo come realizzare una piegatrice per tubi profilati con le proprie mani, poiché il costo dell'apparecchiatura finita è molto alto.

Fabbricazione meccanica

fondazione

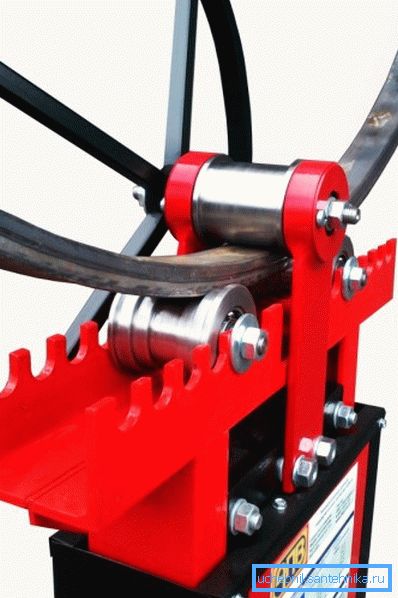

A prima vista può sembrare che rendere molto difficile un dispositivo simile alle macchine piegatrici di marca per un tubo profilato. Tuttavia, una persona che sa come maneggiare il metallo e una saldatrice è abbastanza capace. La cosa principale - approcciare il lavoro lentamente e per fasi.

Dovrebbe iniziare con la produzione di una base solida - un tavolo di metallo. Puoi eseguirlo da un profilo di metallo o altro materiale. La cosa più importante è che è stabile e durevole, altrimenti anche un meccanismo ben eseguito sarà inutile.

Meccanismo di produzione

Una volta che il tavolo è pronto, puoi procedere alla fabbricazione del meccanismo stesso. Per fare questo, prima di tutto, prepara tre aste che verranno utilizzate per piegare la parte. Gli alberi sono rulli metallici spessi, che hanno necessariamente un asse per la rotazione.

Possono essere ordinati nell'officina o cercare la vendita sui "mercatini delle pulci". Quando queste parti sono pronte, è necessario creare un caso per il meccanismo e completare l'assemblaggio.

L'istruzione è la seguente:

• Prima di tutto, è necessario tagliare un alloggiamento per un dispositivo da una lastra di metallo con uno spessore minimo di 5 mm, che consiste di due trapezi, tra i quali sono alberi.
• Quindi nei fori trapezoidali risultanti devono essere fatti per gli assi dei rulli. Due alberi dovrebbero essere posizionati sopra il tavolo, e il terzo sopra di essi, ad una distanza equidistante da loro.
• Si tenga presente che la distanza tra i due alberi inferiori determina il raggio di curvatura. Per rendere la piegatrice fatta in casa per un tubo profilato era universale, il design può essere complicato e il raggio può essere regolato, per questo è sufficiente creare diversi sedili per i rulli, che ti permetteranno di cambiare la distanza tra loro. La posizione del rullo superiore determina il diametro massimo dei tubi con i quali è possibile lavorare, inoltre la sua posizione può essere regolata con un'asta filettata, che consente allo stelo di muoversi lungo le guide e allo stesso tempo essere fissato saldamente.
• Successivamente, è necessario correggere i dettagli del caso sul banco di lavoro. Questo può essere fatto mediante saldatura o bullonatura. Nel secondo caso, è necessario fornire orecchie piegate con fori dal basso. La distanza tra le parti del corpo dovrebbe corrispondere alla larghezza degli alberi.
• Dopo aver fissato la custodia sulla base, è necessario installare le parti rimanenti..

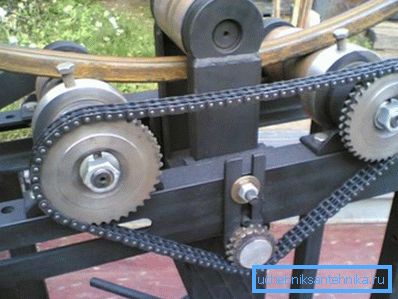

• Quando gli alberi sono installati, prestare attenzione a trasferire la coppia a loro.. L'opzione migliore è un meccanismo a catena. Per questo è necessario acquistare una catena con tre marce.

Due alberi devono essere installati sugli alberi inferiori. Il terzo servirà da tenditore, che si trova sotto tra i due ingranaggi superiori.

• Quindi a uno degli alberi è necessario collegare una maniglia per la rotazione.

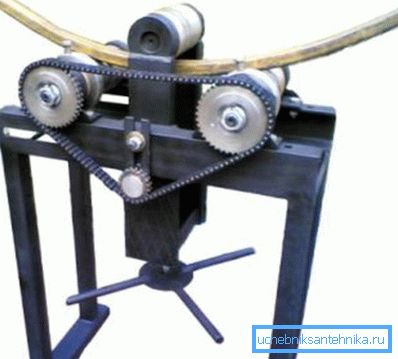

Ora la macchina per piegare il tubo del profilo è pronta. Resta solo da ottenere il profilo tra gli alberi superiore e inferiore, e provare il prodotto in azione.

Se in tutte le fasi il lavoro è stato svolto senza errori, la funzionalità del prodotto e il suo design saranno pienamente conformi alla macchina originale. Naturalmente, nonostante tutti i costi che saranno necessari per l'acquisto di parti, il costo di tale macchina sarà sproporzionatamente inferiore al prezzo dell'apparecchiatura finita. (Vedi anche l'articolo Curvatubi per condutture: caratteristiche.)

Creare un design semplice

Se non hai l'opportunità o il tempo di eseguire una macchina a pieno titolo secondo lo schema sopra descritto, allora in questo caso c'è un'opzione più semplice. Per il dispositivo di questo design sarà necessario:

Suggerimento: Se non c'è una lastra di cemento, puoi versare la base di cemento te stesso e attendere che si indurisca.

Eseguire una tale costruzione è molto semplice:

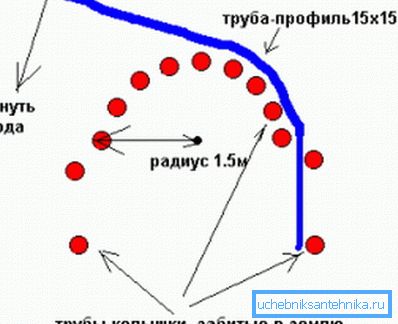

• Prima di tutto, sulla base della necessità di disegnare un raggio di curvatura.
• Quindi lungo la linea di piegatura è necessario creare 10 fori alla stessa distanza l'uno dall'altro.
• Inoltre nei fori è necessario fissare i perni metallici (se la base viene versata, i perni possono essere concretizzati).
• Sui due perni estremi, è necessario eseguire un meccanismo di fissaggio del tubo - questo può essere vicino a un perno aggiuntivo, un gancio che si attacca o qualcos'altro.

Quindi, il design è pronto. Per piegare un profilo, è necessario fissare la sua estremità sul perno più esterno e piegare lentamente intorno agli altri rack. Quando l'oggetto si blocca con l'ultimo pin, deve essere fissato e lasciato in tale forma per un po '.

Suggerimento: Per facilitare la piegatura del tubo, è necessario prima riscaldarlo.

conclusione

È abbastanza semplice eseguire una macchina per piegarla in tubi sagomati, avendo alcune abilità nel lavorare con il metallo. L'unica cosa che devi spendere per parti che non possono essere fatte in modo indipendente. Se non si ha la necessità di piegare tubi in modo costante, è possibile eseguire un progetto più semplice, che richiederà molto meno tempo e denaro per la produzione, anche se richiederà molto più impegno per piegare il profilo.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
