Cosa e come realizzare una macchina per piegare un tubo

Quando si assemblano varie strutture metalliche da tubi sagomati, può essere necessaria una parte curva. A causa dell'elevata resistenza dei tubi profilati per la piegatura, è molto difficile piegarli, quindi per eseguire questa operazione viene utilizzato un dispositivo speciale. In questo articolo, vedremo come assemblare una macchina manuale per piegare un tubo profilato, che sarà abbastanza per uso domestico.

Design del dispositivo

Principio di funzionamento

Qualsiasi attrezzatura per la piegatura del tubo del profilo garantisce una deformazione leggera, grazie alla quale la parte dopo la piegatura mantiene le sue caratteristiche di resistenza. Inoltre, il dispositivo consente di ottenere un determinato raggio di curvatura.

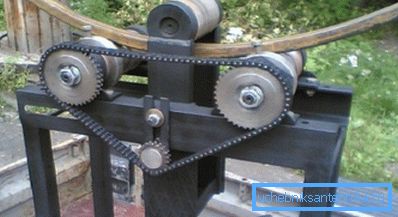

Il tipo di macchina in questione funziona secondo il principio di una rotativa. Il fondo della sua piastra forma due rulli. La lastra superiore è il terzo rullo situato nel mezzo tra i due inferiori. Pertanto, tali dispositivi per la piegatura di un tubo di profilo sono anche chiamati piegatrici per tubi a tre rulli per tubi di piegatura.

La distanza tra i due rulli inferiori determina il raggio di curvatura. Inoltre, funzionano come trasportatori, spostando la parte attraverso la zona di deformazione. Il tamburo superiore preme la parte, assicurandone la flessione.

Funzionalità di layout

Le macchine self-made per piegare il tubo del profilo sono di due tipi:

• Con il rullo di alimentazione inferiore;
• Feed principale.

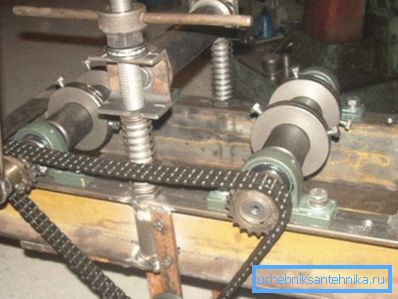

L'alimentazione superiore viene utilizzata nelle piegatrici manuali, poiché è realizzata con l'aiuto di un morsetto, ad es. metodo filettato. L'alimentazione inferiore viene eseguita su macchine, dove la forza di serraggio è generata da un azionamento idraulico o da un martinetto.

Pertanto, la macchina con alimentazione inferiore è più potente e produttiva. Tuttavia, è molto più complesso in esecuzione, quindi, se il dispositivo verrà utilizzato per esigenze domestiche, è più opportuno eseguire una macchina per piegare i tubi profilati con le proprie mani con l'alimentazione dell'albero superiore.

Si noti inoltre che la forma dei rulli di trasporto influisce sulle prestazioni del dispositivo.

Potrebbe essere:

• Liscio - sotto forma di un cilindro;
• Profilo - nella forma di un cilindro con scanalature per il tubo.

I rulli profilati per tubi sono in grado di piegare più parti contemporaneamente in una sola passata, il che è importante nella produzione di massa di strutture metalliche. Poiché la velocità di elaborazione non è così importante per le macchine "domestiche", di solito sono dotate di rulli lisci, il cui prezzo è inferiore.

Fabbricazione meccanica

Nodi principali

Prima di creare un dispositivo per piegare un tubo profilato con le tue mani, dovresti considerare i suoi elementi principali di cui è composto. Quindi, la macchina include:

Assemblaggio del letto

Inizia la produzione della macchina con le tue mani con l'assemblaggio del letto. Di regola, per questi scopi vengono utilizzati quattro canali, da cui viene assemblato il parallelepipedo. L'installazione di tutte le parti del metallo viene eseguita mediante saldatura elettrica.

Assemblea del trasportatore

Dopo che il letto sarà pronto, è possibile procedere all'assemblaggio del trasportatore.

Il lavoro è fatto in questo ordine:

• Il primo passo è preparare due clip identiche. Puoi trovare parti finite o ordinarle in un negozio di tornitura.
• Quindi le staffe devono essere saldate al telaio in cui verranno inseriti i rulli.
• Successivamente, un bullone viene inserito nel foro di ciascuna coppia di staffe, che funge da asse per il rullo. L'albero viene messo sul bullone, dopo di che l'asse viene fissato con un dado.
• Su un lato dei rulli, gli ingranaggi della catena sono saldati.
• Tra i rulli, è necessario installare un sistema di tensionamento della catena, che è una staffa piatta con un piccolo rullo e un ingranaggio. Spostando la marcia in alto o in basso, è possibile regolare la tensione della catena.
• Alla fine del lavoro sul trasportatore, una maniglia con una leva deve essere saldata a uno dei rulli.

Suggerimento: È desiderabile acquisire immediatamente gli ingranaggi con una catena in modo che non ci siano problemi di incompatibilità delle parti.

Assemblea del morsetto

La fase finale del lavoro è l'assemblaggio della pinza, che viene eseguita nel seguente ordine:

• Prima di tutto, le gambe della staffa a forma di U, che consistono in quattro profili, sono saldate al telaio. Il divario tra loro dovrebbe essere 42-43 millimetri.
• Quindi, viene realizzata una piccola staffa a forma di U, che viene saldata da un profilo di 40 mm. Le gambe della struttura sono fori praticati per l'asse dell'albero. L'altezza delle gambe dovrebbe essere di diversi centimetri più grande del diametro dell'albero.
• Successivamente, la staffa assemblata con un rullo deve essere inserita nello spazio tra le gambe della staffa grande. La piccola staffa dovrebbe muoversi liberamente in una grande direzione su / giù.
• La staffa superiore è saldata alle gambe della grande staffa, al centro della quale viene praticato un foro per il dado.
• Inoltre, un dado viene saldato in questo foro, in cui il perno viene successivamente avvitato. Si consiglia di fissare il perno sul movimento centrale, assicurando una rotazione libera. Ciò consentirà di fissare il tamburo superiore in diverse posizioni.

Suggerimento: Prima di procedere alla produzione della macchina, è opportuno completare il disegno, in modo da evitare errori nel processo di installazione.

Questo lavoro sul design è completato. Va notato che le macchine realizzate in modo simile per piegare un tubo profilato con le proprie mani non sono inferiori a dispositivi proprietari simili, il cui costo è molto alto.

conclusione

Con almeno una piccola esperienza con metallo e saldatrice, è possibile eseguire in modo indipendente il dispositivo di cui sopra. Di conseguenza, una tale macchina fatta in casa per piegare un tubo profilato consentirà di ottenere parti curve che potrebbero essere necessarie per una varietà di esigenze domestiche. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
