Curvatubi per tubi a casa

Nel processo di lavorazione con tubi, spesso è necessario posare la condotta in luoghi difficili da raggiungere dove i prodotti diretti da soli non sono sufficienti. In questi casi, c'è bisogno di elementi curvilinei e curvi che non sono disponibili nei negozi di hardware, e che dire, chiedi?

Il modo più semplice ed economico per risolvere un problema è usare uno strumento speciale: una piegatrice per tubi, di cui parleremo nel nostro articolo.

Strumento per la piegatura dei tubi

I dispositivi di piegatura dei tubi possono essere:

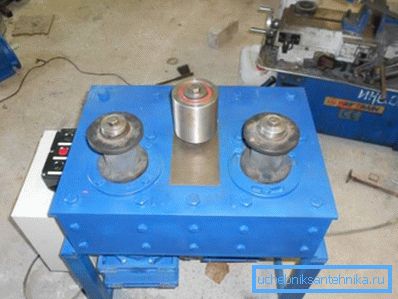

• idraulico - La potente curvatubi per tubi in acciaio è in grado di far fronte a prodotti di grande diametro, spesso utilizzati in impianti industriali.
• meccanico. Questo strumento ha una potenza media.
• mano. Vengono utilizzati per prodotti con un diametro fino a 50 mm e profilati con una sezione fino a 40 mm.

NOTA! L'uso della piegatrice manuale per tubi a pareti sottili non esagerare, poiché i prodotti non hanno un'elevata resistenza alla compressione e alla curvatura. E sappiamo tutti che anche una piccola crepa è un divieto da usare.

Inoltre, questi strumenti si differenziano anche per il materiale da cui vengono prodotti i prodotti da piegare:

• Piegatrice idraulica o meccanica per tubi in acciaio inossidabile.

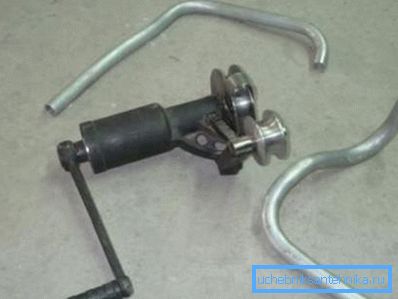

• Curvatubi manuale per tubi metallici.

Fai attenzione! Un dispositivo per imprimere forme diverse agli elementi della pipeline non sarà adatto per i prodotti laminati profilati.

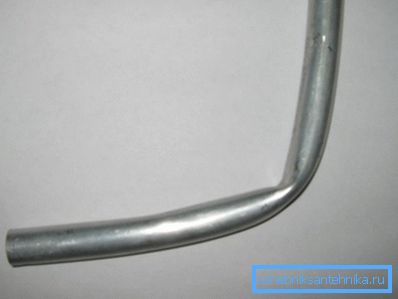

A prima vista, il semplice processo di piegatura dei prodotti è in realtà piuttosto complicato, quindi è necessario eseguirlo con estrema cura per evitare i seguenti difetti:

• Schiacciamento del materiale, con conseguente restringimento del diametro interno del tubo e, di conseguenza, ridotta permeabilità. E la formazione di blocchi in tali luoghi porterà a riparazioni e investimenti per ripristinare l'efficienza del sistema fognario.
• Lo stiramento e l'assottigliamento della parete del tubo, che influenza la sua resistenza, diminuisce la pressione massima consentita.

Fai attenzione! Gli strumenti correttamente selezionati per ogni caso ti consentiranno di eseguire qualitativamente la piegatura dei prodotti in base ai parametri specificati. Con tale strumento è possibile ottimizzare la posa delle comunicazioni nell'edificio, sfruttando efficacemente lo spazio dei locali e senza danneggiare le prestazioni della pipeline.

Qualsiasi piegatrice per tubi può essere acquistata nei reparti edilizi dei supermercati, dopo aver preparato una sommetta adeguata, oppure puoi crearla da solo.

Strumento per la piegatura di tubi tondi

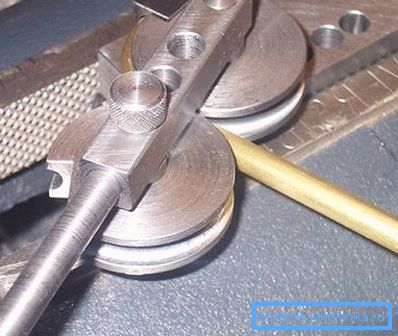

Il design della curvatubi è abbastanza semplice: si tratta di due pulegge lavorate:

• Uno di questi è fisso in modo permanente.
• Il secondo ruota in orbita attorno al primo ad una distanza pari al diametro del tubo piegato.

Anche il principio di funzionamento del dispositivo non crea difficoltà: il prodotto è posto tra le pulegge e, muovendo una puleggia a rotazione libera, si piega lungo un determinato raggio.

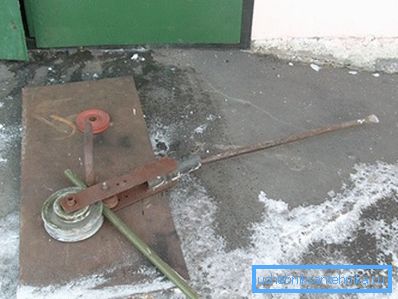

Strumento fatto in casa

Realizzando una pipa per tubi tonda fatta in casa, si prenda immediatamente cura della sua versatilità, cioè della possibilità di piegare prodotti di diversi diametri.

Pertanto, sarà necessario preparare non una coppia di pulegge, ma tre coppie, almeno (proprio come il tubo che corre nella fattoria):

• Una coppia per diametro di mezzo pollice.
• Un altro - su 3/4 pipe.
• Il terzo calcolato su diametro pollici.

Non è possibile acquistare le pulegge necessarie, quindi se non si è un tornitore professionale, ordinarle nel laboratorio più vicino.

Le sfumature di fresatura delle parti principali della curvatubi sono le seguenti:

• Per la produzione di una puleggia, la cosa principale è osservare il raggio e la profondità della scanalatura.
• Le estremità di ogni coppia di ruote dovrebbero avere una tacca simile alla metà di una sezione di tubo.
• Anche il rapporto tra i diametri delle parti è importante. La puleggia fissa deve essere più piccola, poiché da essa dipende il raggio minimo di flessione possibile. Il diametro del secondo (rotolamento) per superare la dimensione fissata non meno di due volte.

Per vostra informazione! Il prezzo delle operazioni di tornitura è basso, quindi non inciderà molto sul costo finale dello strumento.

Successivamente, l'istruzione di azioni indipendenti sul dispositivo della macchina piegatubi:

• La base per l'installazione delle pulegge può servire come un quadrato, tagliato da lamiere con pareti spesse (almeno 10 mm). Dovrebbe immediatamente praticare quattro fori per il fissaggio sul piano di lavoro in officina. Oppure, saldare il quadrato a una colonna scavata e concretizzata da un tubo con un diametro di 100-150 mm.
• Al centro del piatto saldiamo un perno con un diametro uguale al diametro interno della puleggia più piccola. La seconda verticale servirà da tappo per il prodotto piegato.
• Il prossimo passo è la creazione di un meccanismo di rotazione. Da una spessa striscia d'acciaio larga 50 mm, è necessario saldare la lettera P. L'altezza del nostro P-ki dovrebbe essere uguale alla somma del diametro del grande cerchio in movimento e della metà del diametro stazionario. Per i loro elementi di fissaggio in P-ke perforiamo, la distanza tra i piedi di P-ki dovrebbe leggermente superare lo spessore della puleggia.
• Saldiamo una maniglia lunga circa 250 mm verso l'alto di questa parte. Il tubo inserito in esso servirà da leva nel processo di piegatura.

• Raccogliamo tutti i dettagli. La piccola puleggia è inserita all'interno del P-ki ed è montata sul telaio insieme ad essa, fissiamo quella grande con perni e la nostra piegatrice per tubi è pronta.

Suggerimento: Al fine di evitare difetti nel punto di flessione, fissare te stesso e riempire il tubo con sabbia e per facilitare la piegatura di prodotti a pareti spesse con un diametro grande - riscaldarli.

Diversi modi di piegare tubi

1. La curvatubi per tubi in alluminio come, in realtà, anche la piegatrice manuale per tubi in rame può essere di diversi tipi:
2. Leva.
3. Sotto forma di balestra.
4. Idraulico.
5. Electric.

1. Un'opzione interessante è una curvatubi a molla per tubi di rame. È una molla in acciaio di alta qualità con un'estensione a forma di imbuto su un lato per facilitare il ravvivamento. Il tubo viene inserito all'interno della molla, quindi viene eseguita la piegatura. Il materiale resistente della molla allo stesso tempo non consente al tubo di rompersi e schiacciarsi.
2. Una simile curvatubi a molla viene utilizzata anche per tubi in metallo-plastica, differiscono per le forze applicate.

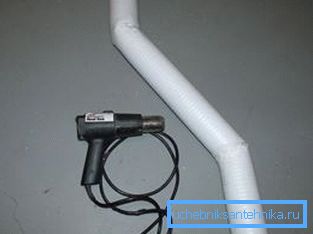

3. I prodotti in plastica sono piegati riscaldando alla curva - per questo è possibile utilizzare un essiccatoio per edilizia.

conclusione

La necessità di utilizzare lo strumento di cui sopra è indiscutibile nei casi in cui la posa della condotta è impossibile a causa di ostacoli esistenti. Viene anche utilizzato per elementi riscaldanti, ad esempio per un asciugatore per asciugamani fatto in casa.

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
