Curvatubi per tubi profilati: caratteristiche di design e

In questo articolo parleremo di come realizzare una curvatubi per un tubo profilato usando materiali disponibili. Inoltre, consideriamo le caratteristiche strutturali che uniscono tutti i disegni della piegatrice per tubi del profilo.

Ma, per cominciare, determineremo le caratteristiche del funzionamento del dispositivo.

Caratteristiche dell'applicazione

Non è un segreto che il tubo metallico di profilo è un materiale da costruzione necessario per l'installazione di oggetti come serre, case estive, tettoie, ecc.

Certo, è facile acquistare pezzi di metallo usati o nuovi già pronti da un profilo curvo, ma il prezzo di un tale acquisto sarà alto. Puoi provare a cambiare la configurazione del metallo cavo con le tue mani. Ma porterà alla deformazione del prodotto e più precisamente alla frantumazione delle sue pareti.

La soluzione a questo problema saranno le piegatrici per tubi per tubi profilati. Perché fatto in casa? Il motivo della scelta di un dispositivo fatto in casa è ovvio: il fatto è che una macchina prodotta correttamente a mano sarà di un ordine di grandezza più forte e più duratura rispetto alla gamma di dispositivi economici offerti.

Il principio del dispositivo è semplice: un metallo cavo con una sezione trasversale rettangolare o rotonda è disposto tra gli alberi, la cui posizione varia in base all'angolo di piega desiderato. Inoltre, gli alberi sono azionati, a causa dei quali il tubo viene laminato e piegato nel modo richiesto.

Una caratteristica di tutte le curvatubi è che il carico meccanico sul pezzo viene distribuito gradualmente e in modo uniforme in punti diversi, a causa del quale non si verificano pieghe delle pareti.

Progettazione di piegatrici per tubi

I disegni della piegatrice manuale per tubi di un profilo possono variare in base al tipo di dispositivo e alle sue caratteristiche di progettazione.

Gli elementi obbligatori nella costruzione di modifiche con azionamento manuale o idraulico sono:

• frame (frame) su cui sono montati tutti i componenti;
• tavola inferiore e superiore;
• due o più arresti del tubo;
• alberi;
• cilindro idraulico o cancello dotato di maniglia.

Il frame su cui sono montati tutti i componenti può essere di due tipi:

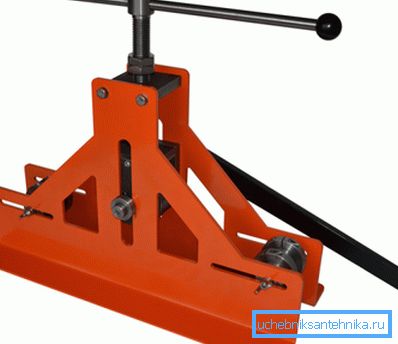

• tipo chiuso caratteristica dei dispositivi fabbricati in fabbrica;
• tipo aperto a causa della semplicità del dispositivo, è tipico per la maggior parte dei dispositivi improvvisati.

Importante: la manutenzione manuale delle istruzioni di dispositivi con una cornice aperta è un ordine di grandezza più semplice rispetto a operazioni simili su un telaio chiuso. Ma nel secondo caso, l'operazione è più sicura, dal momento che non esistono praticamente componenti mobili aperti.

Caratteristiche tecnologiche

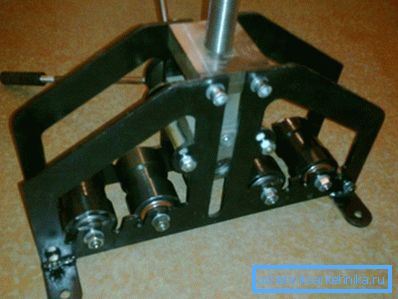

Separatamente, dovrebbe essere notato forma, che è diversi alberi per tubo profilo piegatrici di tubi. Se, lavorando con tubi con una sezione trasversale circolare, vengono utilizzati alberi con intaglio arrotondato, i profili laminati possono essere piegati utilizzando alberi con la configurazione di ritaglio appropriata (vedere anche l'articolo Raccordi per tubi in plastica - una panoramica delle opzioni principali e delle loro caratteristiche).

Tuttavia, tenendo conto del fatto che il profilo che rotola durante la piegatura non implica la necessità di supportare pareti laterali, è possibile utilizzare alberi la cui larghezza sarà molte volte superiore alla larghezza del profilo, il che per ovvi motivi è impossibile quando si lavorano tubi tondi.

Le sottigliezze dell'autoproduzione

Dopo aver considerato il principio di funzionamento e le caratteristiche del dispositivo, è il momento di decidere come realizzare da solo una curvatubi per tubi sagomati.

Per assemblare una semplice piegatrice manuale, sono necessari i seguenti strumenti e materiali:

• saldatrice;
• morsetti;
• LBM "Bulgaro" con dischi per il taglio del metallo;
• quadrato e metro a nastro;
• tagliare il canale o l'angolo in acciaio (la dimensione è selezionata in base alle dimensioni dei tubi);
• un grosso bullone e un dado con una filettatura appropriata (la soluzione migliore sarebbe il cancello, completamente rimosso da una pressa manuale non necessaria);
• 6 grandi cuscinetti unidimensionali;
• tubo a pareti spesse con diametro esterno corrispondente al diametro interno del cuscinetto;
• biella d'acciaio non necessaria con un asterisco dalla bici;
• pignone della bicicletta aggiuntivo dalla ruota posteriore;
• catena della bicicletta.

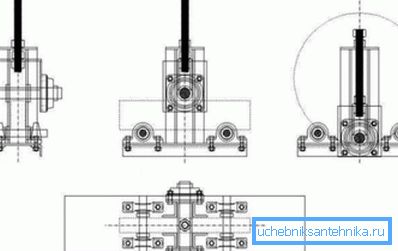

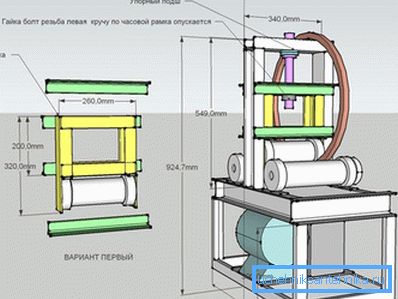

Dopo aver preparato tutti gli strumenti e i materiali, puoi iniziare a lavorare. Ad esempio, useremo il seguente disegno di una piegatrice per tubi improvvisata per un tubo sagomato.

L'istruzione di assemblaggio è semplice e comprende i seguenti passaggi:

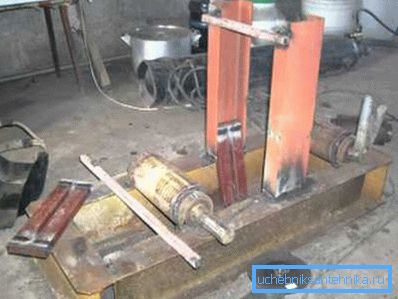

• Dal canale tagliamo gli spazi vuoti per la fabbricazione della cornice orizzontale e li saldiamo in una solida cornice. Se è presente una piastra metallica piena di dimensioni appropriate, è possibile semplificare e accelerare notevolmente l'installazione.
• Le billette per guide verticali vengono tagliate dal canale e vengono saldate in una sorta di ghigliottina a forma di "U". Le guide verticali sono saldate al telaio come mostrato nel disegno.
• Nella fase successiva, i cuscinetti sono saldati al telaio. Se ci sono cuscinetti di questa configurazione come mostrato nel disegno, è possibile utilizzare un giunto bullonato, non saldato.

• Nella traversa superiore delle guide verticali viene praticato un foro sotto il cancello. Un dado precentrato è saldato sopra il foro.
• Un tubo viene inserito nei fori dei cuscinetti montati sul telaio, tagliato in modo che una estremità di 2-3 cm sia lasciata alle due estremità, in modo che i tubi vengano saldati in modo che ruotino attorno al loro asse ma non vadano da un lato all'altro.
• Successivamente, assembliamo dai cuscinetti, dai pezzi del tubo e canalizziamo l'unità superiore, che lungo le guide sarà abbassata ed eserciterà pressione sul tubo curvo. Il piano superiore di questo nodo è progettato per poggiare contro la fine del cancello e esercitare pressione su tutto il nodo, spostandolo verso il letto.

• Forniamo due cuscinetti fissati su un lato del letto con ruote dentate, che sono saldati alle estremità dei tubi.
• Fissiamo la manovella della bicicletta con l'asse del pedale a una delle stelle, che funzionerà come una maniglia.
• Tra gli asterischi allunghiamo la catena e il dispositivo è pronto per l'uso.

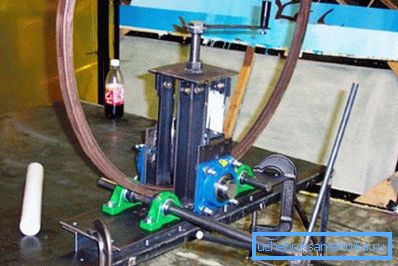

Importante: non abbiamo specificato in modo specifico le dimensioni esatte in quanto tali installazioni sono realizzate da ciò che è a portata di mano. Tuttavia, cercare di assicurarsi che lo spessore del metallo utilizzato non sia inferiore a 2-3 mm.

conclusione

Ora sai come realizzare una piegatrice manuale, che può essere applicata alla fattoria. Puoi trovare ulteriori informazioni utili guardando il video in questo articolo (vedi anche l'articolo Raccordi per tubi in acciaio - analizziamo tutte le caratteristiche).
