Deflettore per tubi: cos'è e perché è necessario

Non tutti sanno cosa sia un deflettore, ma tutti hanno notato cappucci a forma di ombrello sopra i camini di alcune case. Questo design è chiamato "deflettore", che significa "riflettore". Successivamente, diamo un'occhiata più da vicino a questo elemento del camino, al suo scopo e consideriamo come realizzare da soli un dispositivo del genere.

Perché hai bisogno di un deflettore

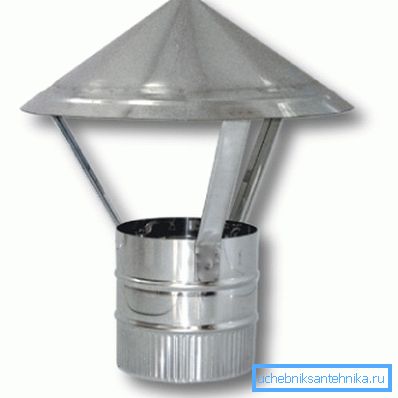

Il design del deflettore è piuttosto semplice, spesso è costituito da un corto guscio di tubo con un ombrello, che viene posto sul tubo del camino. Il deflettore è anche chiamato banderuola o scatola del fumo (scopri qui come vengono sostituiti i tubi delle acque reflue).

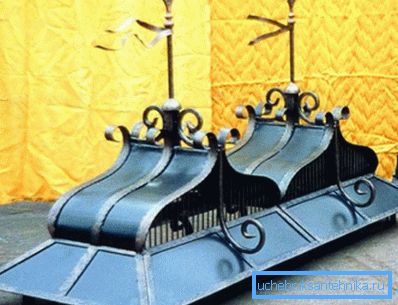

Fai attenzione! La foschia non ha solo una funzione pratica, ma è anche un vecchio elemento architettonico. Alcune varianti della sua esibizione fino ad oggi rimangono una vera opera d'arte.

Per quanto riguarda il suo scopo pratico, il camino è destinato principalmente a migliorare la spinta, deviando il flusso d'aria. Quindi il suo nome è "riflettore". Quando il vento viene riflesso, una zona di bassa pressione appare davanti al camino, con conseguente aumento della spinta.

Gli studi hanno dimostrato che l'uso del camino anche più semplice aumenta l'efficienza di qualsiasi camino del 20% e la sua efficienza non dipende dalla direzione del vento e da altre condizioni.

Tuttavia, questa non è la sua unica funzione, ha senso installare i deflettori sui camini per altri motivi:

• Protegge il camino dalle precipitazioni.
• Impedisce ai detriti di entrare nel tubo.
• Previene la penetrazione di creature viventi.
• Protegge il materiale del tetto da scintille volanti.

Tipi di deflettori

Dominic di recente è venuto in tutti i tipi.

Possono differire:

• Forma del cappuccio;
• la progettazione;
• Materiali di cui sono fatti, ecc.

Pertanto, nel seguito diamo un'occhiata più da vicino alla loro specie.

forma

Ora i tappi delle seguenti forme godono della più grande popolarità:

• Con un cappello piatto;
• tenda;
• Con un cappuccio semicircolare;
• cono;

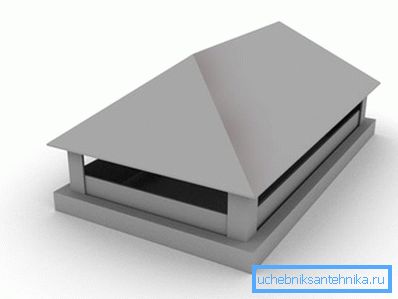

• Gambrel.

Suggerimento: La scelta del deflettore dipende in gran parte dall'architettura dell'edificio, ad esempio, i deflettori in rame con un cappello piatto sono solitamente usati su case realizzate in stile moderno. Sugli edifici moderni, i cappucci con un cappuccio semicircolare sembrano migliori.

materiale

Per quanto riguarda i materiali per camini, il più delle volte sono fatti di ferro zincato. È vero, recentemente ci sono prodotti ricoperti di smalto o addirittura uno strato di plastica.

Raramente trovato banderuola di rame. Poiché la decorazione del tetto viene solitamente utilizzata per prodotti contraffatti, che possono avere una varietà di forme. Certamente, il prezzo del designer flyugarok può essere molto alto.

disegno

I disegni di questi dispositivi, ce ne sono alcuni, i più popolari di recente sono i seguenti:

• TsAGI;
• Deflettore Grigorovich;
• "Dente di fumo";
• Apri Astato;
• Sferico con rotazione;
• Round "Voller";
• Star "Shenard".

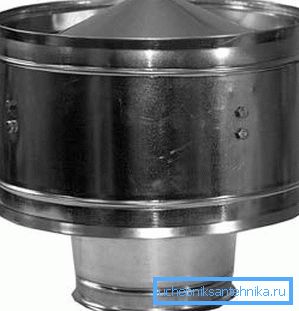

Il deflettore di sfiato più comune è un camino TsAGI, quindi, ad esempio, considera la sua struttura.

Quindi, questo design è composto dai seguenti elementi:

• ingresso;
• Alloggiamento del deflettore;
• diffusore;
• staffe;
• Umbrella.

Produzione flyugarki

Va notato che puoi creare un deflettore sul camino con le tue mani e, in questo, non c'è nulla di complicato. È solo necessario preparare un foglio di metallo e completare il disegno, dopo di che tagliare le parti e assemblarle.

Ad esempio, il deflettore fai-da-te per un tubo tondo è il seguente:

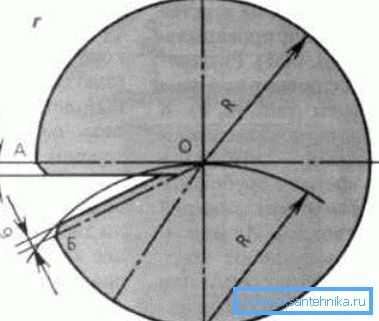

• Per prima cosa devi disegnare un cerchio sul foglio. Il suo raggio dovrebbe essere maggiore del raggio del camino.
• Quindi, attraverso il centro del cerchio, dovrebbero essere disegnate le linee centrali perpendicolari.. Successivamente, nel punto di intersezione O1 è necessario posizionare la gamba di una bussola ed eseguire una tacca B, il raggio della tacca deve essere uguale al raggio del cerchio. Il punto di intersezione del serif deve essere collegato con una linea al centro del cerchio.
• Quindi devi tagliare un cerchio e tagliare un segmento di AOB al suo interno, che ti permetterà di ottenere un cono. È necessario lasciare i bordi per la piega.
• Successivamente, la parte finita deve essere arrotolata in un cono e raccogliere i bordi.
• Quindi è necessario rivettare i quattro rack sul cono e installare il prodotto sui tubiy. Per ripararlo, è possibile praticare fori in rastrelliere e un camino e fissare la struttura con bulloni o viti.

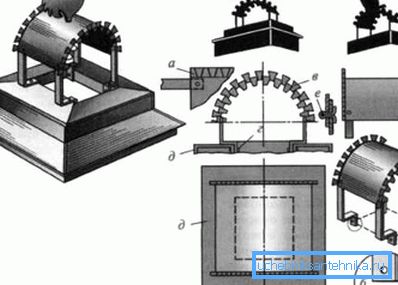

Il deflettore di un camino quadrato o rettangolare con le proprie mani è il seguente:

• Prima di tutto, è necessario tagliare un rettangolo di acciaio di dimensioni tali da poterlo sovrapporre all'apertura del tubo quando piegato.
• Per decorare un camino, dai suoi due lati è necessario realizzare tagli obliqui identici, che si trovano alla stessa distanza, che permetteranno di ottenere segmenti trapezoidali.
• Quindi è necessario creare quattro rack di acciaio e fissarli con i rivetti agli angoli del rettangolo.
• Le estremità dei montanti sono piegate come mostrato nel diagramma e in esse viene praticato un foro.
• Il rettangolo deve essere piegato ad arco e inserito nel camino. Per fissare la struttura, nel camino è necessario praticare dei fori e inserire chiodi o perni che dovrebbero entrare nei fori dei camini.

Questo lavoro è finito Abbiamo considerato i disegni più semplici di flyugarok. Se lo si desidera, è possibile eseguire deflettori più complessi e persino decorarli con una banderuola.

conclusione

Il deflettore è un elemento importante del camino, in quanto non solo aumenta il desiderio, ma impedisce anche un numero di problemi associati al suo intasamento. Inoltre, può svolgere un ruolo importante nel design della casa, sottolineando la sua appartenenza a uno stile particolare. Inoltre, un tale dispositivo può anche essere realizzato in modo indipendente (vedere anche l'articolo Tipi di tubi di scarico e connessioni: criteri di selezione).

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
