La curvatubi - caratteristiche dello strumento e della sua
Spesso, quando si eseguono vari lavori in campagna o in garage, è necessario piegare il tubo attorno a un determinato cerchio per ottenere la forma geometrica corretta. Per raggiungere tale risultato è possibile solo con l'aiuto di uno strumento speciale, tuttavia, sarà costoso acquistare un dispositivo per diverse operazioni. Per aiutare a risolvere questo problema, in questo articolo vedremo come realizzare da solo un pipe bender.
Caratteristiche dell'apparecchiatura
Scopo del dispositivo

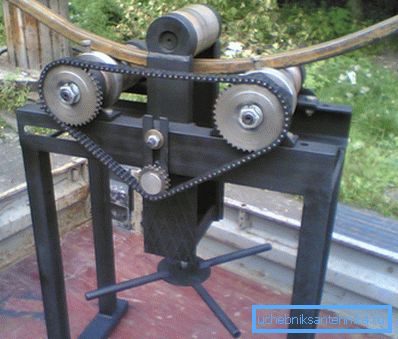

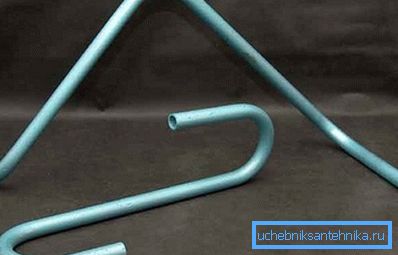

Nella fabbricazione di varie strutture metalliche, come gazebo, serre, recinzioni, mobili da giardino, ecc., I tubi profilati sono molto popolari perché sono materiali resistenti, durevoli e convenienti. Tuttavia, la tecnologia di produzione di alcune di queste strutture richiede che i tubi vengano piegati a un certo raggio o ad una certa angolazione. Inoltre, durante l'installazione della pipeline potrebbe essere necessario eseguire la piegatura.
È impossibile eseguire un'operazione del genere con le mani, ma la piegatrice per tubi ti consentirà di affrontare l'operazione senza troppe difficoltà. Con esso, puoi piegare i tubi con un angolo da 0 a 180 gradi. Il più spesso in tali dispositivi ha usato l'azionamento elettromeccanico o idraulico.
Devo dire che questo strumento è abbastanza versatile, in quanto consente di piegare vari tipi di tubi:
- Caldaie;
- gas;
- acqua;
- Profilo, ecc.
Per quanto riguarda il materiale, possono essere fatti da:
- Sono diventato;
- di rame;
- alluminio;
- Metallo e plastica.
L'unico diametro del tubo dovrebbe essere non più di due pollici. Di conseguenza, lo scopo di questo strumento è molto ampio.
In particolare, è usato:
- Nei locali caldaie;
- Stazioni di servizio;
- Durante l'installazione di sistemi di riscaldamento e idraulici, ecc.
Tipi di infissi
Prima di procedere alla produzione dello strumento, considerare quali tipi di curvatubi esistono:

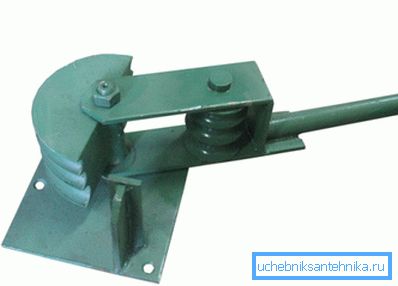

| manuale | Progettato per eseguire operazioni come la piegatura di anelli e archi di diversi raggi. Il suo peso è solitamente piccolo, il che consente di trasportare l'utensile sul luogo di lavoro con strutture metalliche. Il prezzo di un tale prodotto non è relativamente alto. Lo strumento può lavorare con tubi profilati con una sezione trasversale fino a 4x4 cm e tondi, con un diametro fino a 3x3 cm. |

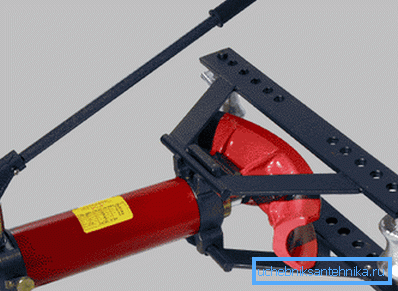

| Idraulico manuale | L'azionamento di questo strumento ha un'installazione idraulica che migliora la forza dell'operatore. Di conseguenza, i tubi di grande diametro possono essere piegati. L'apparecchio è raccomandato per l'installazione e lo smantellamento di gasdotti e condutture dell'acqua. |

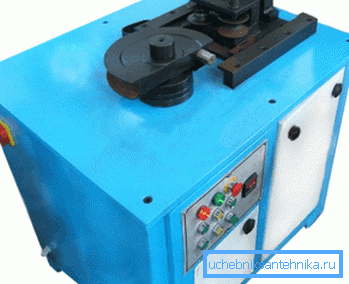

| elettrico | Utilizzato per lavorare con tubi su una scala di produzione. Permettono di piegare prodotti profilati con una sezione fino a 80-40 mm. Il limite di diametro dei tubi rotondi è di 30 mm. Una caratteristica di questi prodotti è l'alta prestazione e la disponibilità di funzioni aggiuntive, come il controllo tramite pulsanti o pedali, rotazione in entrambe le direzioni, ecc. |
Inoltre, tutti gli strumenti esistenti differiscono in termini di condizioni operative per:
- Manuale - usato per uso domestico o direttamente sul luogo di installazione dei tubi.
- Stazionario: sono macchine utilizzate nelle aziende in cui la curvatura dei tubi è parte del processo.
Suggerimento: Se è necessario ottenere un ampio raggio del tubo, ad esempio per la produzione di una serra ad arco, abbattere le tavole e tagliare un semicerchio del raggio desiderato. Dopo di ciò, puoi aggirare il tubo con le tue mani attorno a questo dispositivo.
Fabbricazione di utensili
È abbastanza semplice eseguire un semplice dispositivo di piegatura.
L'unica cosa di cui avrai bisogno sono alcune abilità idrauliche, così come alcuni strumenti:
- Saldatrice;
- bulgara;
- Metro a nastro e matita.
Per quanto riguarda i materiali, avrete bisogno di diversi fogli di metallo con uno spessore di 3 e 10 mm, oltre a diverse barre d'acciaio.
Quindi, l'istruzione ha questo aspetto:

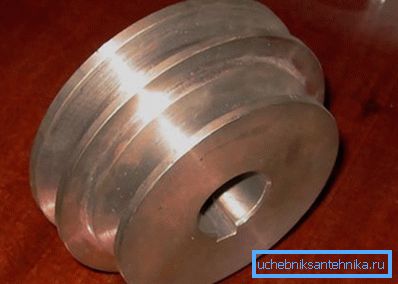

- Il primo passo è preparare le pulegge. Per rendere il dispositivo universale, ad es. per tubi di diverso diametro, dovrebbero essere usate due pulegge triple: una coppia per tubi da mezzo pollice, una coppia per tubi in pollici e una coppia per tubi da tre quarti. Immediatamente devo dire che per comprare tali pulegge non funzionerà, quindi devono essere ordinati in officina.
Su ciascun lato della ruota dovrebbe esserci una rientranza corrispondente a metà del diametro del tubo. Il rullo fisso deve avere un diametro minimo, poiché dipende dal raggio di curvatura minimo.
- Successivamente è necessario fare una base di metallo con uno spessore di circa 10 mm, che è una piastra quadrata con fori agli angoli, per il fissaggio al tavolo.
- Quindi nel centro della piastra è necessario installare mediante saldatura un perno, il cui diametro deve corrispondere al diametro interno della piccola puleggia tripla.
- Dopo che il letto sarà pronto, è necessario eseguire il meccanismo di rotazione. Per fare questo, prima di tutto è necessario far bollire la parte a forma di U di due piastre di metallo. L'altezza delle gambe della parte deve corrispondere al diametro della puleggia piccola e grande, in modo che in questa distanza si adattino completamente una grande puleggia mobile e metà della stazionaria.
- Un manico lungo circa 25 cm è saldato alla parte superiore della parte, un tubo che fungerà da leva verrà successivamente inserito su questa maniglia.
- Successivamente, un grande pin viene installato sul bordo della parte, che è fissato con coppiglie. Una piccola puleggia viene posta sul perno di base con l'intera struttura.
- Ora rimane solo per eseguire l'enfasi - per questo, un altro pin è saldato e una puleggia è messa su di esso.

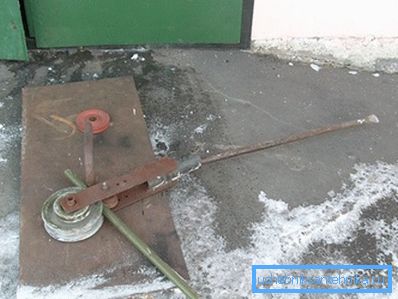

Il processo di produzione di parti completato. Ora rimane solo per fissare lo strumento sul tavolo e puoi iniziare a piegare i tubi.
Suggerimento: Per evitare che il tubo si appiattisca durante la piegatura, dovrebbe essere riempito di sabbia e le estremità dovrebbero essere tagliate con il choopy.
conclusione
Ogni master di casa può eseguire da solo una piega manuale. Naturalmente, questa operazione richiederà del tempo, tuttavia, questo strumento è davvero utile e, sicuramente, tornerà utile in azienda più di una volta.
Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
