Maschi per la ventilazione: varietà principali e loro

Quando si installa una cappa da cucina con uno sfiato nella ventilazione, oltre all'unità stessa, viene utilizzato un condotto dell'aria, che a sua volta collega la cappa all'albero di ventilazione. Il condotto è formato da tubi rettangolari o tondi e raccordi che consentono di modificare la direzione del percorso.

Un principio simile è utilizzato per i sistemi di ventilazione industriale, dove, in base alle caratteristiche costruttive e specifiche di un oggetto da costruzione, i tubi diritti si alternano con elementi sagomati che consentono di cambiare la direzione del percorso all'angolo richiesto.

In questo articolo parleremo dei principali tipi di elementi sagomati usati per cambiare la direzione del condotto.

Caratteristiche del design

Una piega (ginocchio) è un elemento di collegamento nella canalizzazione che consente di cambiare il corso del sistema di ventilazione con le mani. Le curve moderne in vendita sono prodotti fabbricati utilizzando vari materiali, tra cui acciaio nero, acciaio inossidabile o galvanizzato, plastica (per l'installazione di estratti domestici), ecc.

Un tipo separato di ginocchia dovuto alle caratteristiche del design, non viene usato come elemento di collegamento nella costruzione di condotti dell'aria, ma come emissioni laterali esterne industriali. In tali elementi, vengono installate speciali pareti di barriera o percola che impediscono la penetrazione di detriti e corpi estranei nelle tubazioni.

Importante: l'area della presa d'aria è un parametro importante da considerare quando si sceglie un prodotto.

L'area in questo caso è determinata dalla formula Sc = L x 2,778 / V.

• Sc è l'area calcolata
• L è la portata d'aria che passa attraverso il tubo.
• V è la velocità con cui l'aria si muove attraverso la ventilazione,
• 2,778 è un coefficiente in base al quale le dimensioni sono coerenti (ad esempio, metri e centimetri).

Classificazione in base al tipo di materiali di produzione

In base al tipo di materiale di produzione utilizzato, le curve utilizzate nella costruzione dei sistemi di ventilazione sono suddivise nelle seguenti modifiche:

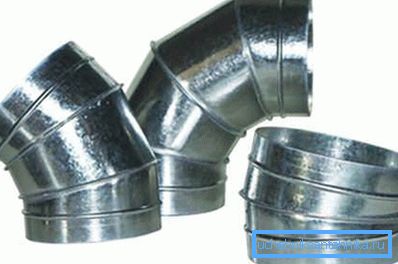

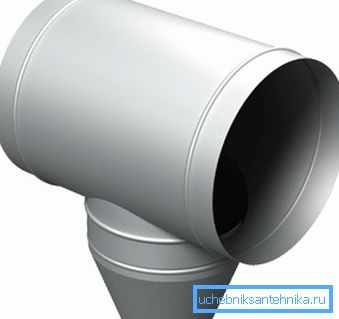

• Linee di sfiato galvanizzate - realizzate in acciaio nero, rivestite con uno strato sottile di zinco. La gamma di prodotti è rappresentata dalle modifiche utilizzate nella costruzione di sistemi industriali e domestici.

Il vantaggio principale di questi prodotti è un prezzo abbordabile combinato con la resistenza alla corrosione.

• Le modifiche fatte di acciaio inossidabile sono usate raramente, poiché il loro prezzo è alto e il peso esercita un carico significativo sulla superficie delle pareti o dei pavimenti. Di norma, i prodotti in acciaio inossidabile sono realizzati con un diametro ridotto e vengono utilizzati esclusivamente nella formazione di sistemi di ventilazione domestici.
• I gomiti in acciaio nero sono popolari nella costruzione di condotti industriali. La rilevanza di questi prodotti è dovuta al basso costo. L'uso di tali modifiche non è raccomandato quando si costruiscono sistemi progettati per l'aria di scarico con umidità eccessiva.

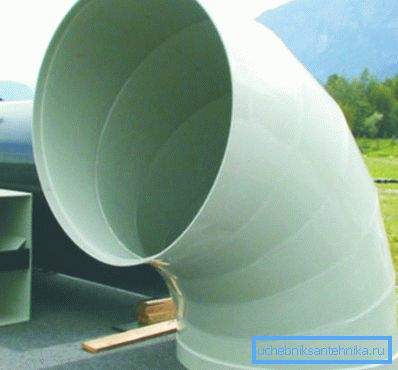

• Le modifiche plastiche sono fatte di materiali polimerici resistenti a carichi e deformazioni meccaniche. I prodotti sono utilizzati solo nella produzione di ventilazione domestica.

Altri criteri di selezione

Dopo aver deciso su quali materiali di produzione sono state realizzate le curve di ventilazione, considerare i restanti criteri in base ai quali viene determinata l'istruzione per la scelta della modifica appropriata.

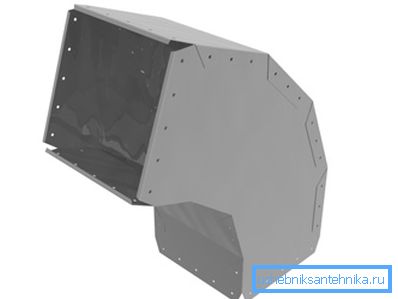

• In conformità con la configurazione della sezione trasversale, si distinguono prodotti rotondi e rettangolari.. Direttamente sulle prestazioni del sistema, la forma della sezione trasversale non influisce in alcun modo. La scelta della configurazione della sezione trasversale, più spesso, è motivata dalla forma dell'apertura di scarico sull'attrezzatura di ventilazione utilizzata.

Importante: la differenza nella configurazione delle sezioni può essere compensata utilizzando adattatori speciali. Ma dobbiamo ricordare che l'uso di adattatori riduce il condotto aerodinamico e influisce negativamente sulle prestazioni del sistema nel suo complesso.

• I prodotti metallici possono essere fatti di acciaio con uno spessore di lamiera da 0,55 a 8 mm.

Quando si assemblano i sistemi domestici, vengono utilizzate le ginocchia della lamiera d'acciaio più sottile, il cui peso non avrà un effetto meccanico sulla parete o sul rivestimento su cui è fissato il condotto di ventilazione. Nell'assemblaggio di sistemi industriali vengono utilizzati prodotti in lamiera d'acciaio spessa.

Questo perché con un grande diametro del condotto solo a causa dell'ampliamento dello spessore della parete, è possibile salvare la configurazione della sezione trasversale.

• In base al tipo di connessione, vengono utilizzati i gomiti di tipo flangiato (utilizzati per l'assemblaggio di sistemi industriali) o le modifiche del tipo a nipplo, dove viene utilizzata una gomma di tenuta per ottenere la tenuta richiesta.

Le modifiche con una connessione capezzolo sono caratterizzate da semplicità e scadenze strette per l'installazione. Ma tali ginocchia sono utilizzate solo nei sistemi domestici, dove la capacità di alimentazione dell'aria è bassa.

• In base all'angolo di rotazione, le modifiche calcolate a 45 e 90 gradi sono diverse.. Tuttavia, su richiesta del cliente, è possibile eseguire piegature, la cui angolazione viene selezionata in base a determinate caratteristiche del sito di costruzione in cui viene eseguita l'installazione.

Importante: il raggio di sterzata è una caratteristica del ginocchio con una sezione trasversale circolare. Nei prodotti standard, il raggio di sterzata è uguale al diametro della sezione. Se necessario, questo parametro può essere modificato in base alle esigenze del cliente.

È possibile fare a meno dell'assemblaggio del condotto

Se la configurazione della stanza non implica la possibilità di condurre il condotto verso l'esterno o all'interno dell'albero di ventilazione, i cappucci di scarico possono essere applicati senza essere ventilati alla ventilazione.

Al centro di tali dispositivi sono applicati filtri di assorbimento che assorbono e accumulano odori sgradevoli. Cappe per la cucina senza scarico nella ventilazione, si rifiuteranno di installare il condotto. Ma i filtri, come il riempimento, è necessario cambiare, altrimenti le loro prestazioni diminuiscono.

conclusione

Ora sappiamo quali sono le istruzioni per scegliere i condotti per l'assemblaggio di un condotto d'aria e possiamo scegliere quei componenti con i quali la ventilazione avrà prestazioni invidiabili (vedi anche l'articolo Riscaldatori per ventilazione: tipi, installazione, calcolo).

Altre informazioni utili possono essere trovate guardando il video in questo articolo.
