Morsetti per il fissaggio di tubi in pvc e altri metodi di

Nel processo di installazione di sistemi di tubi in plastica, non solo la qualità del materiale stesso è molto importante, ma anche la corretta selezione di elementi di fissaggio, che garantisce un funzionamento efficiente e affidabile della pipeline creata. Questo articolo prenderà in considerazione vari metodi di fissaggio e installazione di autostrade in tubi di PVC, per la realizzazione dei quali possono essere utilizzati clip e morsetti per il fissaggio di tubi secondo GOST 24137 80.

Tipi di elementi di fissaggio per prodotti in polivinilcloruro

Il processo di fissaggio del gasdotto durante l'installazione non richiederà l'acquisto di attrezzature specializzate.

Al fine di produrre un fissaggio affidabile e di alta qualità dei materiali in PVC durante la posa del percorso della pipeline, vengono utilizzati i supporti per tubi del tipo seguente:

• Clip di plastica;
• Morsetto di montaggio

Passo di montaggio

L'installazione fai-da-te degli elementi di fissaggio richiede il rispetto di alcune regole al fine di garantire un funzionamento efficiente e a lungo termine della pipeline. Al fine di evitare il verificarsi di deflessioni della linea, è necessario mantenere rigorosamente la distanza consigliata tra gli elementi di fissaggio. (Vedi anche l'articolo Frizioni per tubi: caratteristiche.)

Le norme e i regolamenti tecnici stabiliscono che le clip e i morsetti per i tubi di fissaggio devono essere posizionati come segue:

1. Intervallo di installazione per tubi di piccolo diametro (non più di 20 mm):
2. Ambiente freddo di funzionamento del sistema - 80 cm;
3. Autostrada acqua calda (oltre 60 gradi) - 65 cm;
4. Per installare una tubazione con un diametro di 40 mm, il passo tra i dispositivi di fissaggio dovrebbe essere di 95 cm per la fornitura di acqua calda e 110 per l'acqua fredda;
5. Le autostrade con un diametro maggiore di 110 mm o più di diametro sono fissate da elementi situati a 185 cm l'uno dall'altro per il trasporto di liquidi freddi e 160 cm per lo spostamento di acqua calda.

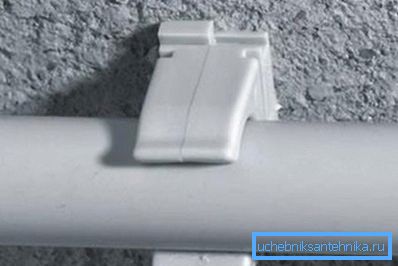

Montaggio a clip

Le clip idrauliche per tubi in PVC sono realizzate con tecnologia in nylon.

È questo tipo di additivo che consente al prodotto di conferire importanti caratteristiche prestazionali, come ad esempio:

• Aumento del coefficiente di stabilità termica;
• Ad alta resistenza, resistere agli effetti del tipo meccanico;
• Facilità e semplicità di installazione;
• Prezzo basso

Prodotti come clip sono disponibili sul mercato in una vasta gamma di formati, in modo da poter scegliere il più adatto per il fissaggio di tubi di vari diametri. Al fine di produrre un fissaggio affidabile di questo tipo di elementi sono selezionati, in modo che il diametro interno corrisponda esattamente al diametro esterno del tubo.

I supporti per la rete a forma di clip forniscono loro un movimento assiale durante il processo di espansione quando la temperatura aumenta. È per questo motivo che vengono più spesso utilizzati durante la creazione di un sistema per il trasporto di acqua calda o per sistemi di riscaldamento.

Consiglio. Ad esempio, se è necessario posizionare diversi rami del gasdotto vicini tra loro per il fissaggio al muro, è possibile utilizzare clip doppi.

Utilizzando le fascette stringitubo

Se il sistema di comunicazione viene creato da materiali di grandi diametri per il trasporto di masse con un peso grave, allora è più opportuno usare clip non di plastica, ma morsetti. Strutturalmente, un tale prodotto è una tradizionale cravatta a vite, all'interno della quale è presente una guarnizione in gomma accuratamente posata.

Questo tipo di elemento consentirà di compensare la vibrazione del sistema nel processo di trasporto di grandi volumi di terreno. È perché nel processo di gravi e significative fluttuazioni della rete, ti permettono di mantenere saldamente la posizione di ciascuna delle sue sezioni.

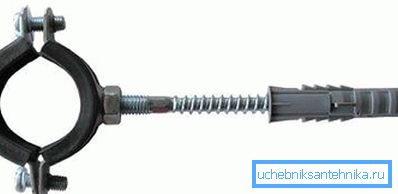

I morsetti per il fissaggio dei tubi in PVC sono completi di tasselli e borchia specializzata. Nel mercato troverai sia fascette per tubi in plastica che in acciaio.

Nonostante il fatto che il fissaggio con l'aiuto di tali elementi sia considerato piuttosto rigido, compiendo sforzi nel processo di riparazione del sistema, è possibile ottenere i seguenti risultati:

• Fissazione rigida della tubazione, ottenibile solo con il massimo serraggio di tutti i bulloni. Questa proprietà consente di utilizzare elementi di fissaggio per fissare una parte del sistema per ridurre al minimo lo spostamento;
• Supporto galleggiante per prodotti in PVC. Se gli elementi di fissaggio non sono abbastanza serrati, allora ci sarà un piccolo spazio, consentendo il libero movimento della tubazione. Questo tipo di installazione può essere richiesto in caso di fluttuazioni di temperatura nell'ambiente di lavoro.

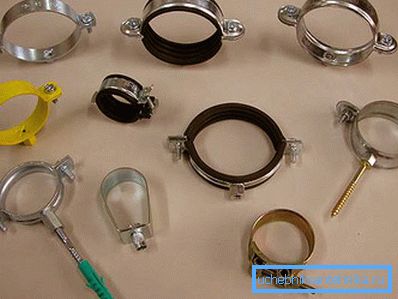

I principali tipi di morsetti

Ci sono morsetti del seguente modulo:

1. Fascette per cavi. Tali prodotti abbastanza semplici sono anche chiamati morsetti. I produttori forniscono loro elementi di fissaggio situati all'interno. Sono utilizzati per fissare e fissare i cavi su diverse superfici, sia verticali che orizzontali. Tali massetti sono fatti di poliammide, che è un polimero durevole;
2. Morsetti per tubi. Il peso del morsetto per i tubi di fissaggio è il più grande, perché renderli dall'acciaio. Consistono di due parti che sono imbullonate insieme. L'affidabilità e la tenuta del supporto forniscono una guarnizione in gomma all'interno del prodotto, ma ci sono opzioni senza di esso;
3. Elementi di fissaggio per costruzioni per il fissaggio dei tubi vengono utilizzati per creare impalcature. Hanno una forza invidiabile e permettono non solo di collegare i dettagli della foresta, ma anche di collegarli alle superfici portanti;
4. Cintura o verme utilizzato per collegare tubi e tubi, nonché per il fissaggio a pareti e soffitti.

Fai attenzione! I morsetti a vite senza fine oltre alla funzione di fissaggio consentono di mantenere la tenuta dei tubi.

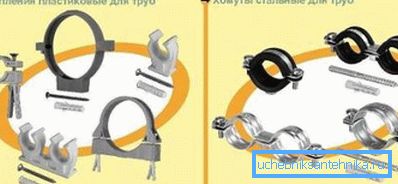

Oltre alla classificazione per tipo, tali elementi di fissaggio sono classificati in base al materiale da cui sono realizzati:

1. metallo;
2. Plastic.

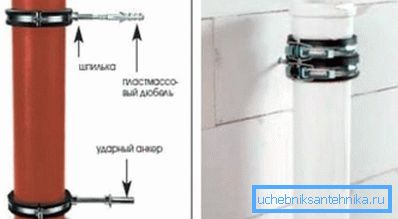

L'ordine di elementi di fissaggio con morsetti

Utilizzando tali prodotti come un morsetto per il fissaggio di tubi 110 o di dimensioni diverse durante il processo di installazione, è possibile eseguire tutti i lavori sulla posa dei tubi abbastanza rapidamente.

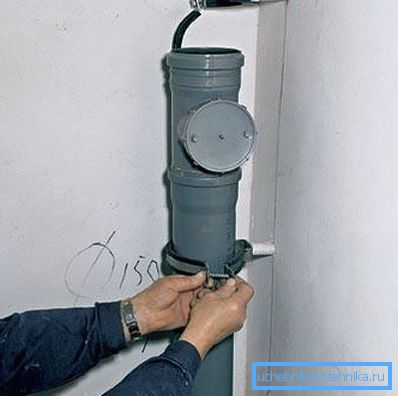

Per fare ciò, dovrebbe essere eseguita la seguente istruzione passo-passo:

1. Per cominciare, l'intera strada deve essere contrassegnata.

Consiglio. A questo punto, non devi dimenticare che il sistema di fognatura è posizionato ad angolo. Se si è impegnati a installare il sistema di alimentazione dell'acqua in stanze non riscaldate, è necessario installare anche sotto una pendenza per evitare il ristagno e l'accumulo di acqua.

1. Nel luogo di installazione del percorso, è necessario contrassegnare le posizioni degli elementi di fissaggio, tenendo conto delle distanze consentite tra di loro;
2. Praticare fori nelle posizioni di installazione per il tassello;
3. Con l'aiuto di un martello e un cacciavite, è necessario montare i morsetti in punti precedentemente marcati e forati;
4. Nella fase finale, inseriamo i tubi nei morsetti e stringiamo il fissaggio al livello richiesto.

In conclusione

Utilizzando prodotti come clip e morsetti, sarete in grado di installare la pipeline in modo indipendente e sufficientemente rapido senza utilizzare uno strumento specializzato e senza competenze speciali.

Bene, i tubi, fissati in questo modo, eseguiranno tutte le funzioni loro assegnate per un lungo periodo senza problemi. Il video in questo articolo fornirà ulteriori informazioni su come produrre elementi di fissaggio in PVC.
