Morsetti per tubi metallici - tipi e usi

Sebbene i morsetti metallici non siano direttamente coinvolti nel trasporto di liquidi o gas attraverso la pipeline, tuttavia, svolgono un ruolo importante nell'installazione del sistema. Molto spesso vengono utilizzati per riparare i tubi, tuttavia alcuni dei loro tipi consentono la riparazione di emergenza della pipeline, in caso di depressurizzazione.

Successivamente, diamo uno sguardo più da vicino a questi prodotti, consideriamo i loro tipi e le caratteristiche dell'applicazione.

Informazioni generali

Come regola generale, i morsetti sono cerchi, costituiti da due parti, fissati insieme mediante viti di accoppiamento. I morsetti metallici in acciaio per tubi di fissaggio sono anche elementi per fissarli su diversi piani.

Potrebbe essere:

• Tassello di plastica con un perno autofilettante;
• Dadi di collegamento

Grazie agli elementi di fissaggio, i morsetti possono essere fissati a parete, soffitto o pavimento. Per quanto riguarda i morsetti di riparazione, sono di solito più larghi e non hanno elementi di fissaggio, ma per il resto non differiscono molto da quanto sopra.

Indipendentemente dal tipo di prodotti, i loro vantaggi sono il prezzo basso e la facilità di installazione. In genere, l'installazione richiede alcuni minuti.

Fai attenzione! Di norma, i supporti vengono installati sui giunti della tubazione, il che consente di garantire la tenuta e la durata della connessione.

Le principali caratteristiche delle parti sono:

• Diametro interno della parte;
• spessore;
• larghezza;
• Intervallo di serraggio.

Inoltre, i prodotti variano in:

• la costruzione;
• Destinazione.

Successivamente, dare uno sguardo più da vicino le caratteristiche di fissaggio e riparazione di morsetti metallici.

Morsetti per tubi

Caratteristiche speciali

Prima di tutto, va detto che il compito di fissare i tubi spesso non interferisce con la costruzione del movimento lungo l'asse. Ciò è particolarmente importante per le condutture di riscaldamento e acqua calda, dove l'espansione termica può essere abbastanza consistente.

Allo stesso tempo, un fissaggio affidabile è di particolare importanza per le tubazioni a cava, dove i giunti di tubi sono realizzati con guarnizioni in gomma. Anche una leggera deviazione dal loro asse può portare alla deformazione della gomma e, di conseguenza, alla depressurizzazione della condotta. Un esempio di tali sistemi è il liquame di plastica a flusso libero.

Pertanto, ci sono due tipi di montaggio:

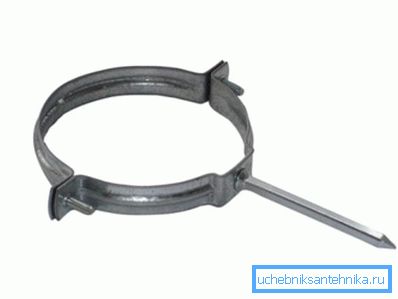

A seconda del tipo di connessione, ad es. mobile o fisso, il design del prodotto potrebbe essere leggermente diverso. Ad esempio, un dispositivo di fissaggio scorrevole ha un arrotondamento all'interno e può essere utilizzato senza rivestimento.

Tuttavia, in ogni caso, il morsetto metallico per i tubi di fissaggio è caratterizzato da elevata affidabilità e durata. Inoltre, è adatto per l'installazione di vari tipi di tubi e qualsiasi tipo di pipeline.

montaggio

Il processo di montare i titolari con le proprie mani non è un grosso problema. La cosa più importante è determinare correttamente la loro posizione, tenendo conto del fatto che sono posizionati verticalmente a una distanza di 2-3 metri l'uno dall'altro e orizzontalmente a una distanza di 1,5 - 2 metri.

Quando si attaccano i supporti, è necessario utilizzare un sigillo di gomma. Pavda, come menzionato sopra, durante l'installazione di guarnizioni scorrevoli hardware non può essere utilizzato.

Suggerimento: Se due tubi passano fianco a fianco, è possibile utilizzare un doppio morsetto per fissare i tubi metallici per fissarli l'uno rispetto all'altro.

La procedura di montaggio è la seguente:

• Prima di tutto, sul muro o su un altro piano, vicino al quale passerà la tubazione, i punti della posizione degli elementi di fissaggio sono delineati. È consigliabile eseguire questa procedura prima di installare la pipeline.
• Quindi, il tassello viene installato secondo lo schema standard e il morsetto è attaccato ad esso con una vite.
• Successivamente, il tubo viene inserito nel morsetto e il dispositivo di fissaggio viene serrato.

Fai attenzione! I morsetti metallici scorrevoli per le tubazioni non devono essere troppo stretti, in modo che non interferiscano con l'espansione della temperatura dei tubi.

Morsetti per tubi

Caratteristiche del design

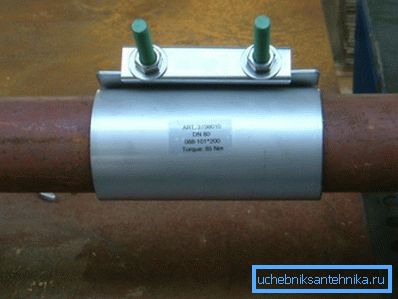

Quando si sigillano le perdite, questo prodotto viene utilizzato come benda.

Pertanto, il suo design è costituito da due elementi:

• Materiale di crimpatura in acciaio;
• Il sigillo interno è chiamato un polsino.

Molto spesso, la gomma corrugata viene utilizzata come guarnizione che sigilla l'area danneggiata della tubazione. Oltre alla sigillatura, questo materiale svolge un'altra funzione: impedisce al tubo di deformarsi in caso di un forte serraggio delle viti di fissaggio.

Algoritmo di installazione della fasciatura

Le istruzioni per eliminare le perdite usando una fascetta stringitubo sono le seguenti:

• Al primo segno di depressurizzazione del sistema, è necessario identificare rapidamente la sezione danneggiata della pipeline.
• Inoltre, in base alla dimensione del danno, viene scelto il morsetto, che dovrebbe coprirlo completamente.
• Dopodiché, le orecchie del prodotto si piegano in modo che possano tenere il tubo intorno a loro.
• Dopo che la benda si trova di fronte all'area danneggiata, è necessario serrare i bulloni finché la guarnizione di gomma non viene premuta contro il tubo il più saldamente possibile.
• Se i bulloni sono troppo lunghi, devono essere tagliati con una smerigliatrice.

Questo ha completato la riparazione della pipeline. L'esecuzione di tutte le azioni sopra descritte richiederà non più di cinque minuti. Di conseguenza, una tale fasciatura sarà in grado di assicurare la tenuta dell'area danneggiata per diversi anni.

Tuttavia, non dimenticare che questa operazione si riferisce a casi di emergenza e temporanei. Pertanto, l'area difettosa è ancora desiderabile il prima possibile per sostituire la nuova pipa o la miscela.

conclusione

I morsetti metallici sono il tipo più conveniente di elementi di fissaggio per condotte domestiche. Inoltre, la loro corretta installazione aumenterà la vita del sistema e ne garantirà il normale funzionamento. E in caso di situazioni di emergenza, il morsetto consente di eliminare rapidamente la perdita (vedere anche l'articolo Forno per un calderone da un tubo con le proprie mani: metodi di produzione semplici e molto convenienti).

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
