Morsetto di riparazione per tubi di materiali diversi

10-06-2018
Strumenti

La maggior parte di noi capisce che non c'è nulla di perpetuo, quindi possono sorgere situazioni di emergenza durante l'operazione dei gasdotti. Questo vale anche per gli impianti di riscaldamento, l'approvvigionamento idrico e l'approvvigionamento di gas, quando è necessaria una riparazione immediata. Altrimenti, le conseguenze potrebbero essere molto più serie.

Attraverso l'uso di strumenti speciali, è possibile riparare le reti senza chiuderle. Tipicamente, per tali scopi, utilizzare un morsetto di riparazione sul tubo, un elemento semplice e allo stesso tempo efficace.

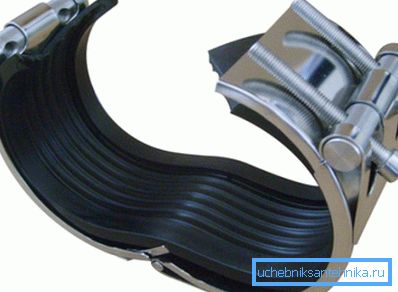

Morsetti di riparazione per tubazioni con guarnizioni in gomma

Chi lo fa

Il nostro mercato di prodotti sanitari è pieno di prodotti di produttori stranieri e nazionali. Puoi anche incontrare tutti i marchi ben noti e i marchi globali.

Molti confermeranno l'alta qualità dei produttori di tali paesi:

  • Svizzera;
  • Israele,
  • Olanda: la compagnia Romacon;
  • Germania rappresentata da Melcher + Frenzen Armaturen;
  • Cina - IDRA;
  • Polonia - Domex;
  • Danimarca - AVK;
  • Russia - Ecovod.

Mangia e altre società, ma condividono tutte una cosa: la conformità con gli standard europei e la certificazione per l'uso nel territorio della Federazione Russa. I prodotti sono offerti in una vasta gamma, che consente di utilizzarli su condotte di diversi diametri e con diversi mezzi di lavoro, ad esempio per reti di approvvigionamento di acqua potabile.

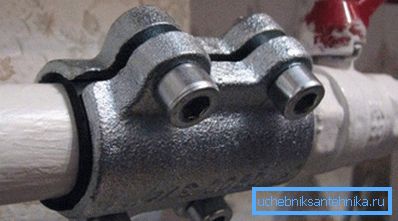

Morsetti di riparazione affidabili e durevoli per tubi dell'acqua

Scopo dei prodotti

Il design della pinza consente di effettuare urgentemente una riparazione economica di tubi da tali materiali:

  • ghisa;
  • sono diventato (inossidabile o galvanizzato);
  • polietilene;
  • plastica di metallo;
  • cemento amianto.

Quali connessioni puoi riparare:

  • danni alla saldatura post;
  • fessure longitudinali;
  • frattura del tubo;
  • fori per aghi;
  • danni da shock;
  • fistola corrosiva.

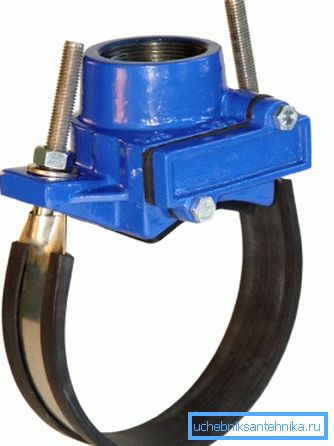

Morsetti rapidi per la riparazione delle condutture dell'acqua sul cottage estivo

Morsetti in due parti

Questi sono i modelli più semplici offerti dai vari produttori ai consumatori.

Il loro design include:

  • 2 semicerchi in acciaio (zincato, inox);
  • bullone per la loro interconnessione nella zona danneggiata;
  • guarnizioni.

L'istruzione è semplice: si applica un morsetto di riparazione alla parte danneggiata della tubazione e si fissano saldamente due semianelli con un bullone.

Sigillo interno - polsino, realizzato in nitrile o gomma corrugata cellulare. In questo modo puoi raggiungere la tenuta dell'area danneggiata.

Consiglio: l'uso di tali prodotti è possibile solo per tubi dello stesso diametro.

vantaggi
  1. Semplicità e velocità di installazione. Allo stesso tempo non hai bisogno di uno speciale strumento a profilo stretto - solo una chiave inglese.
  2. La velocità del lavoro di sigillatura sul luogo del danno.
  3. Prezzo competitivo del materiale di riparazione.
  4. Ridurre il costo delle riparazioni.
  5. Il processo può essere eseguito senza disconnettere il sito dall'intero sistema nel suo insieme.
  6. Durata e alta affidabilità della connessione.

Solitamente, gli elementi del morsetto di riparazione sono spesso realizzati in acciaio inossidabile passivato, quindi non sono necessari ulteriori passaggi per proteggerlo dalla corrosione.
Condizioni d'uso
  1. Il diametro esterno del tubo deve essere inferiore alla lunghezza del prodotto.
  2. Quando si riparano tubi da O350 mm, la lunghezza del morsetto di riparazione deve essere 150 mm più lunga del danno.
  3. Per le tubazioni complessive, le dimensioni del prodotto devono sovrapporsi alle dimensioni del danno di 200 mm.
  4. Durante la riparazione di tubi in PVC, la lunghezza del morsetto deve essere 1,5 volte più lunga.
  5. In caso di frattura o attracco, le estremità del tubo devono trovarsi a una distanza di non più di 10 mm l'una dall'altra, l'angolo di deviazione dovrebbe essere fino a 2-3?.
  6. Il morsetto normalmente può eseguire l'operazione con un valore di danno massimo del 60% della superficie coperta.
Mettiamo il morsetto di riparazione sul tubo con le nostre mani

tipi

L'articolo ha diversi tipi di progetti di lavoro. (Vedi anche l'articolo Come eliminare le perdite di tubo: caratteristiche.)

Ad esempio, il materiale può essere:

  • acciaio non corrosivo;
  • acciaio zincato;
  • acciaio inossidabile;
  • ghisa.

Tipo di montaggio:

  • unilaterale;
  • bifacciale;
  • di serie;
  • standard in due parti;
  • triplice (per condotte di grande diametro).

Suggerimento: per i diametri di tubi di grandi dimensioni, i produttori offrono strutture composite composte da un numero diverso di frammenti, il cui numero dipende dal valore del diametro.

Caratteristica del prodotto

  1. La parte di compressione (benda) è realizzata in acciaio inossidabile o zincato con uno spessore di 1-2 mm. Acciaio al carbonio 20 (1,5-3 mm) può essere utilizzato anche per morsetti stampati. A volte - ghisa.
  2. Il sigillo (polsino) è realizzato in gomma ondulata cellulare.
  3. Le parti di fissaggio sono in acciaio zincato o inossidabile.
  4. La pressione di esercizio è 6-10 ATM.
  5. Ambiente di lavoro: gas inerti, acqua, aria.
  6. La temperatura massima è 110-120?
  7. L'intervallo di temperatura di funzionamento è -20 + 60? С.
  8. Il diametro del prodotto è 15-1200 mm.
Su una foto - un colletto bilaterale

Il morsetto stampato in acciaio su due lati viene utilizzato per la riparazione di impianti idraulici.

Il kit include:

  • una coppia di semigiunti stampati con acciaio zincato o con rinforzi;
  • guarnizione di gomma;
  • Bulloni di collegamento in acciaio inossidabile o zincato con dadi e rondelle.

Il diametro del prodotto è 15-600 mm. Attacco unilaterale in acciaio inossidabile o tubo laminato, spessore fino a 1 mm. È realizzato sotto forma di un guscio del nastro, i cui bordi sono interconnessi da tubi e elementi di fissaggio in acciaio zincato.

Sigillante - ha una superficie cellulare, quindi è possibile creare una connessione stretta. DU - 15-1000 mm.

Giunto girevole

conclusione

L'uso di questi prodotti nella riparazione pianificata e di emergenza di condotte di diversi diametri è economico e affidabile. È possibile che per molti anni sia un modo abbastanza semplice per garantire il buon funzionamento del sistema.Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
