Morsetto di ventilazione: tipi e scopi
Il collare di ventilazione è un importante elemento di fissaggio dei condotti dell'aria e di altri elementi dei sistemi di ventilazione. Inoltre, può eseguire una varietà di funzioni, rispettivamente, può essere di diversi disegni. In questo articolo, consideriamo i tipi più comuni di tali elementi di fissaggio utilizzati durante l'assemblaggio dei sistemi di scambio d'aria e il loro scopo.
Informazioni generali
Spesso, i maestri di casa nell'installazione della ventilazione non prestano attenzione alla scelta degli elementi di fissaggio, ma la qualità dell'installazione, rispettivamente, l'efficacia e la durata dell'intero sistema dipende da queste parti. Inoltre, affinché le pinze per i tubi di ventilazione possano risolvere i compiti loro assegnati, è necessario sceglierle correttamente, poiché, come detto sopra, possono avere un design diverso.
Va notato che questi elementi di fissaggio sono diffusi a causa di una serie di loro vantaggi, come ad esempio:
- Semplice meccanismo di bloccaggio che consente un facile montaggio della ventilazione.
- Il rischio di divulgazione non pianificata è escluso.
- Grazie alla sua compattezza, è conveniente eseguire l'installazione in spazi limitati.
Il morsetto di ventilazione standard con un elastico può essere utilizzato per fissare sia strutture verticali che orizzontali. Pertanto, possiamo dire che tali elementi di fissaggio sono anche abbastanza versatili.
Tipi di elementi di fissaggio
Quando si installa la ventilazione più spesso utilizzare i seguenti tipi di morsetti:

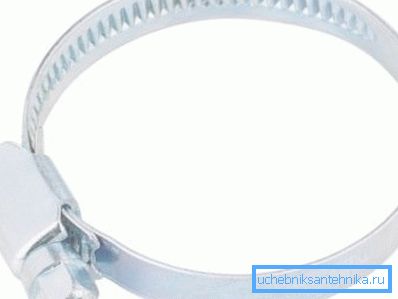

| standard | Il prodotto può essere sia con un anello di tenuta in gomma, che senza di esso, di norma, il corpo è in acciaio zincato. La dimensione è selezionata in base al diametro del condotto. |
| nylon | Utilizzato per fissare ugelli corrugati flessibili. I prodotti possono essere di diverse lunghezze e larghezze. La lunghezza è scelta in base al diametro dei tubi ed è compresa tra 80 e 1220 mm. |
| nastro | Il dettaglio è realizzato sotto forma di un nastro di acciaio inossidabile con una larghezza di 9 - 12 mm. Per fissarlo usa le clip speciali fatte di acciaio inossidabile. Utilizzato per il fissaggio di ugelli flessibili. |

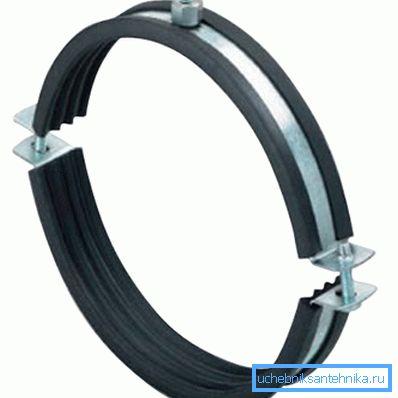

| Con guarnizione in gomma e dado | Il design è composto da due parti in forma di semicerchi, con alette per il collegamento tra loro. Nella parte superiore del prodotto c'è un dado saldato con il quale è possibile appendere i tubi. Pertanto, può essere utilizzato per fissare i condotti dell'aria alle pareti, al soffitto o al pavimento. |
| Con kombigaykoy | Il design è simile a quello precedente, l'unico, invece di un semplice dado, è saldato ad una presa saldata. |

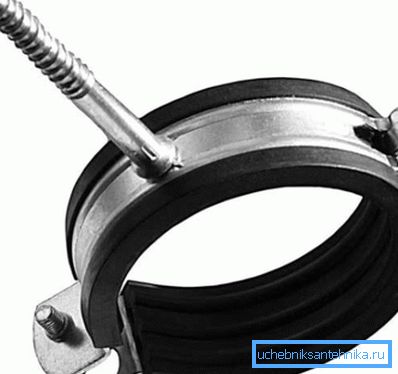

| Con vite autofilettante e profilo in gomma | La vite autofilettante consente di fissare la struttura alla parete o, ad esempio, al soffitto. Tali elementi di fissaggio vengono spesso utilizzati durante l'installazione di camini e tubi di ventilazione. |

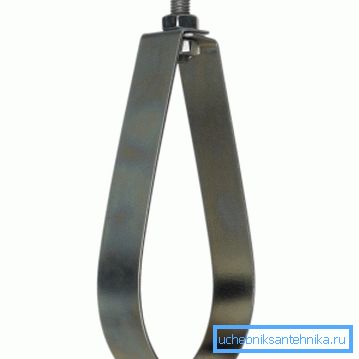

| Splinklerny | Il prodotto viene utilizzato per la sospensione libera di condotti d'aria. Con l'aiuto di un'asta filettata, puoi cambiare l'altezza della montatura. |
Fai attenzione! Gli elementi di fissaggio con guarnizioni in gomma possono ridurre il rumore di 15 decibel e ridurre le vibrazioni del sistema.
Morsetto di montaggio
Selezione di montaggio
Prima di installare il sistema da soli, è necessario scegliere il morsetto giusto.
Per fare ciò, è necessario concentrarsi sui seguenti parametri:
- Spessore della striscia di acciaio;
- Larghezza di elementi di fissaggio;
- Gamma di serraggio ammissibile;
- Diametro interno;
- Capacità di carico
Naturalmente, anche le caratteristiche strutturali sono importanti, ad esempio, se è sufficiente realizzare una connessione di alta qualità con due tubi, per questi scopi è preferibile utilizzare un attacco standard con una guarnizione in gomma. Se è necessario fissare il condotto sul muro, è necessario utilizzare un disegno con una vite.
Fai attenzione! Quando si scelgono elementi di fissaggio, è necessario prestare attenzione al loro rivestimento anti-corrosione, poiché ciò influisce sulla durata del prodotto. Inoltre, non è necessario acquistare parti, il cui prezzo è il più basso.
installazione
Come accennato in precedenza, l'installazione di elementi di fissaggio sul tubo è estremamente semplice.
L'istruzione è la seguente:
- Se il design del dispositivo di fissaggio è tale da non renderlo completamente disuniforme, è necessario innanzitutto inserirlo in uno dei tubi da collegare.
- Quindi due tubi o altre parti sono interconnesse.
- Successivamente, l'anello deve essere posizionato all'incrocio delle due parti.
- Dopo di ciò, è necessario stringere il dispositivo di fissaggio con una chiave o un cacciavite, garantendo in questo modo un collegamento affidabile delle parti.

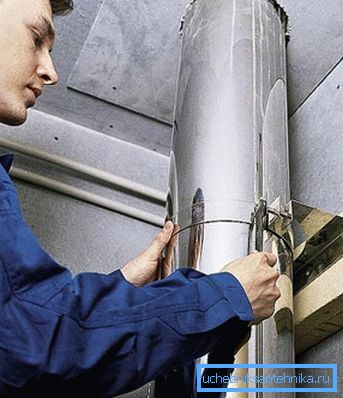

Se è installato un morsetto per la ventilazione con una vite autofilettante, è necessario prima di tutto fissarlo sulla parete o sul soffitto e quindi fissare il tubo al suo interno.
Fai attenzione! Quando si assemblano i condotti, è necessario tenere conto del carico sugli elementi di fissaggio e calcolare la distanza tra di essi. La distanza massima non deve superare i quattro metri. In questo caso, il morsetto deve serrare saldamente il condotto per impedirne la vibrazione.
Ecco, forse, tutti i punti importanti che devi sapere sugli apparecchi per i sistemi di ventilazione.
conclusione
A prima vista può sembrare che il valore del morsetto nel sistema di scambio d'aria non sia eccezionale. Tuttavia, l'affidabilità dell'installazione dipende dagli elementi di fissaggio, pertanto la scelta di questi prodotti non deve essere considerata con minore attenzione rispetto ad altri elementi del sistema. È particolarmente importante che la costruzione scelta corrisponda ai compiti ad essa assegnati.
Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
