Piegatrice: come modellare rapidamente e facilmente i

Spesso, quando si installa un nuovo sistema di riscaldamento o idraulico o quando si riparano, è necessario piegare il tubo con una certa angolazione. Portarlo in fabbrica per usare una macchina ferma è troppo costoso e ci vuole un sacco di tempo.

Quanto segue descrive la tecnologia di piegare tubi di vari materiali nell'ambiente domestico.

Tipi di attrezzature manuali per la piegatura del tubo

Secondo il metodo di funzionamento, le piegatrici di tubi portatili per tubi di piegatura sono suddivise in tali tipi.

Design della macchina

1. Analoghi balestra. Usano una forma speciale (modello), destinata a prodotti con sezioni diverse.
2. Allegati di primavera. Quando li si utilizza, una molla viene inserita nel prodotto, il che aiuta a piegare tubi in alluminio, plastica e metallo-plastica senza distorsioni.

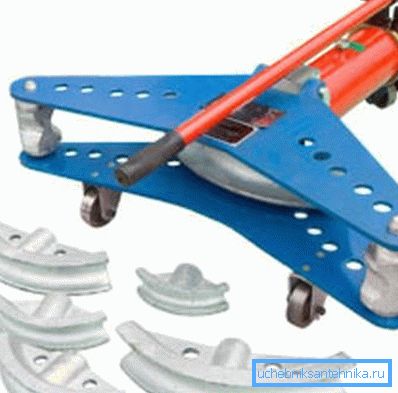

3. Dispositivi di segmento. Il piegamento in questo caso è ottenuto con l'aiuto di segmenti rimovibili, tirando il prodotto su se stesso. La macchina ha una serie di modelli progettati per creare raggi diversi.
4. Dorn per piegare tubi consente di elaborare elementi a parete sottile e creare raggi di piccole dimensioni.

Dal tipo di unità prodotta i seguenti dispositivi.

1. Le macchine muscolari (manuali) vengono utilizzate per la lavorazione di tubi con una piccola sezione di metalli non ferrosi, acciaio, plastica.

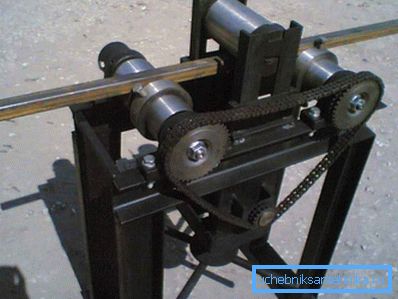

2. I dispositivi idraulici consentono di piegare prodotti con un diametro fino a 70/75 mm.
3. Le controparti elettromeccaniche garantiscono angoli e raggi di curvatura accurati. Sono adatti per prodotti di tutti i diametri.

Fai attenzione! Per condizioni di vita utensili a mano ottimali. Piega tubi in rame, alluminio, acciaio, metallo-plastica con diametro da 10 a 25 mm.

Come piegare un tubo con un dispositivo manuale

Di seguito è riportato un metodo di piegatura delle tubazioni utilizzando un dispositivo a segmenti.

1. Impostare l'angolo di rotazione desiderato sullo strumento.
2. Tenerlo in una morsa o prenderlo tra le mani.
3. Inserisci il tubo nell'attrezzatura.
4. Inizia a ridurre la maniglia allo stato desiderato dell'elemento.

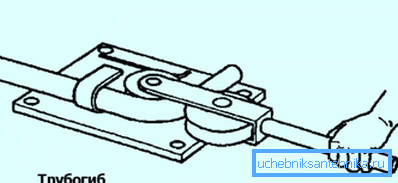

Ancora più conveniente per piegare tubi sottili allo stato freddo è la macchina Volnova, così chiamata in onore del suo inventore.

1. Inserisci il tuo elemento tra i rulli in modo che un lato di esso sia nel morsetto.
2. Usando la maniglia, ruotare la cinghia attorno al rullo. Non si muoverà fino a ottenere la piega desiderata.
3. Riporta la maniglia nella sua posizione originale.
4. Estrai l'oggetto
5. Bloccare il suo lato lungo nel morsetto.
6. Piegare il lato corto del prodotto.

Piegatura di tubi in metallo-plastica e alluminio

La piegatura dei tubi alumoplastici si verifica più spesso per i giri di "pavimenti caldi".

Va ricordato che per ogni 1/2 dei centimetri piegati non deve essere superiore a 15 °.

Molle speciali

La morbidezza del metallo e della plastica nella maggior parte dei casi è un vantaggio dei tubi. Tuttavia, a volte si trasforma in un negativo. Ad esempio, quando i prodotti devono piegarsi lungo un raggio approssimativamente uguale alla loro sezione trasversale. Un piccolo raggio di curvatura porta spesso alla frattura dell'elemento.

Porta a un forte restringimento della sezione trasversale, e quindi alla pervietà dei tubi. Nel sito di frattura, gli strati esterni e interni del prodotto vengono parzialmente distrutti.

A volte ciò comporta danni allo strato di rinforzo e alla rottura della parete del tubo.

Fai attenzione! È possibile eliminare i problemi descritti se si utilizza una molla per piegare tubi di plastica e metallo. Questo dispositivo assicura una piegatura uniforme del prodotto, senza pieghe sull'intero raggio di sterzata.

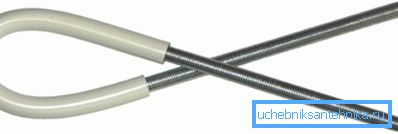

1. Le molle sono fatte a coppie: il dispositivo combina le parti interne ed esterne. Per ogni diametro di tubi ha prodotto la sua coppia.
2. L'istruzione raccomanda di scegliere le molle dal filo piatto anziché rotondo. Tale dispositivo sarà meno distruggere lo spazio interno di prodotti realizzati in polietilene morbido.
3. L'interno del dispositivo ha una estremità conica. Questo semplifica il suo movimento nell'area della piega. L'altro lato della molla ha un ciclo.
4. Un filo o un cavo si aggrappa ad esso, con il loro aiuto il dispositivo viene estratto dopo l'uso.
5. La molla esterna su un lato ha un'estensione che sembra un imbuto. È progettato per facilitare il movimento dello strumento nell'area di piegatura.

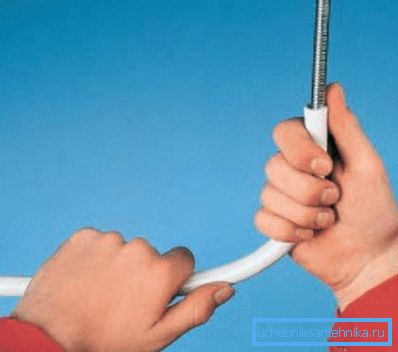

Lavora con il dispositivo

I tubi in metallo-plastica hanno una bassa rigidità.

Questa qualità semplifica la loro piegatura.

1. Dopo aver eseguito l'operazione di piegatura del tubo all'angolo desiderato, è possibile riprenderlo leggermente. Quindi rilasci la molla interna e rimuovila tranquillamente senza distruggere lo strato interno polimerico del prodotto.
2. La posizione dell'interno del dispositivo non può essere verificata visivamente. Pertanto, si dovrebbe seguire la lunghezza del filo ad esso collegato. Questo parametro + la lunghezza della molla stessa sarà uguale alla distanza desiderata dalla fine del tubo al punto di piega.
3. L'alumoplastica dovrebbe essere piegata non immediatamente, ma con l'aiuto di alcuni movimenti oscillanti. Ciò garantisce che l'interno della plastica non esiti e venga distribuito uniformemente lungo il raggio di curvatura.

Piegatura dei tubi in acciaio

Piegare l'elemento in acciaio non è solo l'apparecchio di fabbrica per la piegatura dei tubi.

Esistono modi "popolari" di elaborazione degli articoli.

1. Assicurare l'oggetto in una morsa convenzionale.

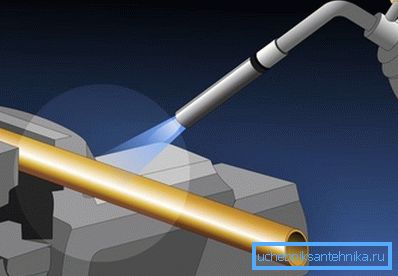

2. Riscaldare la piega con una stufa a gas.
3. È possibile iniziare a formare l'angolo desiderato del prodotto.

Fai attenzione! Puoi scoprire se il tubo è sufficientemente riscaldato dal suo colore. Se diventa scarlatto, allora è il momento di agire. È necessario tenere presente che il metodo di riscaldamento non è applicabile ai prodotti zincati.

Un po 'come piegare un tubo profilato (quadrato, di forma rettangolare) con una piccola sezione.

1. Sand l'elemento.
2. Chiudi le estremità con le spine di legno.
3. Sostituire i supporti sotto entrambi i lati del tubo.
4. Iniziare picchiettando delicatamente con una mazza di gomma al centro dell'elemento, dandogli la forma desiderata.

Piegare tubi di plastica solidi

Anche l'attrezzatura per la piegatura di tubi in plastica può essere sostituita con un semplice dispositivo.

1. Crea una cornice della fibra per dare all'elemento la forma desiderata.
2. Carteggiare il pezzo con tela smeriglio.
3. Sulla macchina per lo stampaggio, realizzare un guscio di silicone per la parte in plastica. È necessario per fissare il tubo sul mandrino e proteggere il prodotto da eventuali danni.
4. Inserire il tubo in PP o PE nella calotta.
5. Assicuralo nel pergolato.
6. Il design risultante impostato sulla macchina di formatura.
7. Dopo il riscaldamento, la plastica diventerà morbida e si depositerà sul mandrino, ottenendo così la forma desiderata.
8. Attendere 10/12 minuti.
9. Rimuovere il prodotto dal design e lasciarlo raffreddare completamente.

Il prezzo di tale elaborazione accurata sarà molto piccolo.

conclusione

Dopo aver imparato le informazioni ottenute, imparerai come piegare le condizioni di vita della pipa. Possono essere fatti di materiali diversi e hanno un diametro diverso. Il video in questo articolo ti aiuterà a capire le complessità del processo.
