Piegatrice per tubi o macchina per arrotolare un tubo

L'acquisizione di una casa privata o di una trama di campagna è raramente associata al desiderio di trascorrere passivamente il fine settimana. Ci vorrà un po 'di tempo e una trama coperta di policarbonato apparirà sulla trama, e una visiera di fantasia sarà installata sopra la veranda della casa, che può proteggere dalle gocce di pioggia e dal sole cocente.

La struttura di tali strutture importanti e necessarie diventa la struttura creata da tubi sagomati. Bene, per ottenere una curva di un dato raggio e forma, è necessario un tubo bender. In questo articolo parleremo di come realizzare una macchina simile per tubi di laminazione, senza la quale il maestro di casa non può fare.

Cos'è una bender per tubi e perché è necessario?

Una macchina per il rotolamento di un tubo di profilo o di una piegatrice di tubi è un dispositivo tecnico che appartiene agli strumenti e ai meccanismi utilizzati per lavorare con i prodotti in metallo laminato. Con esso, puoi facilmente piegare il profilo del solito tubo in base a un dato raggio. Il suo principale vantaggio è la capacità di piegare qualsiasi numero di prodotti con lo stesso raggio.

Fai attenzione! I tubi piegati possono essere utilizzati per l'installazione di tubazioni che trasportano acqua calda o fredda, così come nella creazione di telai di vario tipo e forma, che sono spesso utilizzati nella costruzione.

Molti si chiedono perché sia ​​necessario trugobib. Sembrerebbe rafforzare un'estremità della pipa e tirare l'altra dopo l'altra. Ma in realtà, non tutto è così semplice.

Questo metodo porterà alle seguenti conseguenze:

1. L'incapacità di controllare il raggio;
2. Piegando il prodotto in questo modo, creerai una zona di concentrazione dello stress, riducendo così la resistenza della struttura;
3. Vita di progettazione ridotta.

La curvatubi è semplicemente necessaria per l'artigiano domestico, quindi per molti c'è una domanda acuta su quale sia il prezzo di una macchina del genere o è più saggio farlo con le proprie mani.

Come scegliere?

Quando si acquisisce uno strumento per il proprio uso, ogni maestro dovrebbe essere guidato dal principio del suo ragionevole bisogno.

Consiglio. Lo strumento con cui i tubi vengono laminati deve svolgere correttamente le sue funzioni, senza richiedere costi aggiuntivi dal suo proprietario.

Criteri per la scelta di un meccanismo di questo tipo:

1. Tipo di guida La scelta viene fatta in base alle dimensioni dei tubi, alla quantità prevista di lavoro e all'intensità di utilizzo dello strumento;
2. Parametri geometrici massimi dei prodotti del profilo lavorato;
3. Il principio di funzionamento della macchina, a seconda delle specifiche delle operazioni eseguite.

Un altro fattore importante è la dimensione della macchina stessa. In base alla posizione sul desktop o in un angolo separato, puoi scegliere un multi-strumento fisso.

Dispositivo di piegatura del tubo

Lo scopo principale di questo tipo di utensile è il rotolamento di un tubo sagomato, cioè dare la forma desiderata allo spazio.

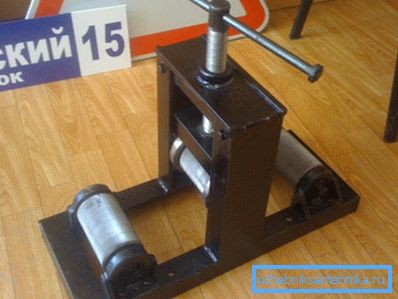

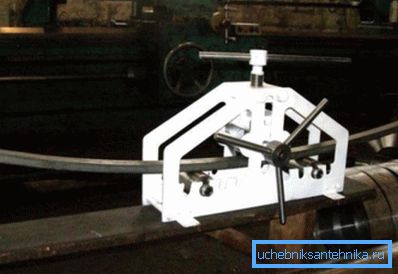

Il più comune tra gli artigiani domestici è esattamente la versione a tre rulli della macchina con un tipo di azionamento manuale. Tale unità è un disegno triangolare di tre rulli uguale in larghezza alla sezione trasversale del pezzo.

I rulli posizionati alla base della struttura sono interconnessi mediante una trasmissione a catena. Il rullo superiore fa parte di un meccanismo a vite con un morsetto o una pressa a vite.

Questo rullo superiore è in grado di muoversi in direzione verticale.

1. Il tubo è posto sui rulli inferiori e premuto contro quello superiore collegato al meccanismo a vite;
2. Girando la maniglia, il maestro produce una spilla;
3. Inoltre, senza rimuovere il pezzo dal mulino, si aumenta la pressione stringendo la vite di bloccaggio per diverse spire;
4. Il pezzo è ridisegnato.

Il ciclo descritto dovrebbe essere ripetuto fino a quando il tubo non avrà la forma desiderata.

Tipi di piegatrici

Nonostante il fatto che il dispositivo sembra abbastanza semplice, ci sono un numero enorme di strutture di questo tipo. Secondo alcune caratteristiche di base, sono suddivisi nelle seguenti categorie.

In base al tipo di azionamento, la macchina per tubi profilati può essere:

• elettromeccanico. L'azionamento per tale dispositivo è un motore convenzionale o passo-passo. Inoltre, il solito si collega al riduttore inferiore, che consente di allungare in modo uniforme gli sforzi applicati in tempo per ottenere una piegatura di alta qualità;

Fai attenzione! Un motore elettrico può azionare un rullo a rulli o un sistema a leva di una macchina del tipo Dorn.

• idraulico. Una versione più potente del design con un azionamento manuale. Utilizzare come meccanismo di bloccaggio del cilindro idraulico ridurrà lo sforzo richiesto per la piegatura;
• manuale. Il tipo più comune di meccanismo, che di solito è presente nell'officina di ogni maestro e un buon proprietario.

Fai attenzione! L'affitto del pezzo e la creazione di carico aerodinamico sono prodotti solo dalla forza applicata dall'operatore.

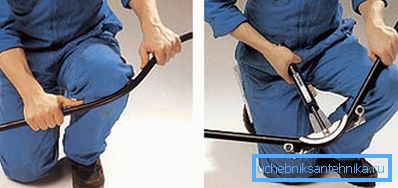

Secondo il metodo di piegatura, i laminatoi possono essere classificati come segue:

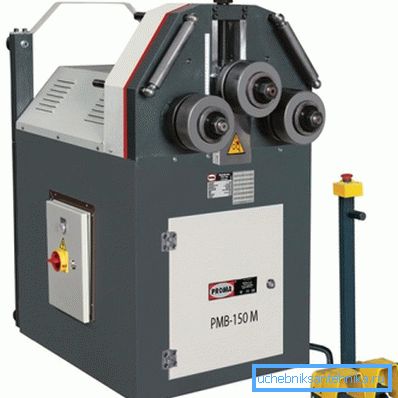

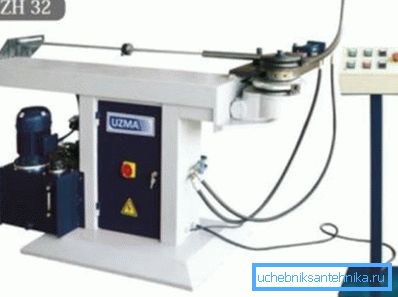

• pergolato - Di norma, produzione industriale. Il più spesso è possibile incontrare elettromeccanico o idraulico. I vantaggi di questo design includono la deformazione qualitativa con un raggio di curvatura ridotto;

• segmento - Lavorare con tubi a pareti sottili di tipi di metallo morbidi. Comunemente utilizzato da idraulici e produttori di sistemi di riscaldamento. È costituito da due leve con supporti per prodotti piegati. Al posto dei bracci girevoli posizionare il mandrino con il raggio desiderato. Il piegamento in questo caso viene effettuato dopo l'installazione del tubo con il metodo di miscelazione delle maniglie;
• primavera - è una molla densa di un certo diametro, in cui viene passato un tubo. Per una piegatura di alta qualità, è necessario avere una notevole esperienza. Solitamente utilizzato dai condizionatori d'aria;

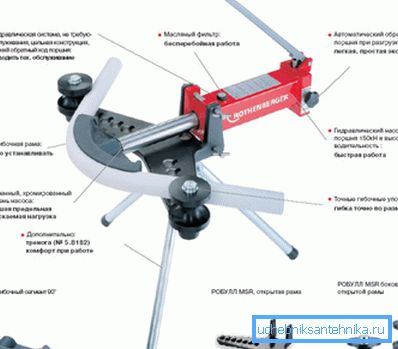

• balestra - utilizzato per la deformazione di tubi in rame, alluminio e acciaio a pareti sottili. Si tratta di una struttura a forma di T, in cima alla quale sono fissati i supporti dei tubi, e al centro è una leva mobile con mandrini intercambiabili. Quando si preme la maniglia, la leva viene estesa e il meccanismo a cricchetto consente di aumentare gradualmente la forza di piegatura.

Fai da te

Ad esempio, considereremo le istruzioni per la creazione di un'unità a tre rulli di tipo manuale:

1. Nel ruolo del corpo, è possibile utilizzare lamiere di acciaio dello spessore di 3 mm, contrassegnate da una matita semplice;
2. I rulli possono essere fatti di pulegge per cavi dotate di cuscinetti;
3. Il sedile per il rullo è forato usando un trapano elettrico convenzionale;
4. Di fronte al rullo, un dado sufficientemente alto è saldato in alto, che farà parte del meccanismo di bloccaggio;
5. La parte a forma di U è saldata, dotata di fori di montaggio per vite a rulli. Una rondella saldata sarà responsabile per il sollevamento del rullo di pressione.

In conclusione

I tubi del laminatoio a freddo ti permetteranno di piegare efficacemente prodotti di diversi tipi e dimensioni. Costruendoti o acquistando una tale unità e installandola nel tuo laboratorio, puoi essere certo che la costruzione di cornici anche delle forme più bizzarre non sarà più un problema per te.

Con l'aiuto di uno strumento del genere, realizzerai una serra, un capannone originale e qualsiasi altra costruzione di cui hai bisogno.

E il video in questo articolo ti svelerà ancora più sfumature nel costruire il tuo strumento.
