Raccordi per tubi: i principali tipi e caratteristiche

20-03-2018
Strumenti

In questo articolo parleremo di cosa sono i raccordi, di quali tipi di varietà è presente sul mercato e quali sono le caratteristiche del suo utilizzo.

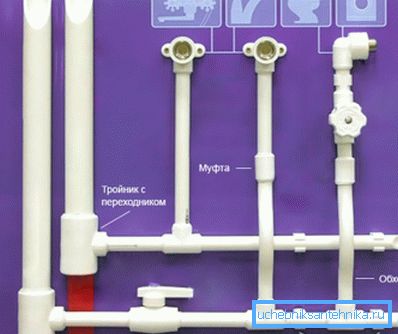

Gli elementi principali nella composizione di tubature in polipropilene

Principali varietà

Se ci sono tubi e devono essere uniti con le proprie mani in un unico sistema sigillato, saranno necessari elementi di collegamento speciali con le dimensioni e la configurazione appropriate.

Gli elementi di collegamento utilizzati per la costruzione di condotte, in base al tipo di tubo, sono suddivisi in polimero e metallo. In questo articolo vedremo quali modifiche sul mercato sono gli accessori per tubi in plastica per l'approvvigionamento idrico e per le loro controparti in metallo.

Tutti gli accessori, indipendentemente dai materiali utilizzati nella sua produzione, sono suddivisi in tre categorie:

  • raccordi;
  • valvole di arresto;
  • accessori supplementari.

Considerare le caratteristiche di ciascuna di queste categorie in modo più dettagliato.

Tipi di accessori

Nella foto - una varietà di accessori per tubature in plastica e fognature

In conformità con lo scopo degli accessori sono suddivisi nei seguenti tipi:

  • angoli e curve - cambia la direzione delle condotte di 45, 90 o 120 gradi.
  • collettori e tee - sono utilizzati per i rami del dispositivo dalla linea principale.
  • croci - destinati al dispositivo di rami in due direzioni dall'autostrada.
  • giunti - utilizzati per collegare tubi dello stesso diametro in una sezione diritta.
  • Gli adattatori (capezzoli, sgony e futorki) sono utilizzati per collegare diversi tubi nello stesso sistema.
  • tappi (tappi, tappi di sughero) - sono utilizzati per il tubo terminale sigillato.
  • raccordo - utilizzato per collegare l'alimentazione idrica rigida con tubi flessibili.

In base al materiale utilizzato nella produzione, gli elementi di collegamento sono suddivisi nelle seguenti categorie:

  • I raccordi utilizzati per l'installazione di tubature metalliche possono essere filettati, crimpati, flangiati o saldati.

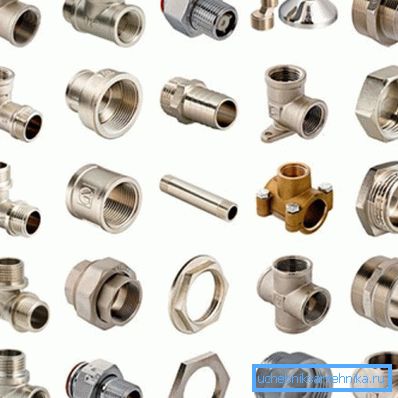

Raccordi per tubature metalliche

Le modifiche saldate sono dotate di una finitura liscia che si adatta al tubo ed è saldata per realizzare un giunto stretto.

Non meno popolare connessione filettata, che viene utilizzata sulla maggior parte dei sistemi domestici. L'unico inconveniente di una tale connessione è che non può fornire una tenuta residua e pertanto vengono utilizzati guarnizioni speciali quali anello di tenuta, stoppa, nastro adesivo, ecc.

La connessione a crimpare viene utilizzata meno frequentemente, poiché richiede uno strumento speciale.

Importante: il composto ottenuto in questo modo non è destinato al riciclaggio. Tuttavia, fornisce il livello massimo di tenuta e affidabilità.

La connessione della flangia viene utilizzata nelle tubazioni industriali e viene eseguita mediante fissazione bullonata.

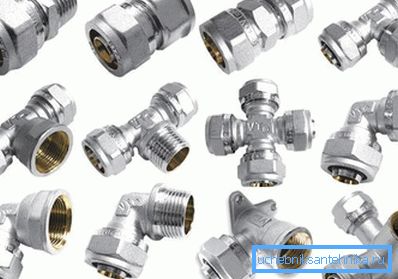

Elementi di collegamento per i sistemi metal-plast del dispositivo
  • I raccordi per tubi metallici sono progettati per eseguire una connessione con pinza o pinza. Il tipo più affidabile di composto su laminato a base di metallo è l'uso di raccordi a compressione.

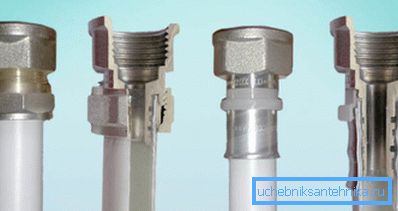

Metodi effettivi di incollaggio su laminato a base di metallo

Oltre ai raccordi a compressione per tubi metallici, i prodotti per la compressione del laminato a base di metallo sono progettati per un uso singolo. Pertanto, prima di tagliare il tubo per crimpare, è necessario misurare accuratamente tutto in modo da non dover tagliare il raccordo usato e installarne uno nuovo al suo posto.

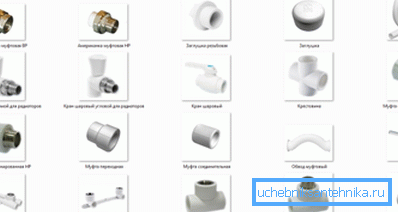

Tipi di raccordi per polipropilene
  • I raccordi per tubi in polipropilene sono raccordi che sono collegati alla conduttura mediante saldatura.. Per la saldatura viene utilizzata un'attrezzatura speciale, che riscalda il sedile e l'estremità del tubo a + 260 ° C.

Le parti riscaldate alla temperatura richiesta vengono unite, centrate e mantenute nella posizione richiesta fino a quando la plastica non è completamente raffreddata. Dopo che la plastica è fredda, si scopre un composto quasi monolitico compatto e resistente, il cui prezzo è basso.

valvole

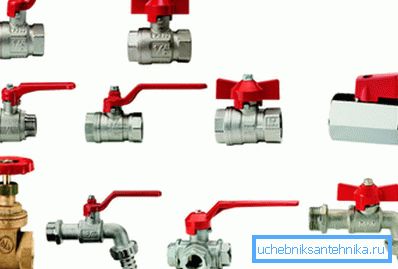

Principali tipi di valvole

Le valvole di arresto sono raccordi per tubi sagomati e relative controparti tonde, progettati per interrompere l'alimentazione di acqua o altro mezzo trasportato.

Le valvole moderne sono rappresentate sul mercato dalle seguenti varietà:

  • gru - sono applicate in vari oleodotti, sia in ambito domestico, che industriale;
  • saracinesche - utilizzate in sistemi industriali;
  • valvole (valvole) - utilizzate in sistemi industriali;
  • serrande (valvole a farfalla) - utilizzate nei sistemi industriali.

Importante: quando si scelgono le valvole, prestare attenzione ai segni sul corpo del prodotto. La marcatura contiene dati sul passaggio condizionale, sulla pressione condizionale, sulla temperatura massima ammissibile del mezzo trasportato, sulla direzione del flusso e sul materiale utilizzato nella fabbricazione degli accessori.

Accessori aggiuntivi

Ulteriori accessori per tubi in propilene sono rappresentati dalla seguente gamma di prodotti:

  • Clip di fissaggio - rappresentano le staffe destinate al fissaggio su superfici verticali e orizzontali rigide.

Il diametro interno del prodotto corrisponde al diametro esterno del tubo. Pertanto, il dispositivo di fissaggio viene fissato con un tassello sulla parete e il tubo viene inserito nel prodotto e trattenuto saldamente.

Il vantaggio di tali elementi di fissaggio è che, nonostante l'affidabilità della fissazione, la tubazione può essere spostata longitudinalmente.

  • I livelli di passaggio sono intesi per l'installazione di miscelatori d'acqua. A causa delle strisce passanti, è eliminata la necessità di utilizzare i raccordi di collegamento.
  • Curve: parti finite del gasdotto, prodotte in fabbrica.
  • I contorni sono dispositivi che consentono di bypassare vari ostacoli nel percorso della pipeline. Strutturalmente, tali prodotti sono una sezione di tubo sotto forma di un arco con prese ad entrambe le estremità.
  • Il compensatore di dilatazione lineare è un dispositivo speciale progettato per l'uso su sistemi di riscaldamento costruiti con l'uso di tubi in polipropilene.

conclusione

Ora sai quali sono i raccordi utilizzati per la costruzione di condotte. Inoltre, ora conosci le istruzioni generali per l'uso di questi prodotti.

Avete domande che necessitano di chiarimenti? Altre informazioni utili che puoi trovare guardando il video in questo articolo.
