Rulli per tubi profilati: tipi, principio di funzionamento,

05-10-2018
Strumenti

Come può una sezione quadrata o rettangolare essere modellata con un arco regolare? Come si possono realizzare rulli autoadesivi per un tubo sagomato? E quali soluzioni offre l'industria moderna? Proviamo a rispondere a queste domande.

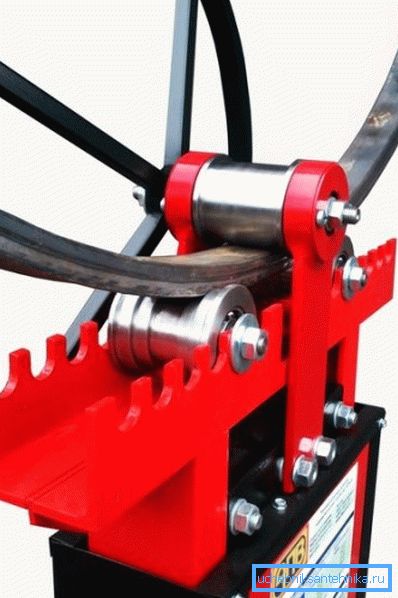

Questo semplice adattamento può far risparmiare molto tempo, fatica e denaro.

Perché ne hai bisogno

Perché devo piegare un tubo profilato?

Diamo alcuni esempi.

  • La volta ad arco non è solo bella, ma anche pratica: non accumulerà mai neve.
  • La visiera curva sopra il portico sembra molto meglio di un design semplice con una rampa.
  • La serra ad arco è eccezionalmente resistente e resiste perfettamente ai carichi di neve e vento.

A proposito: l'assemblaggio di serre da tubi sagomati è un buon affare, che richiede la presenza solo dei famigerati rulli di piegatura tubi e saldatrici.

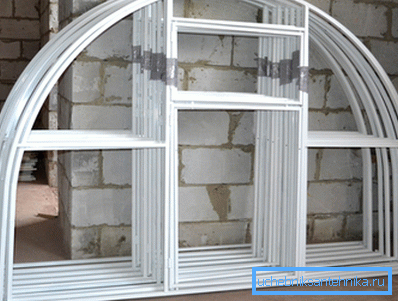

Telaio saldato per la serra.

Tipi di rulli

Cosa sono in realtà?

meccanico

Il design più semplice è un mulino meccanico a tre cilindri. Tali macchine possono spesso essere trovate in vendita; il loro prezzo inizia da circa 15 - 20 mila rubli. Come sono organizzati?

In piena conformità con il nome, la costruzione è basata su un proftrub con tre rulli. Uno di essi può essere spostato rispetto agli altri due in una direzione perpendicolare al piano che li unisce; un meccanismo a vite viene utilizzato per lo spostamento, che consente anche a una persona con capacità fisiche abbastanza ordinarie di sviluppare uno sforzo significativo.

Uno dei rulli viene fornito con una maniglia, che consente di ruotarlo e quindi tirare il tubo per essere piegato.

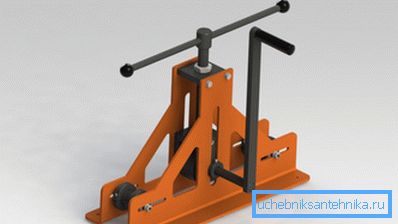

I rulli a tre rulli più semplici.

Ci sono diverse modifiche che consentono a diversi di migliorare le prestazioni della curvatubi:

  • La combinazione dei rotoli con una catena comune assicurerà la loro rotazione sincrona., impedendo così al tubo di scivolare.
  • Un ingranaggio può essere usato al posto di una catena..
  • L'uso di rulli induriti aumenta la loro risorsa più volte.
  • Inoltre, i rotoli possono essere sostituibili., cosa permetterà di piegare senza marmellate sia profilati, sia tubi tondi.

elettrico

In questo caso, parte del lavoro manuale viene spostato sul motore elettrico.

In vendita puoi trovare due opzioni per l'esecuzione di piegatrici elettriche:

  • In soluzioni più semplici, il motore elettrico è responsabile solo del disegno del tubo. Il posizionamento del rullo di piegatura viene effettuato manualmente.

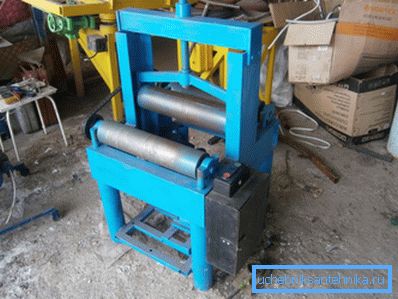

La macchina con broccia elettrica e morsetto manuale.
  • I modelli avanzati di rulli utilizzano l'elettricità sia per tirare che per spostare il rotolo (ovviamente, per mezzo di un riduttore che moltiplica la forza).

idraulico

Questa categoria comprende sia potenti macchine industriali che pesano decine di tonnellate, sia dispositivi relativamente compatti. La loro caratteristica comune è l'uso di un cilindro idraulico: pompando la pressione dell'olio al suo interno, è possibile sviluppare una forza enorme sul rullo deformante.

Raggio di curvatura

Indipendentemente dal dispositivo della curvatubi, esiste un modello generale: maggiore è lo spessore del tubo (la sua sezione trasversale parallela al raggio di curvatura), maggiore è il raggio di curvatura minimo. Diamo i valori dichiarati per le loro macchine da uno dei produttori nazionali - sono piuttosto tipici.

Dimensione del tubo, mm Raggio di curvatura minimo, mm
15x15 280
20x20 280
25x25 280
30x30 325
40h20 325
50h25 400
40x40 900

Senza bender per tubi

È possibile piegare un arco da un tubo sagomato senza rotoli?

Tecnicamente, questo è possibile, ma il risultato è probabilmente insoddisfacente.

Le istruzioni per la piegatura non sono tanto complicate in quanto richiedono una grande quantità di lavoro preparatorio.

  1. Un modello con una forma di superficie corrispondente all'arco di cui hai bisogno è realizzato in legno o compensato.
  2. Un loop è collegato al modello: un fermo in cui è inserita una delle estremità del tubo.
  3. Un ulteriore lavoro, infatti, si riduce all'applicazione della forza bruta alla sua seconda estremità. Per aumentare lo sforzo può essere utilizzata una varietà di leve.

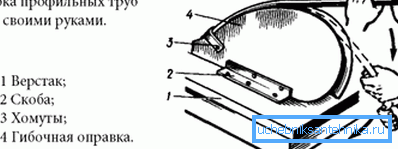

Si tratta di tubi flessibili senza curvatubi.

Mani pazzesche

Vari schemi e disegni di rulli per un tubo profilato fai da te negli ultimi anni hanno letteralmente inondato Internet.

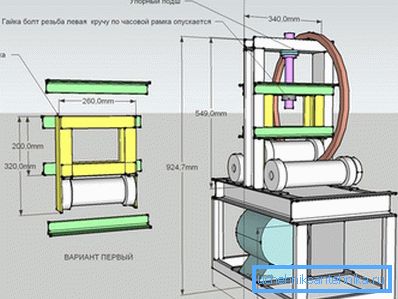

Uno dei diagrammi che mostra le dimensioni di base.

Deluderemo immediatamente i lettori più economici: alcuni dettagli dovranno essere ordinati.

Quali?

  • Stessi rotoli. Possono essere cilindrici o con scanalature per la piegatura di tubi tondi.
  • Clip per cuscinetti.
  • Quando si utilizza una trasmissione a catena - asterischi.

Naturalmente, senza riferimento a un design specifico, è un compito ingrato dare consigli sull'assemblaggio dei rulli.

Proviamo, tuttavia, a dare ascolto alle raccomandazioni dei proprietari di dispositivi auto-realizzati, evidenziando i punti principali.

  • La maniglia della trasmissione deve avere una maniglia rotante. Altrimenti, i primi calli sulle mani appariranno entro pochi metri dalla tubazione distesa.
  • I cuscinetti sono meglio prendere l'egocentrismo. Montare entrambi i cuscinetti di ciascun rotolo esattamente sullo stesso asse a casa non è un compito reale; il minimo disallineamento aumenterà la forza di trazione.

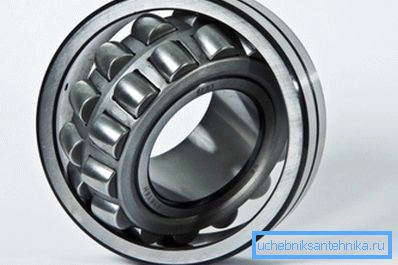

Nella foto - cuscinetto a rulli autocentrante.
  • La vite che aziona il rullo di pressione può essere prelevata dalla vecchia morsa.

A proposito: un'alternativa al meccanismo a vite è un jack per auto di qualsiasi tipo. Ti permetterà di sviluppare un enorme sforzo con l'applicazione minima della tua forza.

  • Come letto è meglio usare un segmento di un canale di dimensioni adeguate. La forza di flessione del letto sarà molto significativa; Un telaio saldato fatto di un angolo o di un tubo sottile può semplicemente piegarsi.

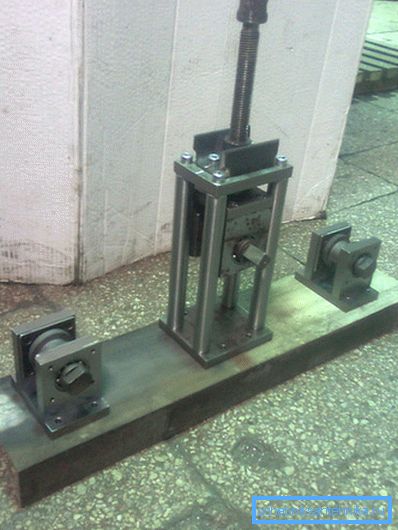

Il letto rappresenta un pezzo integrale di un canale.

conclusione

Speriamo che il materiale offerto all'attenzione del lettore lo aiuti a scegliere o fare uno strumento a suo piacimento. Come sempre, puoi trovare ulteriori informazioni tematiche nel video in questo articolo. Buona fortuna!
