Scegliere uno strumento per saldare tubi in polipropilene

Gli idraulici principali utilizzano uno strumento speciale per la saldatura di tubi in polipropilene, che di solito è chiamato un saldatore, e che funziona su una rete di 220 V 50 Hz, il che è abbastanza accettabile per quasi tutti gli edifici industriali e residenziali.

La modifica di tali dispositivi può differire l'una dall'altra per potenza, dimensioni, peso e persino aspetto (piatto e cilindrico), ma, tuttavia, il principio di saldatura rimane lo stesso. Di seguito faremo una breve revisione di alcuni modelli, consideriamo i principi di base su cui lavorare con loro e ti mostreremo anche il video in questo articolo.

Polipropilene per saldatura e saldatura

Panoramica degli strumenti

Nota. Oltre all'unità di riscaldamento stessa, il set per tubi di saldatura in polipropilene comprende ugelli speciali di diversi diametri, che corrispondono alla sezione standard dei tubi in propilene. Tali elementi possono essere in lega di alluminio, che può anche essere rivestito con teflon. L'ultima opzione è più costosa, ma quando si lavora con Teflon PP non si attacca, il che facilita il lavoro.

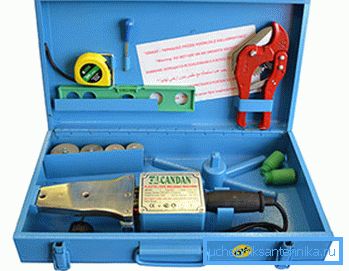

• Saldatoio elettrico per tubi saldanti in polipropilene CANDAN SM-06 ha un doppio elemento riscaldante, ovvero due elementi riscaldanti da 750 W, che consente di risparmiare energia elettrica durante il periodo di attesa, mantenendo allo stesso tempo l'utensile caldo. A differenza di SM-01 e SM-03, sulla modifica di CM-06, è possibile utilizzare un ugello con un diametro non superiore a 40 mm, poiché qui la parte di riscaldamento è alquanto ristretta, il che a sua volta contribuisce a ridurre il consumo di energia.
• Il set insieme all'unità è dotato di 4 ugelli accoppiati per 20 mm, 25 mm, 32 mm e 40 mm, un metro metrico, un livello, una chiave per l'installazione di ugelli e forbici, e si inserisce in una custodia di metallo. Il termostato del saldatore è progettato per riscaldare fino a 300 ° C, ma la temperatura massima viene utilizzata molto raramente. L'unità può funzionare da una rete elettrica domestica di 220V 50 Hz, dotata di una borsa automatica non inferiore a 16A.

• Il saldatore CANDAN SM-04 è più adatto per saldare tubi di polipropilene a sezione trasversale di grandi dimensioni, la parte riscaldante è realizzata sotto forma di disco, dove è presente un solo foro per il fissaggio del rivestimento della coppia sostituibile. La modifica di SM-04 ha una massa ridotta, che aumenta non solo la facilità di trasporto, ma aumenta anche la facilità di funzionamento in diverse posizioni, ma allo stesso tempo è un dispositivo abbastanza potente con due elementi riscaldanti da 1000 W ciascuno, che consente di risparmiare energia elettrica nel periodo di attesa mantenendo lo strumento caldo.
• L'intervallo di temperatura impostato dal termostato può variare da 50? C a 320? C? Questo rende possibile lavorare in scantinati freddi e all'aperto in caso di vento. Il pacchetto comprende anche 3 ugelli per 50 mm, 63 mm e 75 mm, un metro a nastro metrico, un livello, una chiave per l'installazione di ugelli e una forbice, e tutto si inserisce in una custodia di metallo. Ma se necessario, l'istruzione ti permette di acquistare ugelli a coppie per 20 mm, 25 mm, 32 mm, 40 mm, 90 mm e 110 mm - la potenza del saldatore sarà sufficiente

• Apparecchiature elettriche per saldare tubi in polipropilene Eral ER-01 (LUX) viene utilizzato per saldare tubi e raccordi in polipropilene con un diametro da 16 mm a 75 mm, ha una potenza totale di 1500 W, che è fornita da due PET da 750 W ciascuno. La parte riscaldante ha una forma piatta con tre fori per il fissaggio della coppia di ugelli intercambiabili e uno speciale supporto consente il fissaggio dell'unità, sia in posizione orizzontale che verticale.
• L'intervallo di temperatura impostato dal termostato può variare da 50 ° C a 320 ° C - questo rende possibile lavorare in scantinati freddi e all'aperto in caso di vento. Il pacchetto comprende anche 4 ugelli per 20 mm, 25 mm, 32 mm e 40 mm, un metro metrico, un livello, una chiave per l'impostazione di ugelli e una forbice, e tutto ciò si inserisce in una custodia di metallo. Ma se necessario, è possibile acquistare in aggiunta una coppia di ugelli per 50 mm, 63 mm e 75 mm - la potenza del saldatore sarà sufficiente

• Macchina elettrica per saldare tubi in polipropilene di grande sezione, la parte riscaldante è realizzata a forma di disco, dove c'è solo un foro per il fissaggio della fodera accoppiata intercambiabile. La versione ER-03 ha una massa ridotta, che aumenta non solo la facilità di trasporto, ma aumenta anche la facilità di funzionamento in diverse posizioni, ma allo stesso tempo è un dispositivo abbastanza potente con due elementi riscaldanti da 1000 W ciascuno, che consente di risparmiare energia elettrica nel periodo di attesa mantenendo lo strumento caldo.
• L'intervallo di temperatura impostato dal termostato può variare da 50 ° C a 320 ° C - questo rende possibile lavorare in scantinati freddi e all'aperto in caso di vento. Il pacchetto comprende anche 3 ugelli per 50 mm, 63 mm e 75 mm, un metro a nastro metrico, un livello, una chiave per l'installazione di ugelli e una forbice, e tutto si inserisce in una custodia di metallo. Ma se necessario, la modifica consente di acquistare in aggiunta una coppia di ugelli per 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm e 125 mm - la potenza del saldatore sarà sufficiente

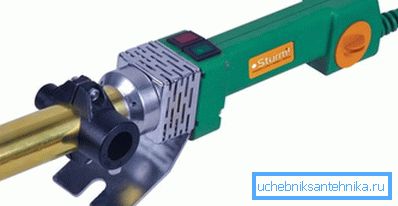

• Il dispositivo elettrico per saldare tubi in polipropilene STURM TW-7218 è un po 'diverso dai saldatori xifoide nella sua forma cilindrica, sebbene abbia lo stesso tipo di riscaldamento periodico con una temperatura massima di 300 ° C. La potenza di questa unità è 1880 W, che consente di operare da una rete elettrica domestica di 220 V 50 Hz, che è protetta da un 16A automatico. ugelli non appaiati, forniti dal produttore, hanno un rivestimento in teflon, da cui il prezzo aumenta naturalmente.
• Il tempo di riscaldamento della confezione spaiata sul cilindro è di 10 minuti a temperatura ambiente.. Oltre al saldatore con supporto, la custodia in metallo include anche 3 attacchi spaiati per 20 mm, 25 mm e 32 mm, una chiave esagonale e un cacciavite.

Saldatura tubi

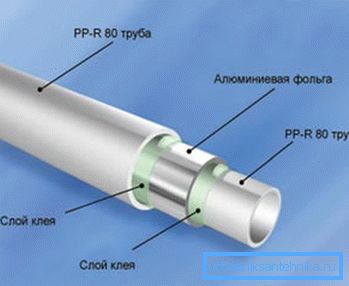

Diversi tubi in polipropilene sono utilizzati per diverse temperature del sistema di approvvigionamento idrico, dove un tubo a parete intera viene utilizzato per l'acqua fredda, il PPR con rinforzo in alluminio è utilizzato per l'acqua calda e la fibra di vetro viene utilizzata come strato di rinforzo per il riscaldamento.

Si ritiene che il PPR con alluminio possa resistere alla temperatura dell'acqua fino a 90 C senza deformazione, ma il PPR con fibra di vetro può resistere fino a 150 ° C, ma in acqua calda e riscaldamento il liquido di solito non si riscalda più di 80-85 C. Pertanto, il PPR viene solitamente utilizzato come opzione a caldo. con alluminio. (Vedi anche l'articolo Tubi in polipropilene: caratteristiche.)

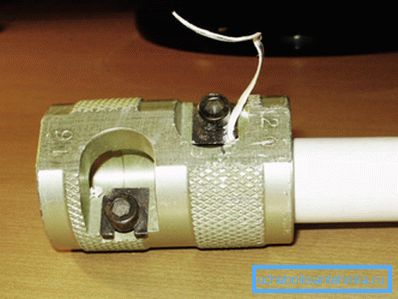

Lo strato di rinforzo può essere posizionato al centro della parete in polipropilene, ma può anche essere posizionato più vicino alla sommità - si scopre che l'ugello di riscaldamento rimuoverà il PPR, eliminando la pellicola, e ciò ridurrà la qualità del giunto. Per evitare un tale problema, viene utilizzato un trimmer che cancella la fine del foglio di alluminio, ma è preferibile scegliere i tubi con rinforzo centrale - questo fa risparmiare tempo.

Nota. La maggior parte degli artigiani preferisce lavorare con tubi di alluminio, utilizzandolo anche per acqua fredda, poiché il PPR caldo ha pareti più spesse.

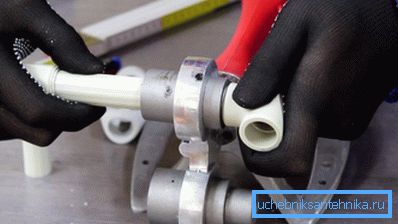

Nella foto in alto vedi le fasi di saldatura di un tubo di polipropilene con un saldatore, ma ognuno dei momenti richiede un certo tempo. Quindi, tenere il tubo e il raccordo sull'ugello caldo dovrebbe durare 5-10 secondi e lo stesso tempo dovrebbe essere tenuto nelle mani del nodo collegato in modo che la saldatura possa raffreddarsi.

conclusione

Non ci sono limitatori sugli attacchi accoppiati e non appaiati, quindi la profondità di accesso della tubazione e del raccordo è regolata dalle proprie mani e non deve essere superiore a 15 mm. In caso contrario, la parte terminale si appoggerà al setto del raccordo, che renderà la passerabilità della tubazione più bassa.
