Supporto per tubi: parte invisibile, ma molto necessaria del
L'affidabilità e la durata delle condotte dipendono non solo dalla qualità e dalla tenuta delle connessioni, ma anche dalla forza di fissare singole parti sulla parete o sul pavimento. Inoltre, l'uso del giusto tipo di fascette stringitubo consente di evitare la distruzione, la vibrazione e la deformazione del sistema finito.
Le istruzioni fornite in questo materiale ti consentiranno di selezionare e acquistare i dispositivi più appropriati per il tuo impianto idraulico o idraulico.
Caratteristiche del design di elementi di fissaggio
Fascette stringitubo

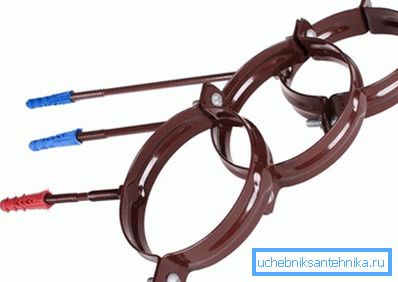

Questi tipi di prodotti vengono utilizzati per il fissaggio a parete, pavimento o soffitto dei tubi del sistema fognario. Inoltre, lo stesso design ha un supporto per tubo di scarico.
Il morsetto consente di fissare saldamente le singole parti, impedendo al contempo il disegno da sollecitazioni e deformazioni lineari.
Il dispositivo di fissaggio è costituito da tre elementi principali:
- lega rotonda o semicircolare;
- il morsetto che consente di fissare un tubo;
- chiusura con cui l'oggetto è fissato nel muro.

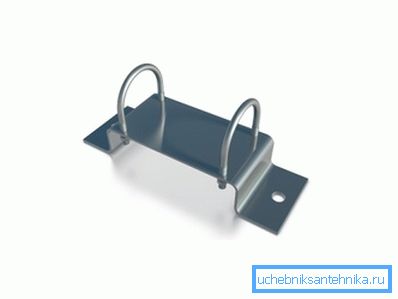

Fai attenzione! Ci sono morsetti di montaggio di forma più complessa. Ad esempio, un portatubo K939 è una piastra metallica di forma complessa, dotata di due supporti semicircolari. Questa forma di dettaglio è necessaria per la sua installazione su colonne o muri di configurazione complessa.
Il materiale per il massetto è solitamente in plastica o metallo:

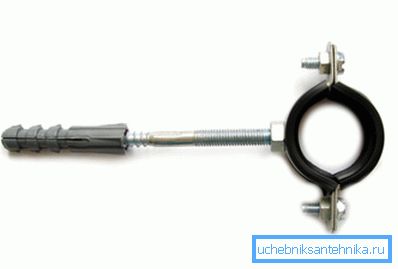

- Cravatta metallica: è un elemento diviso costituito dalle parti superiore e inferiore, che sono imbullonate insieme. C'è anche un porta pipe da 25 mm decorativo cromato che serve per fissare i tubi dell'acqua sopra il rivestimento decorativo. I morsetti metallici sono spesso dotati di guarnizioni in gomma che smorzano le oscillazioni del tubo durante il funzionamento, riducendo il livello di rumore prodotto da esse. I bulloni sono usati per collegare i due elementi staccabili del morsetto. Il supporto decorativo per tubi da 20 mm e 25 mm è dotato di una testa speciale che non viola l'aspetto attraente di questi elementi.

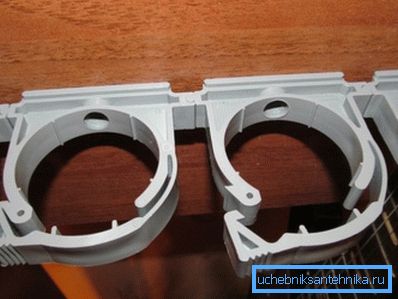

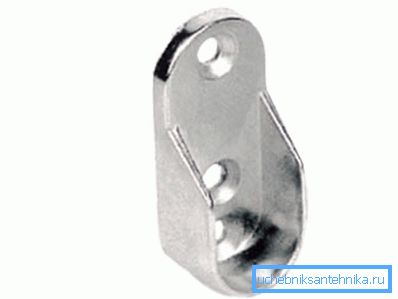

- Il fermacravatta in plastica può essere amovibile (fisso con chiusure) o monopezzo (a forma di U). In quest'ultimo caso, il tubo viene semplicemente inserito nel dispositivo di fissaggio finché non si arresta. Un tale sistema consente la produzione di morsetti per parti di forma complessa. Ad esempio, un supporto per un tubo ovale può essere realizzato interamente in plastica.
Il gruppo di montaggio si trova nella parte inferiore della parte.
Ci sono anche diverse varietà:
- A forma di T - il fissaggio avviene con un tassello o una vite (vite o ancora);
- A forma di L - il dispositivo di fissaggio è piegato con un angolo di 90 gradi.
Tipi di elementi di fissaggio
Esistono questi tipi di elementi di fissaggio:
| Tipo di elementi di fissaggio | descrizione |
| di piegatura | Con esso, non solo puoi fissare il tubo sul muro, ma anche comprimere il punto di unione, fornendo così maggiore tenuta e forza. |
| guidare | Serve per indicare la direzione del gasdotto. Non fornisce un fissaggio affidabile delle parti sulla superficie. |
| cuscinetto | La parte principale con cui sono collegati i tubi di fognatura e acqua. Inoltre, sono dotati di guarnizioni in gomma per smorzare le vibrazioni e compensare la distorsione lineare della temperatura. |
| sicurezza | È fissato su sezioni difficili di condotte, fornendo ulteriore rigidità e affidabilità. |
Indipendentemente dal tipo di morsetto, gli elementi di fissaggio sono divisi in due tipi principali:
- Duro. Per questo vengono utilizzati elementi di fissaggio a crimpare o supporto. Sono installati sulla campana di un tubo di fognatura, un giunto o altra parte sagomata. Il compito principale è garantire la durata e l'affidabilità all'incrocio.
- Galleggiante. Qui è necessario installare guide e tipi di latch di supporto. Il diametro del massetto deve essere maggiore delle dimensioni della tubazione. In questo caso, i dettagli della rete fognaria possono essere spostati nella direzione longitudinale, evitando così la distorsione della temperatura del sistema di drenaggio.
Suggerimento: Per evitare deformazioni, è anche necessario installare correttamente le fogne. In particolare, quando si inserisce l'estremità liscia di un tubo nella presa dell'altro, deve essere fornito uno spazio appropriato di 1 cm.
Caratteristiche dei supporti per tubi di montaggio
Installando in modo indipendente il sistema fognario, è necessario seguire alcune regole.
Altrimenti, gli incidenti sono possibili, il costo della riparazione che supera di gran lunga il costo degli elementi di fissaggio.
- L'installazione di un sistema di smaltimento delle acque reflue domestiche in una stanza riscaldata deve essere eseguita utilizzando fissaggi fissi installati su giunti e raccordi. In questo caso, non puoi avere paura delle deformazioni lineari della plastica.
- Gli apparecchi galleggianti, che consentono di compensare l'espansione lineare della condotta, sono necessari per il fissaggio dei tubi di scarico utilizzati per la raccolta e il trasporto degli effluenti caldi (la temperatura dell'acqua è superiore a 80 gradi Celsius). In questo caso, lo schema di montaggio mobile proteggerà le parti da deformazioni e distruzioni.

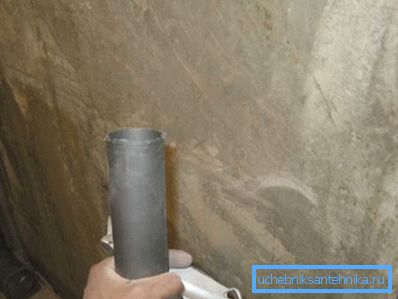

- Prima di posare le tubazioni su tutte le superfici, si consiglia di applicare una linea centrale, che servirà da linea guida in fase di installazione. Ciò consente di verificare in anticipo che venga rispettata la pendenza corretta, per calcolare la lunghezza richiesta delle parti, il numero di raccordi e morsetti di fissaggio. Quindi gli elementi di guida sono fissati alla parete e il supporto e la crimpatura sono montati insieme ai tubi.
- Durante l'installazione, le parti fognarie vengono inserite senza stringere negli elementi di fissaggio in modo che possano essere spostate nella direzione longitudinale. L'ultima fissazione rigida può essere eseguita solo dopo la fine del processo di assemblaggio dell'intero sistema.
- La distanza tra le singole unità di montaggio viene calcolata in base al numero di parti sagomate. Se c'è una lunga sezione di tubo, non dotata di rubinetti, giunti, revisioni e così via, il passaggio tra elementi di fissaggio adiacenti non deve essere superiore a 2 metri.
Suggerimento: Il modo più affidabile per fissare le condotte è di murarle in un muro di cemento o pietra. Morsetti: solo un compromesso e una soluzione più economica.
conclusione
L'attenta fissazione delle parti della pipeline sulla parete garantisce non solo l'affidabilità, ma anche il comfort di funzionamento della rete fognaria. Le lunghe zone non fisse vibrano fortemente e producono suoni sgradevoli.
Per ulteriori informazioni sull'installazione della rete fognaria può essere trovato nel video in questo articolo.
