Tee per cucire: principali tipi e metodi di utilizzo

Non è un segreto che il sistema di scarico delle acque reflue non sia costituito solo da tubi, ma anche da raccordi, come ad esempio tee per tubi di fognatura. Una vasta gamma di raccordi diversi ha il suo scopo e, se necessario, viene utilizzata per diluire la conduttura principale in diverse direzioni, per cambiare la direzione del tubo, ecc.

Tuttavia, in questo articolo considereremo in dettaglio quali sono i T di plastica per le fognature e come vengono utilizzati nella costruzione dei sistemi di smaltimento delle acque reflue domestiche.

Semplicità di montaggio grazie all'utilizzo di elementi di connessione speciali

Le fogne costruite con l'uso di tubi in PVC e elementi di collegamento, sono caratterizzati da numerosi vantaggi, tra cui:

• prezzo ragionevole;
• peso ridotto;
• assoluta resistenza alla corrosione;
• lunga durata senza la necessità di una pulizia regolare;
• facilità di installazione.

Parlando del moderno sistema di smaltimento dei rifiuti di plastica, vorrei notare in particolare la qualità della facilità di installazione. L'installazione è molto semplice e diventa possibile grazie all'uso di speciali elementi di connessione - raccordi.

Principali varietà

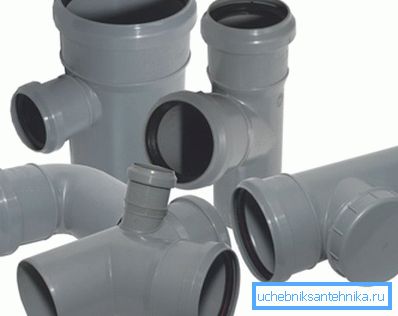

Nella costruzione di sistemi fognari domestici, vengono utilizzati tre tipi principali di tee di collegamento, che sono diversi nella configurazione e sono destinati a svolgere determinate funzioni specifiche.

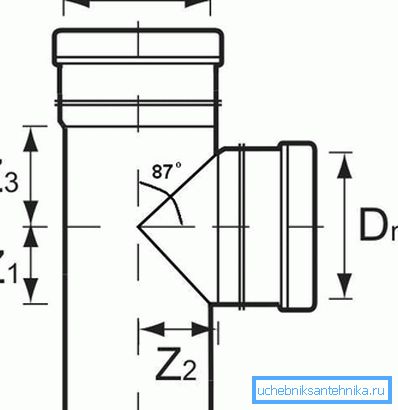

• Tee per fognatura 87 ° o 90 ° - Lo scopo principale di questa parte è quello di collegare il montante verticale alle sezioni orizzontali della pipeline.

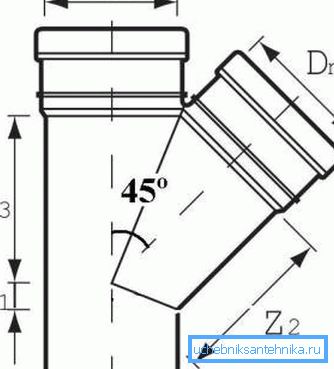

• Tee per cucire a 45 ° - Questi elementi di collegamento sono utilizzati per il fissaggio di tubi di plastica nella costruzione della maggior parte dei rami orizzontali.

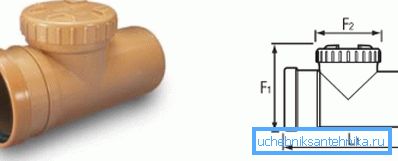

• Le revisioni sono una manica con una presa perpendicolare situata, che è chiusa da un coperchio rimovibile.. Durante il funzionamento del sistema, è possibile rimuovere il coperchio per ispezionare il grado di intasamento o per pulire lo zoccolo.

Le varietà elencate sono abbastanza per formare un sistema completo per lo smaltimento dei rifiuti domestici. Ma per poter contare sul successo nell'installazione, è necessario tenere conto delle dimensioni di questi elementi di collegamento e della loro conformità alle dimensioni standard dei tubi.

Tee, in base al diametro del collegamento del tubo, possono avere le seguenti dimensioni di sezione trasversale: 110 mm, 160 mm, 200 mm, 250 mm e 315 mm. Per le esigenze di costruzione di impianti industriali con maggiore capacità, vengono realizzati elementi di collegamento con un diametro della sezione trasversale di 400 mm e 500 mm.

Inoltre, le dimensioni della T della fogna da 110 mm e altre modifiche potrebbero non essere le stesse in tutte le direzioni. Ad esempio, le sezioni trasversali dei tubi della direzione orizzontale possono essere uguali, mentre l'uscita verticale o diagonale può avere un diametro più piccolo o più grande.

Caratteristiche costruttive

Indipendentemente dalle dimensioni e dalla configurazione, il design del T in polimero è semplice. L'output del prodotto è realizzato sotto forma di un tubo convenzionale con bordi cuciti. Due parti di ingresso, ad esempio 50 per 50 mm, sono dotate di prese speciali, che comprendono le estremità di tubi di diametro adeguato.

Per la massima densità, tenuta e affidabilità della connessione, le prese hanno anelli di tenuta in gomma speciali. Secondo i produttori di tubi in polivinilcloruro e relativi accessori, un giunto correttamente assemblato serve per almeno 20 anni senza la necessità di sostituire la guarnizione.

Regole di installazione

Le istruzioni per il lavoro di installazione con l'uso di giunti a T in plastica sono caratterizzati da facilità di implementazione e possono essere eseguiti a mano.

L'installazione della pipeline verrà completata correttamente se si aderiscono ai seguenti consigli:

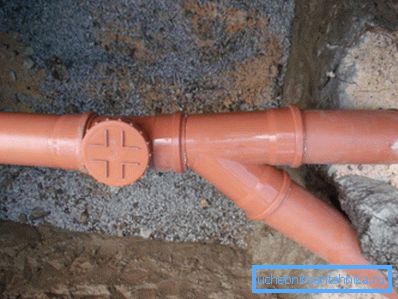

• Quando costruiamo il cablaggio orizzontale, utilizziamo esclusivamente tee con un rubinetto a 45 gradi.

Importante: se si utilizzano i tee con una connessione perpendicolare durante la costruzione del cablaggio orizzontale, la probabilità di frequenti blocchi del sistema fognario durante le operazioni successive aumenta in modo significativo.

• Le prese dotate di presa dovrebbero essere indirizzate al punto più alto iniziale della rete. Pertanto, la presa dovrebbe funzionare come un ingresso per l'elemento di collegamento, mentre l'estremità del tubo dovrebbe essere una presa.
• Le guarnizioni in gomma non possono essere tagliate o rimosse del tutto. Il sigillo è appositamente inserito per rendere il collegamento il più stretto e stretto possibile, quindi non dovresti essere sorpreso che durante l'installazione devi fare un po 'di fatica.

Suggerimento: per semplificare l'operazione, è sufficiente lubrificare la superficie interna degli elementi collegati con acqua e sapone prima dell'installazione. In questo caso, il tubo sarà molto più facile da inserire nel socket e verrà raggiunta la densità richiesta per la connessione.

• I giunti degli elementi di cablaggio con un diametro superiore a 50x32 mm sono consigliabili, e in alcuni casi necessari, per essere fissati alla superficie adiacente con morsetti delle staffe di supporto.
• L'installazione degli audit dovrebbe essere effettuata sulle sezioni della conduttura con accesso libero. Di norma, all'interno di una casa privata tali elementi non vengono applicati o sono impostati in quantità limitate.

Modifiche da altri materiali

Attualmente, oltre ai sistemi polimerici ampiamente utilizzati, vengono prodotte fognature in metallo, ceramica e persino cemento-amianto.

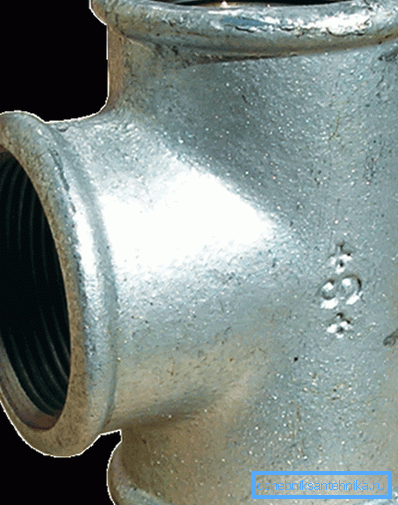

Naturalmente, quando si collegano tubi realizzati con tali materiali, vengono utilizzati gli elementi di collegamento appropriati. Ad esempio, per tubi in ghisa, viene utilizzata una T in ghisa, prodotta in conformità ai requisiti di GOST 6942.14-69.

È possibile collegare elementi di questo tipo per collegare il tipo filettato, a campana e senza socket. Gli analoghi in cemento-amianto e cemento sono fatti solo per quanto riguarda la connessione a presa.

conclusione

Ora sai cos'è una T in plastica con dimensioni 110 - 110 di 110 mm o il suo analogo in ghisa con dimensioni 100x100x50 mm. Inoltre, abbiamo capito come installare gli elementi di collegamento più popolari in polivinilcloruro.

Ulteriori informazioni utili possono essere ottenute guardando il video in questo articolo.
