Che tipo di strumento è un rubinetto? In che modo la piastra si differenzia dalla vite e la ruota differisce dal cricchetto? Come tagliare il filo interno o esterno con le tue mani? In quali casi sono preferiti i collegamenti filettati per l'alimentazione idrica e quando - saldati? Nell'articolo cercheremo di rispondere a queste domande.

definire

Per prima cosa definiamo la terminologia:

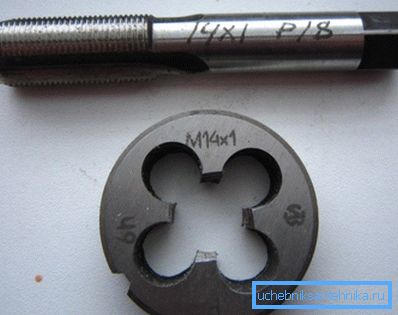

• Il rubinetto è un dispositivo per tagliare e spazzare (pulire da punti, ruggine, ecc.) Di fili interni. Nel nostro caso - pipe.

Utile: il filo del tubo differisce da quello metrico in quanto la sua dimensione non è caratterizzata dal diametro effettivo delle creste o cavità, ma dal passaggio condizionale (DU) del tubo o del raccordo collegato.

• Die - Utensile per filettare esterno, realizzato sotto forma di dado in metallo duro con aperture per la rimozione del truciolo.
• Klupp differisce dalla piastra in quanto è costituito da diversi settori separati. Perché ne hai bisogno? Il fatto è che le leghe dure e gli acciai ad alta velocità utilizzati nella produzione di utensili rigati sono più che costosi. Nel frattempo, la forza e la durezza sono richieste solo per le creste che tagliano direttamente il filo; il resto della piastra combina solo alcune creste. Nel caso di un dado, questa funzione viene trasferita al titolare.

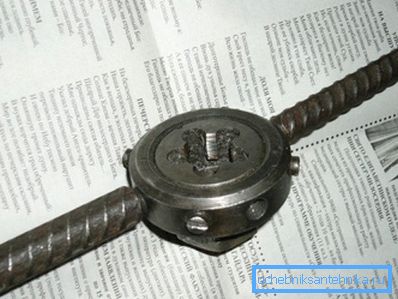

• Vorotok - telaio per il rubinetto o matrici, dotato di un paio di maniglie, utilizzato come leve. Ti permette di tagliare il filo senza alcun extra.

• Il supporto (mandrino) è, semplicemente messo, una manopola rotonda o esagonale senza maniglie.. Perché è necessario? In pratica, l'impianto idraulico non è raro quando il filo deve essere tagliato non in una morsa o morsetto, ma direttamente sul rivestimento o montante contro il muro. Le maniglie impediranno la rotazione dello strumento e il mandrino può essere ruotato con una normale chiave a gas.

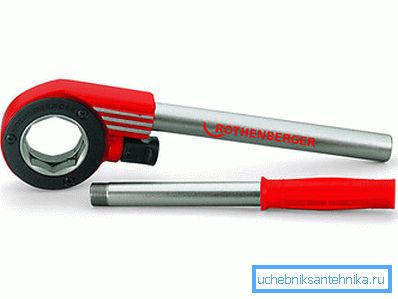

• Ratchet - manovella con una maniglia, doppio corpo e frizione di retromarcia. Ti permette anche di tagliare il filo contro il muro. A differenza del mandrino, su cui la chiave del gas lascia un teaser, il cricchetto non subisce danni meccanici durante il lavoro, ed è molto più comodo usarlo.

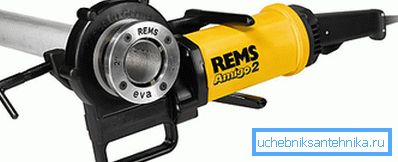

È curioso: in vendita puoi trovare i tappi a vite elettrici per tubi, che ti permettono di fare a meno dello sforzo fisico. Il tubo è bloccato dal proprio utensile di serraggio; l'utensile da taglio è azionato da un motore elettrico a bassa potenza attraverso un riduttore. Lo strumento è abbastanza comodo da usare, ma il suo prezzo - da 20 a 80 mila rubli - rende l'acquisto conveniente solo per i professionisti.

Descrizione dettagliata

rubinetto

Esternamente, lo strumento assomiglia a un normale otturatore, terminando non con un cappuccio, ma con un gambo corto corto. All'inizio del thread, la dimensione delle creste è ridotta, il che garantisce l'ingresso più fluido con il minimo sforzo. Il rubinetto è dotato di scanalature longitudinali, trucioli devianti.

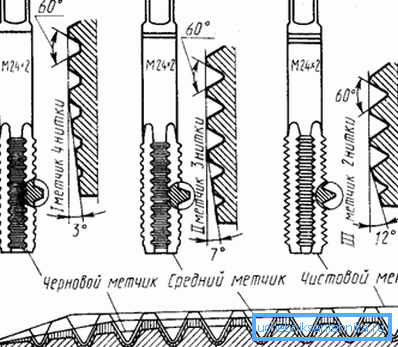

Di norma, quando si tagliano i fili, viene utilizzato un set di due o anche tre strumenti. Ad esempio, durante il taglio di una filettatura da mezzo pollice, l'accoppiamento futuro (pezzo cilindrico forato) passa prima un rubinetto del tubo ruvido 1: 2, quindi la finitura. Quando si taglia in una passata si aumenta l'usura dell'utensile e la qualità della filettatura è molto peggiore.

morire

Oltre al fatto che questo strumento è progettato per la filettatura esterna, la piastra si distingue dal rubinetto da un'altra caratteristica: la filettatura viene tagliata in una passata.

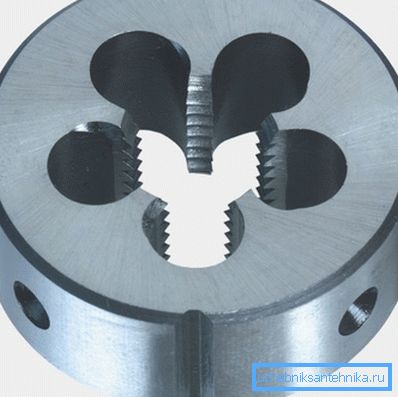

Come appare un dado? Se un rubinetto 1 1: 2 appare come un bullone da un pollice e mezzo, allora il dado corrispondente assomiglia in modo prevedibile a un dado in metallo duro da mezzo pollice. Si distingue da un solito dado da un thread con lo stesso approccio liscio (conico) e diversi canali attraverso i chip.

Utile: la parte di presa (conica) ha una lunghezza di 2-3 giri; lo spessore totale corrisponde a 8 a 10 giri.

Sulla superficie cilindrica esterna dello stampo vi sono diverse depressioni coniche, contro le quali le viti che lo fissano nel supporto poggiano.

girafiliera

Abbiamo già descritto la sua fondamentale differenza da un dado: gli incisivi sono fissati solo con un mandrino e possono cambiare se danneggiati indipendentemente l'uno dall'altro.

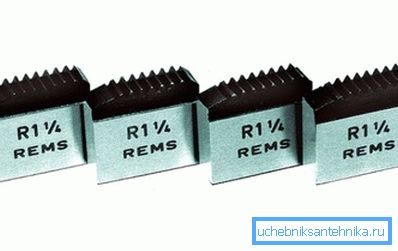

È utile per un potenziale acquirente conoscere solo una sottigliezza: se il diametro esterno dello stampo è rigorosamente regolato da GOST 9740-71, in base al quale sono realizzati, allora le frese del dado della vite possono avere una forma diversa e essere fissate in modi diversi.

Al momento dell'acquisto di un ricambio, è meglio prestare attenzione ai prodotti dello stesso produttore che ha realizzato il mandrino. Altrimenti una situazione è possibile quando gli incisivi semplicemente non vanno a posto.

Fili di tubo

In generale, per un fabbro, le informazioni sui fili di tubo non hanno molto valore pratico.

Tuttavia, a scopo didattico, presentiamo alcuni fatti interessanti.

• Esistono filettature cilindriche e coniche. Tutte le apparecchiature idrauliche sono progettate per utilizzare filettature cilindriche e le rastremazioni sono richieste principalmente in condotte ad alta pressione.
• A diametri superiori a 6 pollici, i tubi sono saldati o uniti con flange.
• Nonostante la grande dispersione dei diametri nominali, la regolazione del taglio dei filetti cilindrici del tubo GOST 6357-81 fornisce solo quattro passi di filettatura.

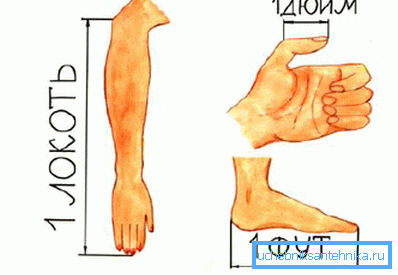

Riferimento: pollice inglese è 2,54 cm. Di conseguenza, un rubinetto per tubo di 2 1: 2 è progettato per la filettatura compatibile con tubi con passaggio condizionato di 2,5x2,54 = 6,35 cm (63 mm).

• Il legame dei diametri nominali delle filettature dei tubi al sistema di misurazione metrica è inoltre regolato dallo standard sopra menzionato. Ecco un elenco di alcune dimensioni:

Filo o saldatura

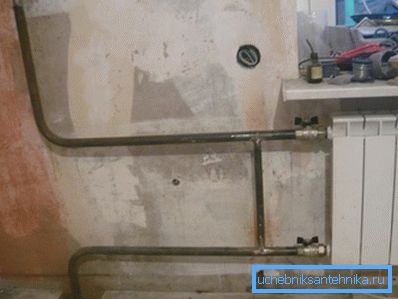

I riser e gli impianti di riscaldamento di linea e l'alimentazione idrica hanno un diametro nominale, ovviamente molto più piccolo di 6 pollici. Di conseguenza, per l'installazione di composti può essere utilizzato come saldatura e filo.

Ovviamente, viene dedicato meno tempo alla saldatura: un saldatore esperto impiega non più di 10 minuti su un giunto di testa; infilare, assemblare e sigillare il giunto richiederà almeno tre volte più a lungo con un notevole dispendio di sforzi.

Quando le connessioni filettate si giustificano:

• In caso di problemi durante il trasporto dello strumento. È chiaramente più facile portare con i mezzi pubblici una targa con un supporto e un paio di chiavi del gas per la dacia di un apparecchio per la saldatura elettrica, e ancora di più: una coppia di cilindri e un set di tubi con una torcia.
• Se necessario, rendere la connessione pieghevole. Un caso tipico è uno sgon dopo una valvola su un tubo d'acqua in acciaio. Prima o poi, la valvola dovrà essere sostituita, ei tubi dovranno essere puliti dai depositi di minerali; la capacità di fare questo lavoro senza saldatura è un vantaggio decisivo.

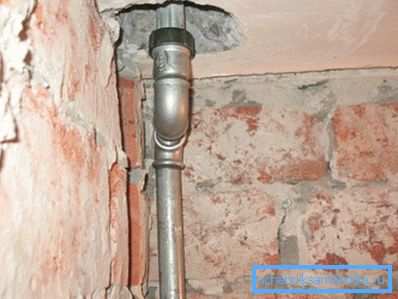

• Infine, i fili non hanno alternative se si utilizzano tubi zincati per l'installazione di comunicazioni. Il fatto è che il cordone di saldatura rompe il sottile strato di zinco, il che rende inutile la zincatura: la corrosione distrugge la zona di giunzione alla stessa velocità di quando si utilizzano tubi VGP in acciaio nero. Ma con i thread, la situazione sta cambiando radicalmente: lo strato di zinco rimane intatto, con il risultato che la risorsa della pipeline aumenta più volte. L'autore ha dovuto aprire le torri di riscaldamento zincate montate sui fili dopo mezzo secolo di funzionamento; se il dipinto multistrato superiore impediva di valutare le condizioni dei tubi, l'esame interno mostrava che non erano diversi da quelli nuovi.

Come tagliare un filo

interno

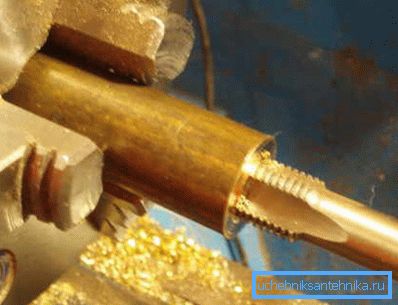

Supponiamo di avere una billetta forata per un attacco DU in acciaio da 32 mm (1 1/4 di pollice). Dobbiamo trasformarlo in un giunto finito.

Come fare questo lavoro?

1. Bloccare il pezzo in un morsetto speciale con un lume a forma di diamante tra le ganasce.

Fai attenzione: non è desiderabile usare una morsa in questo caso. La compressione da entrambi i lati del pezzo è deformata, diventerà ovalizzazione.

1. Abbiamo messo il rubinetto del tubo ruvido 1 1: 4 pollici nella manopola.
2. Lubrificare la superficie interna del pezzo. La lubrificazione riduce la resistenza durante il taglio e riduce la probabilità di segnare. Che tipo di lubrificante usare è lo stesso: l'olio per macchine da cucire, autol, grasso e persino gasolio sono ugualmente adatti ai nostri scopi.
3. Posizioniamo la rastremazione rigorosamente lungo l'asse del futuro accoppiamento, premendola con il massimo sforzo e girandola senza disturbare il posizionamento e senza allentare la pressione. Il taglio senza premere il rubinetto sulla parte è possibile solo dopo 2-3 giri completi; se indebolisci la forza prima, la prima corda verrà strappata.
4. Dopo aver passato l'accoppiamento con un rubinetto ruvido, rimuovere la manopola e rimuoverla dall'altro lato. Ripeti l'operazione con rubinetti medi e fini.

Cosa fare se hai solo la solita presa:

1. Serrano il gambo del rubinetto.
2. La billetta è bloccata con una chiave di gas (tubo) e si siede sulla sua entrata.
3. Ulteriori operazioni sono identiche a quelle sopra descritte.

Utile: se il rubinetto viene utilizzato solo per la filettatura di raccordi usati, è sufficiente avere solo uno strumento di finitura nella tua collezione.

esterno

Qui l'istruzione di taglio del filo include la preparazione dell'approccio per la piastra. Affinché il taglio non richieda una forza di serraggio eccessivamente grande, uno smusso deve essere tagliato dall'esterno del tubo con un angolo di circa 30 gradi rispetto al suo asse.

Considera come puoi preparare una chiamata, per così dire, sul campo:

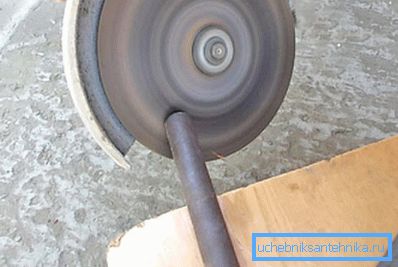

• Pulendo il bordo della smerigliatrice con un cerchio sul metallo.

• Fare lo stesso lavoro con un file a mano.
• Infine, in assenza di uno strumento, il bordo del tubo con un po 'di abilità può essere semplicemente compresso con una chiave a gas. La sottigliezza principale di questa operazione non è di esagerare e di non dare l'ovalizzazione del tubo.

Cosa fare dopo:

1. La superficie esterna del bordo del tubo viene nuovamente imbrattata.
2. La piastra viene premuta contro la faccia di estremità rigorosamente perpendicolare all'asse longitudinale del tubo. La forza di serraggio viene mantenuta fino a 2-3 giri completi.
3. Il prossimo è un semplice lavoro meccanico: uno stampo viene inseguito lungo un tubo fino a ottenere un filo della lunghezza richiesta. Resistenza bruscamente aumentata significa scuffing chip; in questo caso, la piastra viene spinta indietro di un giro, i trucioli vengono rimossi e la superficie è rilubrificata.

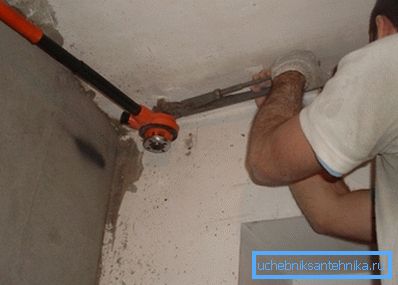

Quando si infila una filettatura esterna direttamente sul riser o sulla fodera, c'è una sottigliezza. Il tubo su cui viene tagliato il filo è necessariamente tenuto dalla chiave a gas in modo che la forza su di esso compensi la coppia che si verifica durante il taglio.

Il fatto è che è molto più facile strappare il rivestimento dal riser o il riser dalla batteria del vicino di quanto possa sembrare: la leva consente di sviluppare uno sforzo molto significativo. Inoltre, le condizioni dei tubi stessi nelle vecchie abitazioni spesso lasciano molto a desiderare.

conclusione

Considereremo la nostra conoscenza degli strumenti per il threading manuale e la tecnologia di processo. Come al solito, il video in questo articolo offrirà al lettore informazioni aggiuntive. Buona fortuna!
