Usiamo il dispositivo per la saldatura di tubi in

Se non si allega al produttore, la domanda su come scegliere una macchina per la saldatura di tubi in polipropilene può essere risolta con una sola parola: professionale, è un tale saldatore, dove viene fornita la presenza di un termostato e il kit include punte rivestite in teflon.

Ma, ancora una volta, un tale strumento è piuttosto costoso (molto dipende dalla marca), e anche i maestri molto buoni a volte ottengono sugli ugelli standard, poiché ciò non influisce in alcun modo sul risultato finale. Ma ne parleremo più dettagliatamente, in modo che tu stesso possa fare una scelta e offrirti anche una dimostrazione tematica del video in questo articolo.

Saldatura di tubi in polipropilene

Panoramica dei saldatori e degli ugelli

Nota. Completo di un saldatore vengono solitamente forniti da 3 o più ugelli progettati per diverse dimensioni di tubi. Il set minimo è composto da due o tre punte per polipropilene 20 mm, 25 mm e 32 mm, ma spesso sono più. Inoltre ci sono ugelli per tubi con una sezione esterna di 16 mm.

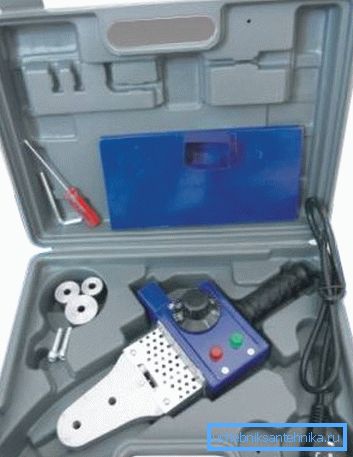

• L'apparecchio elettrico per la saldatura di tubi in polipropilene TEMP PPT-1200 ha un tipo di riscaldamento periodico, cioè la temperatura del riscaldamento, la parte anteriore dell'unità è controllata da un termostato, dove il riscaldamento massimo è di 300? C. Saldatore elettrico da 1200W, che è abbastanza adatto per il cablaggio domestico con un fusibile automatico 16A. Ugelli forniti completi, ordinari, senza rivestimento in Teflon.
• L'apparecchiatura funziona a 220 V e riscalda fino al limite desiderato in circa 10 minuti se la temperatura ambiente è di almeno 18-22 ° C. Il kit include anche una chiave esagonale (per il fissaggio degli ugelli), un cacciavite e 3 ugelli forniti in una custodia di metallo.

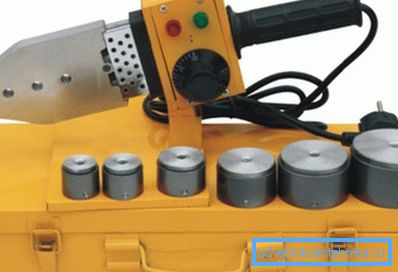

• L'unità elettrica per la saldatura del polipropilene PROTON PPT-1200 ha un tipo di riscaldamento periodico, cioè la temperatura del riscaldamento, la prua dell'unità è controllata da un termostato, dove il riscaldamento massimo è di 300? C. Saldatore elettrico da 1200W, che è abbastanza adatto per il cablaggio domestico con un fusibile automatico 16A. Gli ugelli forniti nel kit sono regolari, senza rivestimento in Teflon, ma il loro numero è aumentato qui a 6 pezzi.
• L'apparecchiatura funziona a 220 V e riscalda fino al limite desiderato in circa 10 minuti se la temperatura ambiente è di almeno 18-22 ° C. Il kit comprende anche una chiave esagonale (per il fissaggio degli ugelli), un cacciavite e 6 ugelli (20, 25, 32, 40, 63 mm), che viene fornito in una custodia di metallo.

• Apparecchi di saldatura elettrica per tubi in polipropilene FORTE WP-6318 ha un tipo di riscaldamento periodico, cioè la temperatura del riscaldamento, la parte anteriore dell'unità è controllata da un termostato, dove il riscaldamento massimo è di 300? C. Il potere del saldatore è 1800W, che è abbastanza adatto per il cablaggio domestico con un fusibile automatico da 16A. Ugelli forniti completi, ordinari, senza rivestimento in Teflon, il numero - 3 pezzi.
• L'apparecchiatura funziona a 220 V e riscalda fino al limite desiderato in circa 15 minuti se la temperatura ambiente è di almeno 18-22 ° C. Il kit include anche una chiave esagonale (per il fissaggio degli ugelli), un cacciavite e 3 ugelli forniti in una custodia di metallo. Massa di tutte le attrezzature 4000g.

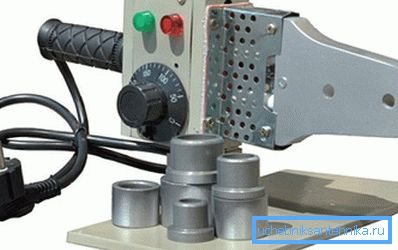

• La versione economica della saldatrice, questo è il BRIGADIER 86-001, che ha un tipo di riscaldamento periodico, cioè la temperatura del riscaldamento, la parte anteriore dell'unità è controllata da un termostato, dove il riscaldamento massimo è 300? C. La potenza del saldatore è di soli 800 W, che è abbastanza adatto per il cablaggio domestico con un fusibile automatico da 16A. Ugelli forniti completi, ordinari, senza rivestimento in Teflon, il numero - 3 pezzi.
• L'apparecchiatura funziona a 220 V e riscalda fino al limite desiderato in circa 15 minuti se la temperatura ambiente è di almeno 18-22 ° C. Il kit comprende anche una chiave esagonale (per il fissaggio degli ugelli), un cacciavite e 3 ugelli (20, 25, 32 mm), che viene fornito in una custodia di metallo.

• Apparecchiature elettriche per la saldatura di tubi in polipropilene STURM TW-7218 ha un tipo di riscaldamento periodico, cioè la temperatura del riscaldamento, la parte anteriore dell'unità è controllata da un termostato, dove il riscaldamento massimo è 300? C. Il potere del saldatore è 1800W, che è abbastanza adatto per il cablaggio domestico con un fusibile automatico da 16A. Gli ugelli forniti con il kit hanno un rivestimento in teflon.
• L'apparecchiatura funziona a 220 V e riscalda fino al limite desiderato in circa 10 minuti se la temperatura ambiente è di almeno 18-22 ° C. Il kit include anche un cacciavite a chiave esagonale e 3 ugelli (20, 25, 32 mm), che viene fornito in una custodia di metallo. La massa del kit è di soli 1100g.

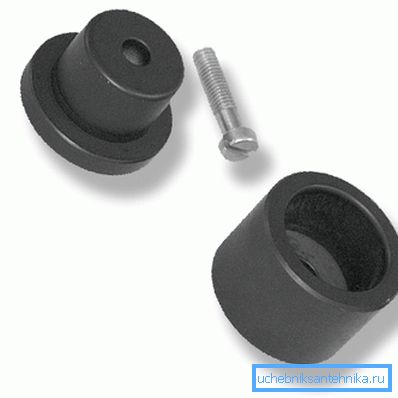

• L'ugello di questo tipo, quello che si vede nella foto in alto, è realizzato in lega di alluminio e ha un rivestimento in teflon di alta qualità per la superficie di lavoro, che consente di non attaccare il polipropilene (PPR) alla superficie e di non bruciare, che è accompagnato dall'odore. I puntali di coppia vengono utilizzati per la saldatura di polifusione e vengono utilizzati insieme a tipi di saldatori piani.

• L'ugello di questo tipo che vedi nella foto in alto è realizzato in lega di alluminio e ha un rivestimento in teflon di alta qualità per la superficie di lavoro, che ti permette di non attaccare il polipropilene (PPR) alla superficie e di non bruciare, che è accompagnato dall'odore. Punte spaiate vengono utilizzate per la saldatura di polifusione e vengono utilizzate insieme a un saldatore, in cui l'asta ha la forma di un cilindro.

Lavoro di saldatura

Indipendentemente da come usi il saldatore, prima di tutto devi preparare i tubi e gli accessori per il lavoro, pulendoli da polvere, sporco e grasso, e anche se ottengono acqua, devono essere puliti o asciugati. Inoltre, è necessario decidere il tipo di tubo in polipropilene, che può essere rinforzato (a caldo) o a parete solida (a freddo).

Nota. Come strato di rinforzo può essere usato un foglio di alluminio o fibra di vetro e, sebbene il prezzo della seconda opzione sia più alto, e secondo le istruzioni tale PPR dovrebbe resistere fino a 150? C (con pellicola fino a 90 ° C), non c'è molta differenza dal punto di vista tecnologico.

Il fatto è che un sistema di riscaldamento o di acqua calda raramente ha una portante con una temperatura superiore a 80 °, e se ciò accade, per un breve periodo il tubo non ha il tempo di deformarsi e lo scopo principale del rinforzo è proprio questa protezione.

La differenza principale tra i tubi caldi è la vicinanza dello strato di rinforzo alla superficie: se chiuso, il polipropilene verrà rimosso durante la saldatura, esponendo il foglio, quindi la qualità della connessione si deteriorerà.

Pertanto, le istruzioni per il lavoro di saldatura consigliano di rimuovere questo strato, ma è estremamente sconveniente farlo con un coltello, e per questo motivo usano uno speciale dispositivo di rifilatura per lo stripping, che viene anche chiamato brivido. Basta ruotare il brivido fino all'estremità del tubo, riducendone il diametro esterno, allo stesso tempo rimuovendo la pellicola ed esponendo lo strato inferiore di polipropilene.

Nota. Praticamente tutti i maestri coinvolti nell'installazione di impianti idraulici e di riscaldamento cercano di evitare il PPR con fogli molto ravvicinati. Elaborare la fine con un brivido richiede una certa quantità di tempo in ciascuna giuntura, tanto più che è molto scomodo eseguire spellature su pezzi corti, e talvolta è semplicemente impossibile.

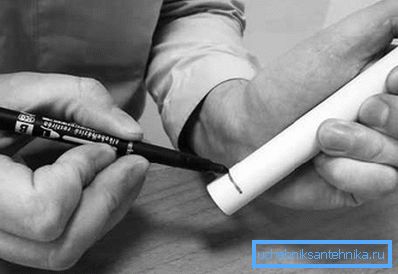

In modo che quando si agganciano saldamente le saldature, con un angolo di 45? e la sua rotazione corrisponde esattamente allo scopo, è necessario fare un markup e con questo scopo è sufficiente mettere i segni sul tubo e montare con un pennarello o una matita che dovrebbe coincidere quando si connette. Inoltre, il markup è necessario quando si taglia il PPR in lunghezza, oltre a indicare la profondità alla quale il tubo affonderà nell'ugello caldo.

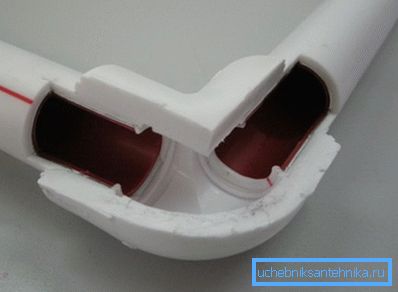

Vi è un reale pericolo che durante la saldatura, il diametro interno del giunto venga ridotto, il che comporterà una diminuzione della fluidità del sistema di approvvigionamento idrico o persino la sua perdita. E questo accade perché la fine finisce troppo in profondità nell'ugello caldo e poi, quando viene inserito nell'attacco del raccordo, va anche oltre il necessario, ma poiché è caldo, inizia ad appiattirsi, creando una congestione.

Pertanto, quando si riscalda il bordo del tubo, fare molta attenzione - la sua estremità dovrebbe entrare nell'ugello caldo di non più di 10-15 mm - così la continuità della tubazione sarà completamente preservata.

Sul termostato del saldatore, di regola, il limite massimo di commutazione è 300 ° C e questa temperatura è sufficiente per funzionare anche con una leggera brina, ma ciò non significa che questo parametro debba essere una modalità costante.

Dovrebbe essere guidato dalla temperatura ambiente della stanza - 19-22? C e in tali casi, la manopola di regolazione dell'interruttore dovrebbe essere a circa 280? C, beh, se lavori in estate e nella stanza di calore, quindi spostare la maniglia a 270? C.

Tali modalità sono ottimali per la saldatura durante PPR e una posizione di 300 ° C dovrebbe essere utilizzata solo in una stanza fredda o all'aperto, nella stagione fredda, così come in caso di vento.

Ora procediamo alla saldatura del tubo con il raccordo (devono coincidere in diametro) e dopo la preparazione e la marcatura del materiale riscaldiamo l'apparecchio, che, a seconda del modello, comporrà il regime di temperatura richiesto da 10 a 15 minuti.

L'ugello dovrebbe essere riparato anche prima di accendere il saldatore nella rete - è molto più conveniente farlo a freddo, e se si devono lavorare con diametri diversi (tramite raccordi di riduzione), è necessario fissare entrambi gli ugelli contemporaneamente - tutte le marche e tipi di unità di saldatura calcolato su di esso.

Se possibile, è più comodo fare il lavoro, seduto su un piccolo sgabello, calpestare il supporto del ferro saldato con i piedi in modo che il dispositivo stesso non si muova, ma questo è possibile solo quando si assemblano i singoli blocchi - in futuro tale lavoro dovrà essere fatto con il peso.

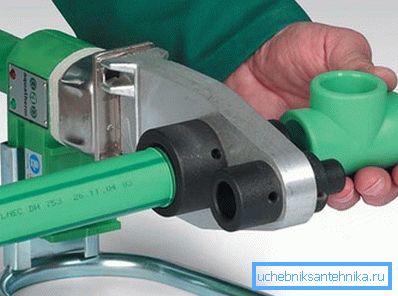

Quindi, montare un tubo su un lato dell'ugello e sull'altro, adattarlo e premerlo fino alla profondità desiderata, quindi posizionarlo in questa posizione per 5-6 secondi in modo che il polipropilene si scaldi bene. Quindi, sparate su entrambi i lati contemporaneamente e senza indugio, metteteli nella posizione desiderata, guidati dalle etichette impostate in anticipo e mantenete di nuovo per 5-6 secondi in una posizione fissa.

L'installazione del rifornimento idrico è molto più conveniente per produrre singoli blocchi, che vengono saldati separatamente, come si vede nella foto in alto, dopo di che vengono saldati in un unico sistema.

A causa del fatto che il saldatore stesso è piuttosto leggero, in media 1,5-2 kg, una persona può gestire tale lavoro tenendo la macchina in una mano e l'unità saldata nell'altra. Ma per collegare blocchi ingombranti, è necessaria una certa esperienza, quindi, la loro dimensione dovrebbe essere limitata, almeno, all'inizio.

conclusione

Per tagliare il tubo di polipropilene con le proprie mani, utilizzare delle forbici speciali (questo può anche essere fatto con un seghetto, ma le bave rimangono dopo). Anche la qualità delle forbici non ha l'ultimo valore - una buona ghigliottina fa un taglio uniforme, ma se ha un gioco o è piegata, allora questo non accadrà (vedi anche l'articolo tubi in polipropilene per l'impianto idraulico in casa).
