Accoppiamento dei tubi: cosa è necessario, come scegliere e

Ad un esame più attento, l'accoppiamento del tubo è un prodotto molto semplice. In effetti, questo è un tipo di connettore per due tubi dello stesso diametro o di diametro diverso. Inoltre, questo prodotto è progettato per collegare autostrade, che sono fatti di materiali diversi (ad esempio, può essere un attracco di plastica e acciaio).

Tuttavia, nonostante il semplice principio del dispositivo, molto spesso viene scelto in modo errato. Ciò è dovuto principalmente al fatto che ci sono troppi accessori moderni sul mercato, che sono montati in qualche modo fuori dalla scatola, o che hanno una serie di proprietà uniche.

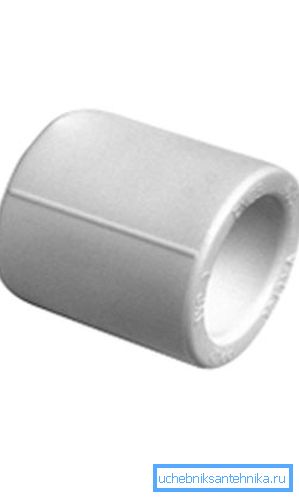

Un esempio dell'adattatore più semplice

E molto spesso, a causa di caratteristiche individuali non contate, il normale funzionamento dei prodotti in una particolare situazione diventa semplicemente impossibile.

In questo articolo cercheremo di considerare il più possibile il tipo di prodotti di questo tipo, il modo in cui differiscono tra loro e come montarli su una o più pipe. Iniziamo con la cosa più importante.

Tipi di accoppiamenti a seconda del tipo di connessione

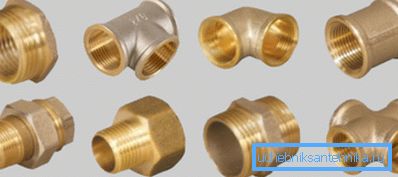

Gamma di connettori

In questo caso, intendiamo tutti gli adattatori, sebbene abbiano la stessa funzione, ma il metodo di fissaggio potrebbe essere diverso. Considera tutto in dettaglio nella tabella sottostante.

Metodo di fissaggio: Caratteristiche:
  1. Con l'aiuto di un saldatore.
È, infatti, un picco di elementi e questa tecnologia viene utilizzata per i sistemi di plastica. Il vantaggio del metodo è che la connessione è molto stretta e affidabile. Se il padrone fa tutto come dovrebbe, allora non ci saranno perdite nelle giunture. Per quanto riguarda i difetti, allora possiamo distinguere un momento come un picco sbagliato. Se il tempo della temperatura di fusione della plastica viene superato di almeno alcuni secondi, dopo aver montato il raccordo, vi è un'alta probabilità di incrinature. Bene, se il saldatore agisce sulla parte meno del necessario, allora la forza della connessione sarà bassa.
  1. Discussione.
Bene, qui tutto è abbastanza chiaro - un montaggio di questo tipo è fatto di metallo, di regola. Il dettaglio è semplicemente avvolto all'estremità del tubo di metallo. La tecnologia Plus è il basso prezzo di questo lavoro e della sua semplicità. È del tutto possibile fare tutto con le nostre mani senza il coinvolgimento di specialisti e senza acquistare uno strumento costoso, ma gli svantaggi del metodo sono che dovrete costantemente monitorare tali giunture, poiché vi è un grosso rischio di depressurizzazione. Pertanto, in nessun caso un giunto filettato del tubo deve essere incorporato nelle pareti, ad esempio.
  1. Baionetta.
Viene principalmente utilizzato per unire le linee attraverso le quali l'acqua o alcuni flussi d'aria. L'essenza della connessione è che il connettore si aggancia alle estremità dei tubi con l'aiuto di speciali dadi del tipo di moschettone: è possibile realizzare una tale cucitura rapidamente, ma la sua tenuta e la sua forza non sono molto buone.
  1. La canna.
Il principio di funzionamento è che il tubo viene inserito in un tubo speciale all'interno del connettore. Il raccordo stesso, di regola, ha un dado che blocca, fissa il giunto sul tubo, questi connettori sono in grado di resistere a molta pressione, basta assicurarsi che ci sia un accoppiamento di qualità per il tubo: il tubo di metallo, a proposito, anche il tubo stesso deve essere resistente.

All'interno del giunto possono essere presenti guarnizioni in gomma che sono molto sensibili alle variazioni di temperatura. Se la gomma all'interno del prodotto è di scarsa qualità, al variare della temperatura, appariranno sempre più microcracks. E questo, ovviamente, influenzerà (in peggio) la tenuta della connessione degli elementi della conduttura.

Suggerimento: Raccomandiamo di non risparmiare su accessori di questo tipo e di acquistare prodotti di marchi noti e collaudati.

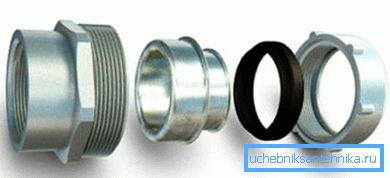

Accoppiamento del campione con guarnizione di gomma integrata

Per quanto riguarda lo scopo degli accoppiamenti, oggi sono ampiamente utilizzati per connettere tali sistemi:

  1. Per tubi dell'acqua.
  2. Per le linee del gas.
  3. Per la rete di riscaldamento.
  4. Per oleodotti, ecc.

È ovvio che nelle condizioni di una casa o di un appartamento privato i raccordi più usati sono per attraccare i tubi di riscaldamento o per alimentare / scaricare l'acqua. Diamo un'occhiata a come vengono solitamente montate queste parti e cosa è importante considerare.

Linea di assemblaggio con frizioni

Si noti che verranno prese in considerazione le istruzioni sul dispositivo di unione di tubi in plastica, metallo-plastica e acciaio comune. Perché nella maggior parte dei casi, i prodotti realizzati con questo materiale sono utilizzati in casi particolari. Iniziamo con l'installazione del metallo.

Collegamento del tubo di acciaio

Cordone di saldatura

Come è noto, la precedente unione di autostrade in acciaio veniva effettuata con un metodo piuttosto complicato, utilizzando la saldatura a gas o elettrica.

È abbastanza chiaro che questa tecnologia presenta alcuni svantaggi: li considereremo nella tabella seguente.

problema: Caratteristiche:
  1. La necessità di attrarre uno specialista per gli elementi di saldatura.
Cioè, semplicemente parlando con le proprie mani per eseguire tale lavoro è quasi impossibile senza esperienza e competenza. strumento. Pertanto, la saldatura è almeno costosa. Anche se abbastanza affidabile.
  1. Durante la saldatura, vi è un'alta probabilità di danni al rivestimento nell'area dei punti di connessione.
Cioè, se hai una piastrella sui muri o, per esempio, sullo sfondo, allora le scintille di saldatura possono facilmente rendere la superficie inutilizzabile.

Suggerimento: per ridurre la probabilità di danni all'aereo, è possibile utilizzare un metodo semplice - se è tecnicamente fattibile, quindi provare a "chiudere" la superficie potenzialmente vulnerabile con cartone o compensato.

In linea di principio, oggi c'è una connessione che ti permette di fare a meno della saldatura - questo è l'accoppiamento di Gebo su un tubo di metallo.

Appartiene alla classe di prodotti con dadi a crimpare e funziona secondo il seguente principio:

  1. Le estremità dell'acciaio vengono pulite con carta vetrata con una frazione fine.. In questo caso, i tubi possono essere realizzati in metallo completamente diverso - questo non influirà sulla densità della connessione.
  2. I dadi a crimpare vengono posizionati su entrambi i lati della guida..
  3. L'acciaio viene posizionato sulla punta dell'adattatore e, successivamente, i dadi vengono attratti dal giunto e ruotati.
Prodotto

Inoltre, le parti Gebo possono avere un principio leggermente diverso del dispositivo. L'adattatore può essere composto da due elementi che sembrano essere "presi in una morsa" alle estremità della linea. In questo caso, entrambe le metà del raccordo vengono serrate con l'aiuto di bulloni e dadi esterni.

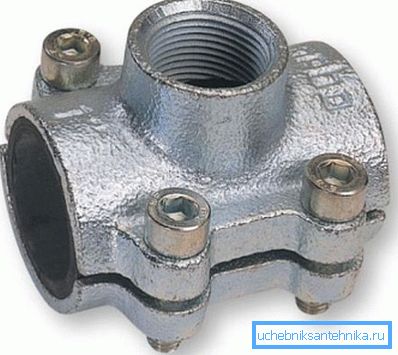

Foto del giunto Gebo da due metà

In linea di principio, se il compito è organizzare una connessione ermetica senza saldatura, l'uso di tali raccordi è molto utile.

Lo svantaggio qui è che non c'è forza, per così dire "solidità" della linea. Cioè, nelle giunzioni dove vengono usati gli accoppiamenti di Gebo, la linea può essere facilmente rotta. Pertanto, provare in tali punti per rendere ulteriori elementi di fissaggio a parete per l'impianto idraulico.

Quello che vale la pena di notare è il fatto che ci sono anche involucri di metallo senza maniche, che possono anche essere collegati senza saldatura e anche senza accessori. Il punto è che tali prodotti hanno una filettatura interna su un lato e uno esterno sull'altro - cioè, si torcono semplicemente l'uno con l'altro.

Abbiamo trattato il metallo, ora vediamo come collegare sistemi di plastica di vario tipo.

Collegamento di metallo, plastica e polipropilene

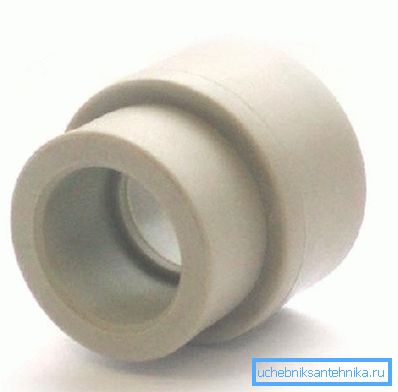

Parte in plastica per saldatura

Il modo più sicuro è, naturalmente, di aumentare gli elementi del tubo. Questa tecnologia è utilizzata non per i prodotti flessibili dell'alloggiamento, ma per quelli polipropilenici, di norma.

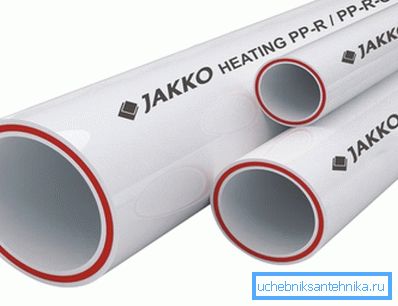

Tubi in polipropilene

Tutto è fatto approssimativamente secondo questo schema:

  1. Uno speciale saldatore viene prelevato, acceso e riscaldato alla temperatura desiderata.

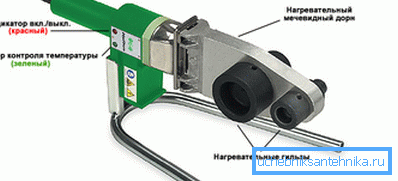

Saldatoio
  1. Le estremità dei tubi vengono pulite con un panno asciutto: è assolutamente necessario rimuovere tutta la polvere e lo sporco dall'aereo.
  2. Un adattatore di plastica e il tubo stesso sono presi, e quindi sono, per così dire, posti sulle punte riscaldate del saldatore. Sono necessari circa 3-4 secondi per influenzare il materiale, quindi è necessario "asportare" bruscamente le parti in plastica dal saldatore e inserire i prodotti l'uno nell'altro.

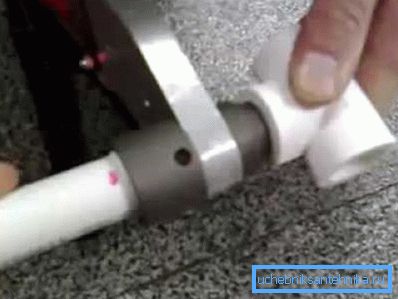

Elementi riscaldanti

Dopo ciò, dovresti premere gli elementi insieme e con uno sforzo per tenerli per almeno alcuni secondi. Durante questo periodo, la plastica si indurirà e si otterrà una connessione di accoppiamento molto stretta.

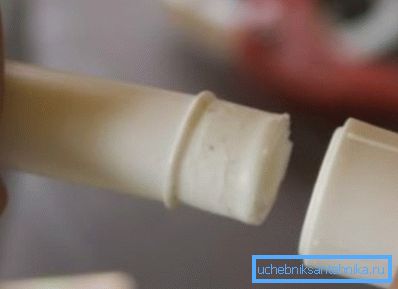

Composto di plastica

Fai attenzione! Lavorare con un saldatore implica una sfumatura importante: a seconda del diametro del tubo, varia il tempo di riscaldamento della plastica. In linea di principio, tali dati dovrebbero essere contenuti sul piano interno del coperchio del case, ma nel caso in cui non ce ne siano, non esitate a utilizzare i dati della tabella sottostante.

Diametro dell'elemento (in millimetri) Tempo di interazione del saldatore Tempo di ancoraggio ("con fatica") di plastica tra loro Periodo di raffreddamento
16 5 secondi 4 sec. 2 minuti
20 7 secondi 4 sec. 2 minuti
25 7 secondi 4 s. 2
32 8 secondi 6 4
40 12 sec 6 4
50 18 sec 6 4
63 24 8 s. 6
75 30 10 8

Bene, resta da discutere su come i giunti di plastica per fognature, così come i prodotti flessibili di metallo-plastica, sono uniti.

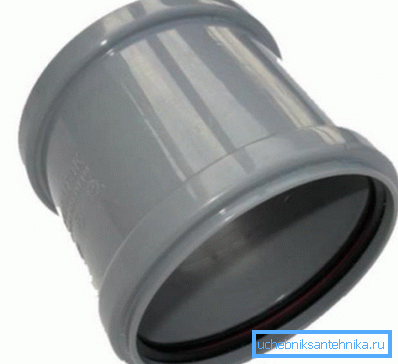

Dettaglio per la costruzione di acque luride

Nel primo caso, l'istruzione è qualcosa del genere:

  1. Viene montato un raccordo e inserito uno speciale sigillo in gomma.
Seal Insert
  1. I bordi dei tubi vengono puliti con un panno, e se un bordo è un taglio, allora dovrà essere lucidato con carta vetrata a frazioni fini.
  2. I bordi sono imbrattati con un sottile strato di silicone sanitario. Questo è necessario per garantire che la tenuta fosse a un'altezza e per facilitare l'ingresso della plastica all'interno del giunto.
silicone
  1. Gli elementi del sistema sono inseriti l'uno nell'altro. Secondo questo schema, l'intera "autostrada" è assemblata.
Assemblaggio del sistema

Di norma, per collegare una linea di questo tipo viene utilizzato un adattatore rigido standard, ma in alcuni casi è possibile utilizzare un giunto flessibile per un tubo. Per collegare la toilette e le fognature, per esempio, o per agganciare il ginocchio dal lavandino al punto di entrata nel sistema di scarico.

Per quanto riguarda la tecnologia di aggancio flessibile metallo-plastica, quindi questo problema non può essere interrotto separatamente, in quanto nella maggior parte dei casi vengono utilizzati gli adattatori manica sopra descritti. Cioè, quelli in cui sono inserite le estremità della "traccia", e poi serrate con dadi speciali.

conclusione

Si scopre che abbiamo familiarizzato con un metodo abbastanza economico e molto affidabile per unire le più diverse condotte. È particolarmente importante tener conto al fine di ottenere la massima tenuta, dal momento che questo è il tipo di giunto che viene acquistato, quali sono le sue caratteristiche e il suo scopo operativo.

Vi abbiamo dato i dati di base, speriamo che possano esservi utili nel mondo degli affari. Bene, se le informazioni non fossero sufficienti, ti consigliamo di guardare anche il video in questo articolo.
