Accoppiamento idraulico - tipi e caratteristiche
Nella maggior parte dei casi, il collegamento dei tubi dell'acqua viene effettuato mediante un giunto. Questo raccordo svolge un'importante funzione - fornisce una stretta installazione di elementi di tubazioni. Di seguito consideriamo quali tipi di accoppiamenti esistono, le caratteristiche della loro installazione, nonché le funzioni principali che possono eseguire.
Informazioni generali
Un accoppiamento classico è un tubo corto il cui diametro interno corrisponde al diametro esterno dei tubi che vengono uniti. Tali raccordi possono essere utilizzati sia in tubazioni monolitiche che collassabili.
Va notato che il materiale della parte può essere qualsiasi, l'unico requisito è che deve essere uguale al materiale della pipeline. Di seguito diamo uno sguardo più da vicino ai vari tipi di questi prodotti.
Metodi di montaggio
La principale differenza dei prodotti considerati è il metodo di installazione.
Con questo parametro, sono distinti dai seguenti tipi:
- filettato;
- Plastica saldata;
- arricciare;
- compressione.
filettato

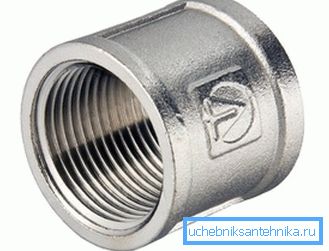

Di norma, i raccordi filettati vengono utilizzati per le tubazioni in acciaio.
Le istruzioni per il loro collegamento usando questo accoppiamento sono le seguenti:
- Prima di tutto, è necessario tagliare i tubi collegati rigorosamente perpendicolari all'asse.
- Quindi il filo viene tagliato nella parte.
- Stringere ulteriormente i dadi.
- Dopo di ciò, i tubi sono a loro volta avvitati nel pezzo di collegamento.
- Alla fine del lavoro, serrare i dadi di serraggio.
Questo lavoro è completato.
saldatura
Di norma, il metodo saldato installa raccordi in plastica per l'approvvigionamento idrico. Inoltre, a seconda del tipo di plastica, il processo di assemblaggio del sistema di alimentazione idrica può variare:

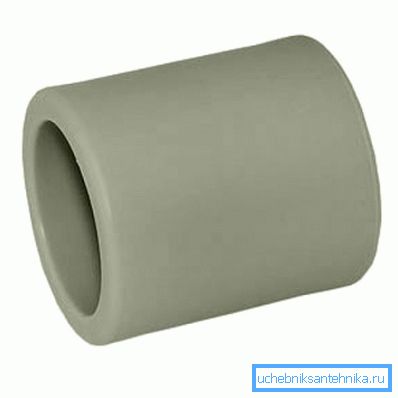

| polipropilene | La saldatura (saldatura) del raccordo è la seguente:
|
| PVC | Il metodo di installazione delle tubazioni in PVC è più come l'incollaggio, non la saldatura. Tuttavia, le superfici unite sotto l'influenza della composizione chimica (colla) si fondono e si saldano. Pertanto, può anche essere attribuito alla saldatura L'installazione viene eseguita in questo ordine:
|
| HDPE | Di norma, l'installazione di tubature in PEHD viene effettuata utilizzando un giunto elettrosaldato, che ha spirali elettriche. Dopo aver unito tutte le parti, un dispositivo speciale è collegato all'elettrofusione che fornisce elettricità alla spirale. Come risultato del riscaldamento della spirale, le parti vengono saldate insieme. |
Suggerimento: Il prezzo delle saldatrici per tubi di plastica è piuttosto alto. Pertanto, per un'installazione una tantum di approvvigionamento idrico è più opportuno noleggiare attrezzature.
arricciare
I giunti a crimpare per impianti idraulici si applicano ai sistemi in metallo-plastica. Va notato che la necessità per loro si pone estremamente raramente, dal momento che "metallo-plastica" è venduto in baie, che sono lunghe decine di metri.
Tuttavia, se sorge comunque la necessità di corrispondere, l'elemento di crimpatura viene installato come segue:
- Come nei casi precedenti, i giunti dovrebbero essere tagliati ad angolo retto;
- Quindi i tubi sono inseriti nelle maniche;
- Dopo ciò, la giunzione viene aggraffata con uno strumento speciale.
compressione

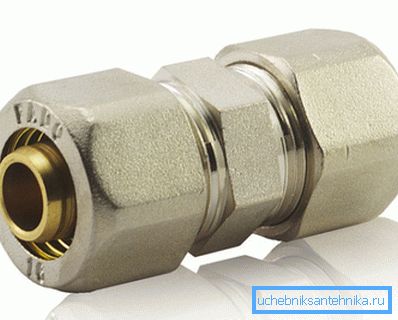

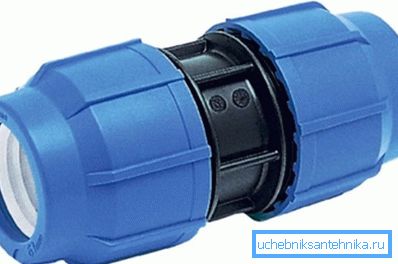

Esistono raccordi a compressione per tubazioni in PVC e metallo-plastica. Il loro principale vantaggio è che la loro installazione non richiede attrezzature speciali.
Si svolge come segue:
- Le parti del dispositivo di fissaggio sono posizionate sul tubo: dado, anello di serraggio, ecc.
- Successivamente, il tubo viene inserito nel raccordo o inserito nei raccordi.
- Dopo questo, l'anello della pinza viene tirato dentro e il dado viene serrato.
Fai attenzione! Quando si installano i raccordi a compressione non serrare fortemente il dado, questo è particolarmente vero per i tubi di plastica. Altrimenti il tubo potrebbe rompersi.
Questo processo è completo.
appuntamento
Come abbiamo scoperto, lo scopo principale dei prodotti in questione è quello di collegare i tubi durante l'assemblaggio della pipeline. Tuttavia, in aggiunta, alcune delle loro specie possono svolgere funzioni aggiuntive.
Questi includono i seguenti accessori:

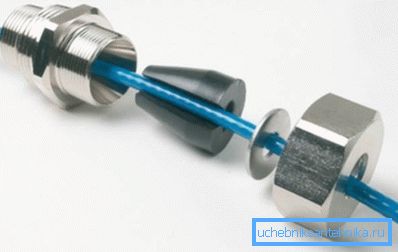

- Per una conclusione della conduttura termica - fornisce una conclusione stretta di un filo esterno. Di conseguenza, l'accoppiamento per estrarre il tubo di calore dall'impianto idraulico ha delle guarnizioni di gomma che comprimono il filo.
- Per la maschiatura sotto pressione - vengono utilizzati nel caso in cui non sia possibile bloccare l'alimentazione idrica. Il giunto per l'inserimento nella fornitura d'acqua sotto pressione ha un fissaggio a morsetto, che viene posto sulla linea principale e un dispositivo di blocco che blocca il flusso d'acqua. La linea di perforazione viene eseguita dopo l'installazione del morsetto.
- I giunti antincendio per l'impianto idraulico forniscono protezione passiva dal fuoco degli alloggi. Questi prodotti, infatti, rappresentano un involucro in acciaio, che viene installato sul tubo.
Come regola generale, i giunti di protezione antincendio sono installati sui montanti del sistema di alimentazione idrica, nei punti di passaggio attraverso il soffitto e sul cablaggio, nell'area del passaggio attraverso le pareti.
Qui, forse, ci sono tutti i tipi più comuni di accessori presi in considerazione, che vengono utilizzati nell'impianto idraulico.
conclusione
I giunti sono utilizzati in quasi tutti i tipi di tubi dell'acqua. Molti di questi sono progettati per collegare i tubi insieme, tuttavia, ci sono accessori che eseguono altre funzioni altrettanto importanti.
Dal video in questo articolo può essere trovato con alcune informazioni aggiuntive su questo argomento.
