Accoppiatore di tubi - uno strumento universale per

L'accoppiamento del tubo di accoppiamento è la soluzione più pratica per la posa di linee lunghe. Qualsiasi autostrada ha curve, quindi la necessità di un tale elemento è molto alta. Pertanto, ti parleremo ulteriormente.

specie

Ad oggi, ci sono una varietà di giunti per il collegamento di tubi. Sono progettati per risolvere alcuni problemi.

Pertanto, dovresti conoscere ogni specie.

• Polimero metallico - applicato molto raramente. Serve per la giunzione di segmenti corti. L'accoppiamento per tubi metallici funge da adattatore sulla filettatura.
• polipropilene - sono, forse, l'opzione più semplice nel loro campo. È un pezzo di tubo spesso con un diametro maggiore.

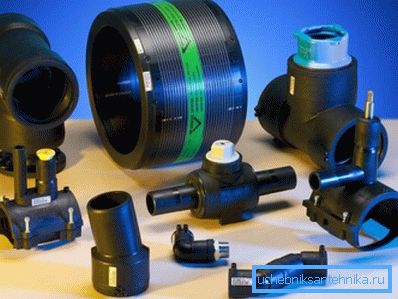

• Giunti per tubi di plastica differire da quanto sopra in presenza di guarnizioni in gomma. Sono utilizzati per la posa di tutti i tipi di comunicazioni. Vale la pena notare che quando si utilizzano tali raccordi è necessario utilizzare un sigillante per conferire densità.
• Ghisa - usata principalmente per fognatura. Ci sono due tipi: con un sigillo e sotto la caccia.
• Giunto in acciaio Ci possono essere due tipi: filettato e compressione. Il primo è un cilindro spesso in acciaio con un filo unilaterale. Il secondo prevede l'uso di un anello di gomma e un dado.

Regole di assemblaggio

Con le classificazioni principali che abbiamo capito, ora consideriamo come collegare l'accoppiamento dei due tubi. Naturalmente, consideriamo le funzionalità di installazione per ogni varietà.

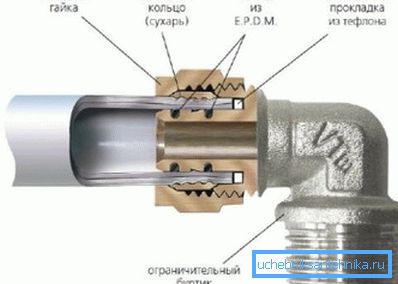

Polimero metallico

Il collegamento di tubi metallici mediante accoppiamento è il seguente:

• Sul filo esterno avvolgiamo il lino imbevuto di olio di lino e piombo rosso. Questo dovrebbe essere fatto in senso orario. Tale misura garantisce la massima affidabilità e durata.

• Quindi con un piccolo sforzo finiamo l'adattatore. Per eseguire questa operazione, utilizzare la chiave inglese o la chiave inglese regolabile. Se non hai mai fatto tali procedure con le tue mani, è meglio usare una chiave inglese.
• Quindi, mettere il dado svasato e l'anello. Questa procedura fornirà lo smusso.

Fai attenzione! Non far scorrere l'anello dal raccordo!

• Ora mettiamo il raccordo. Tenendo il corpo del raccordo con una chiave, è necessario serrare a fondo il dado a risvolto.

Questo è tutto, quando si esegue il lavoro, mostrare la massima precisione, e quindi si otterrà sicuramente un risultato positivo.

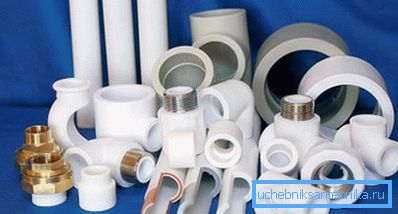

polipropilene

La prossima varietà che le nostre istruzioni prenderanno in considerazione sono i raccordi in polipropilene. Questa tecnica prevede l'uso della saldatura.

Sembra questo:

• Lo smusso interno viene rimosso dal raccordo e dallo smusso esterno dal tubo.
• Su uno speciale saldatore impostare la temperatura di 265-275 gradi e fissare l'ugello corrispondente. Se c'è un rinforzo in alluminio, viene pulito con un rasoio.
• Successivamente, gli elementi che necessitano della connessione, vengono inseriti nell'ugello. I giunti per il collegamento di tubi di plastica possono avere forme diverse, quindi fare scorta su una varietà di ugelli per un saldatore.
• Dopo aver atteso un po 'di tempo (a seconda dello spessore), devono essere collegati tra loro e fissati. Di conseguenza, sono fissati saldamente.

Ghisa e rame

Questo tipo richiederà alcune abilità e la massima precisione da parte tua. Ricorda che il prezzo del minimo errore in questo caso è molto alto.

Quindi, la procedura viene eseguita nella seguente sequenza:

• Per la compattazione, è meglio usare una cabala - questa è una fibra speciale che è satura di olio. Tuttavia, puoi usare altri metodi.
• Inserire completamente il tubo nel giunto. Altrimenti, il sigillo potrebbe semplicemente cadere.
• Il cabinato della menta dovrebbe essere di alcuni giri: ciò consente di sigillarlo su tutta la circonferenza.

Suggerimento: se non si dispone dello strumento appropriato, è possibile utilizzare una barra di acciaio con estremità schiacciata o un cacciavite.

Quando il giunto è compattato al massimo, dovrebbe essere lubrificato con malta cementizia. È con un metodo così difficile che i giunti per tubi di rame sono fissi.

acciaio

I raccordi in acciaio sono disponibili in due varianti: filettato e compressione. Sono abbastanza diversi l'uno dall'altro, quindi ognuno dei tipi dovrebbe essere considerato separatamente.

filettato

È un cilindro spesso con un filo unilaterale. La connessione è resa il più semplice e semplice possibile: il tubo viene attorcigliato su entrambi i lati del raccordo mediante una filettatura. Ricorda che il filo metallico offre il massimo grado di tenuta.

Si noti che l'acciaio consente di non avere assolutamente paura di usare la forza durante il serraggio. Tuttavia, questo materiale presenta uno svantaggio significativo: nel tempo gli elementi si attaccano l'un l'altro. Di conseguenza, dopo un po 'di tempo sarà estremamente problematico smontare.

Questo inconveniente è molto significativo. A questo riguardo, materiali come ghisa e ottone, che non hanno questa proprietà, sono spesso usati per la fabbricazione di elementi di fissaggio.

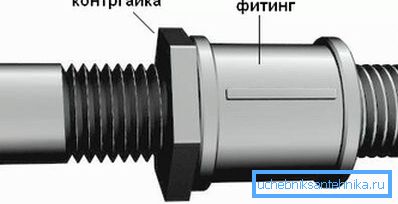

Ci sono casi in cui gli elementi durante l'installazione non hanno la possibilità di ruotare attorno al proprio asse. In tali situazioni viene in soccorso, la cosiddetta connessione con il gantry.

È implementato come segue:

• Il primo passo è avvitare il giunto e il dado speciale sulla filettatura (lunga).
• Quindi quello corto deve essere avvitato nella valvola (o qualsiasi altro elemento che richiede una connessione). Inoltre, non dimenticare l'uso di vari metodi di sigillatura al fine di migliorare la qualità del lavoro svolto.
• La filettatura esterna deve essere riavvolta.
• Dopo di ciò, la frizione viene spinta verso di essa.
• Infine, è montato un controdado che garantisce la massima tenuta. Allo stesso modo, non dimenticare il sigillante.

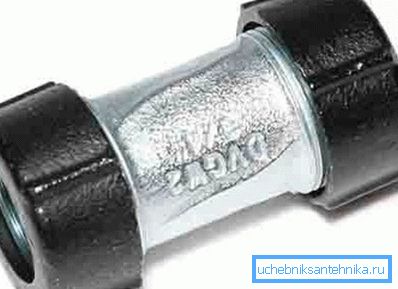

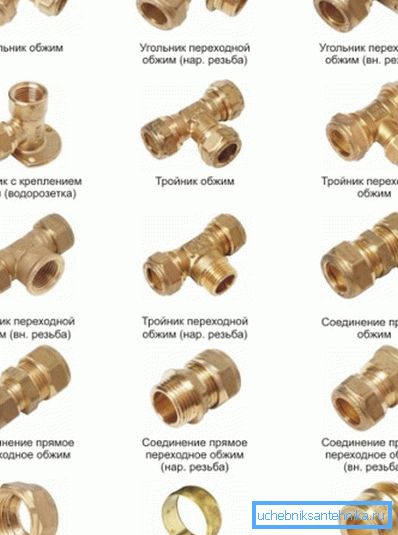

compressione

Come già accennato, tale connessione prevede l'uso di un dado e un anello di tenuta. Tali raccordi assomigliano leggermente al metallo-polimero. Il metodo di attaccamento è quasi lo stesso.

Tuttavia, notiamo le principali caratteristiche di questa montatura:

• Risulta facilmente staccabile. In poche parole, dopo un po ', se necessario, è possibile smontare gli elementi fissi senza sforzo.
• Non ha bisogno di una discussione.
• Quando si utilizza questo metodo, è necessario elaborare la superficie esterna dell'elemento che viene unito. In particolare, è necessario rimuovere la vernice e la ruggine, oltre a eliminare le irregolarità esistenti.
• Il prodotto risultante non è molto affidabile. Se si verifica un piccolo carico, il tubo potrebbe staccarsi dal raccordo. Pertanto, quando si utilizza questa tecnica, è necessario fare attenzione alla fissazione aggiuntiva.

risultati

A questo punto riassumeremo la nostra storia, ma se non sei riuscito a capire tutte le sottigliezze, non scoraggiarti (vedi anche l'articolo Hot-Rolled Pipe è una soluzione ideale in situazioni difficili).

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento. Guardandolo, sarai sicuramente in grado di capire tutto.
