Camino canna fumaria: comprendiamo la tecnologia della

Nonostante i progressi tecnologici, nessuna stufa, caldaia o camino può fare a meno di un camino, dove carbone, legno o gas sono usati come combustibile. Sì, sono diventati complessi nella loro progettazione, che consente loro di non avere paura della corrosione, della condensa e di resistere ai depositi di fuliggine. Questo articolo parlerà di come realizzare una canna fumaria tradizionale in mattoni, che è familiare a tutti fin dalla prima infanzia.

Un boom edilizio nella costruzione di cottage ha letteralmente abbracciato l'intero paese e, allo stesso tempo, l'interesse per i caminetti e le stufe è tornato in auge. Molti cercano di riprodurre i dispositivi di riscaldamento nelle case secondo i vecchi canoni, anche se oggi è piuttosto difficile farlo.

Camino autoportante in mattoni

Ahimè, non così spesso oggi puoi trovare qualcuno che possa fabbricare camini in mattoni, quindi parleremo ora di come realizzare un camino in casa tua, il cui prezzo non colpisce il bilancio familiare.

Ciminiera in muratura nella soffitta

dispositivo

Prima di iniziare qualsiasi attività, è necessario conoscere in termini generali ciò che dobbiamo affrontare. Nel nostro caso, quali elementi dovrebbero essere il tubo per una fornace di mattoni. Va subito detto che non è giusto presumere che sia sufficiente piegare un tubo rettangolare.

Tubo dell'ugello Il design si trova proprio all'inizio e viene installato direttamente sul forno. Può essere dotato di un chiavistello, composto da 5-6 file.
Collo fluff L'ampliamento è fatto in modo che la sezione trasversale del canale principale del camino non cambi.
Taglio o fuzz Disposto con le proprie mani in più file. Ti permette di espandere la parte esterna del tubo.
alzata Si forma in soffitta e di solito è una parte diritta del camino, che si avvicina al tetto.
lontra Espansione sul tubo su tutti i lati da 100 mm. Così puoi proteggere lo spazio della soffitta da pioggia e neve che possono penetrare attraverso le fessure. Se non viene eseguito, l'umidità distruggerà gradualmente le strutture di supporto del tetto.
Tubo collo Situato sopra la lontra ed è un'area piatta.
Canna fumaria Massoneria esterna espansa. Per proteggere l'interno del camino, è possibile installare un tappo metallico o una paletta. È possibile aumentare significativamente la trazione nel tubo, se selezionato correttamente.

Consiglio: la posa del tubo di mattoni viene eseguita in modo tale che per tutta la sua lunghezza il diametro interno sia lo stesso.

Come fare la transizione da un tubo di mattoni a un sandwich

Processo di muratura

Dopo aver appreso le parti principali del nostro design futuro, è tempo di iniziare la parte principale del lavoro. Preparare tutti gli strumenti e i materiali necessari.

disegno

Oggi smonteremo la versione standard del camino, anche se ci sono abbastanza altre opzioni. Ma, in questo caso, è adatto non solo per la stufa, ma anche per il camino. Se si installa all'interno di un tubo metallico da una lega speciale, è facile trasformarsi in un camino per una caldaia che utilizza il gas per il lavoro.

Nella foto - lo schema di un camino in mattoni standard

Suggerimento: la lontra e la peluria possono essere posizionate in modo diverso, in base all'angolo della pendenza del tetto e alla posizione del camino rispetto a quest'ultima.

Non dimenticare che lo spessore delle cuciture nella posa influisce direttamente sulle dimensioni del canale.

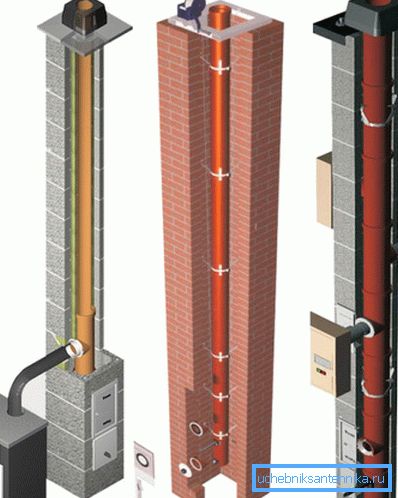

Com'è il camino per la caldaia a mattoni a gas

Iniziare la posa con un tubo di presa, osservando rigorosamente il rivestimento del mattone. Non dovrebbe raggiungere la sovrapposizione di circa 5-6 file. (Vedi anche l'articolo La pipa per la stufa: caratteristiche.)

Forma il taglio e il riser

Eseguire il collo del taglio (taglio).

Le istruzioni seguenti ti diranno come farlo correttamente:

  1. Utilizzare per creare un canale di fumo 5 mattoni, la sua dimensione interna sarà 270x140 mm, esterno 450x590 mm, grazie agli inserti di metà e quarti di mattoni.

Suggerimento: inserire le piastre di mattoni nel canale per mantenere le sue dimensioni generali.

  1. La terza fila di muratura dovrebbe essere 650x510 mm. Dovrebbe anche avere all'interno delle piastre di mattoni, il loro spessore è di circa 60 mm. Se guardi dall'interno, noterai che il taglio ha iniziato ad acquisire la forma necessaria.
  2. La dimensione della riga successiva - 710x570 mm, al suo interno, inserire mattoni fino a 100 mm di spessore.
  3. Disporre la 5a e la 6a fila con un mattone, senza dimenticare di rispettare rigorosamente la medicazione.

Suggerimento: se necessario, è possibile eseguire il taglio sopra, ponendo un'altra fila sotto la posa sottostante.

Fai un buco nel tetto in modo da poter tirare fuori il riser. Portalo attraverso il tetto. Il resto del lavoro viene eseguito direttamente sul tetto.

Qui, la posa del riser dovrebbe continuare, osservando attentamente la medicazione dei mattoni, e dovrebbe essere fatta sopra il tetto di 1-2 file di mattoni.

Tubo di mattoni per caldaia a gas

lontra

Sarà necessario disporre nove file, ciascuna successiva nel diametro esterno dovrebbe essere un quarto in più rispetto alla precedente.

Non dimenticare durante il lavoro sulla conformità con le dimensioni interne del canale del fumo, ad es. raccogliere le piastre di mattoni in modo che non si assottiglia o si espanda.

  1. Dopo aver posato le prime due file, avrai una sporgenza frontale, ai bordi la dimensione non cambierà.
  2. Nel terzo estrai i mattoni, aumentando la larghezza della lontra, ruotando dolcemente la sporgenza anteriore sui lati della struttura.
  3. Nella 4a fila, aumentare la lunghezza delle alette laterali.
  4. La 5a e la 6a fila dovrebbero infine colmare il divario tra il tetto e il camino aumentando la lunghezza delle sporgenze laterali.
  5. 7a riga: completamento della posa delle sporgenze laterali.
  6. L'8a e la 9a fila - posa della quarta protrusione Non dimenticare di fasciare i mattoni e selezionare correttamente le piastre di mattoni per il canale del fumo.

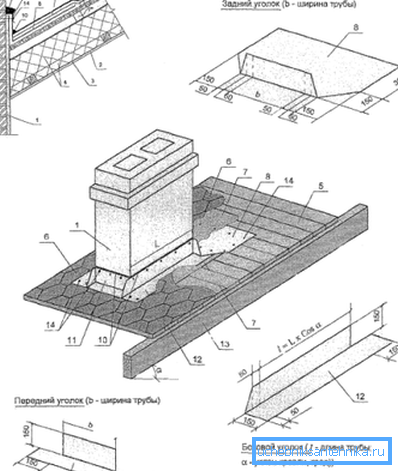

La giunzione del tetto al tubo di mattoni con angoli di metallo

Posa del collo e della punta

La decima fila è progettata per formare il collo del camino. La sua dimensione è direttamente proporzionale alla sua altezza.

Suggerimento: non dimenticare di rispettare tutti i requisiti e gli standard per l'altezza del dispositivo del tubo sopra il tetto, in quanto ciò influenza direttamente le prestazioni del caminetto e della stufa.

Fai la punta, dopo la formazione del collo. Il lavoro non è diverso dalla deposizione di fuzzy, quindi gran parte del lavoro per te non lo sarà. Dopo, raccogli e installa un tappo o un flygark su di esso.

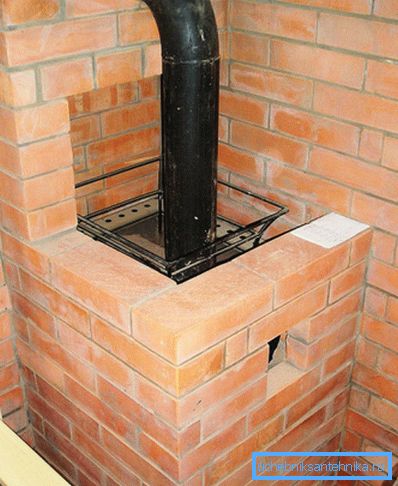

Uscita in un tubo di mattoni per un forno di metallo

conclusione

La rimozione dei gas di scarico da stufe, caminetti o caldaie è un passo importante nella fornitura di calore domestico. In questo caso, è necessario essere guidati dai requisiti e dai regolamenti per garantire l'interazione sicura con il dispositivo di riscaldamento. (Vedi anche l'articolo Fognature nel cottage: caratteristiche.)

Questo articolo ha esaminato il camino standard in mattoni, che può essere trovato oggi in molte case private. Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
