Cavo di riscaldamento per fognature e tubature: metodi di

Nei casi in cui i proprietari semplicemente non hanno la possibilità di posare tubi al di sopra del livello di congelamento del suolo, vi è un'urgente necessità di organizzare il riscaldamento dei tubi di scarico dall'interno o dall'esterno nella stagione invernale.

Naturalmente, è più opportuno posizionare il gasdotto comunque al di sotto di questo livello, ma se ci sono circostanze che non lo consentono, allora con tutti i mezzi è necessario utilizzare elementi riscaldanti aggiuntivi.

Tipi di tubi che necessitano di riscaldamento

Spesso è necessario riscaldare tubi per fognature dei seguenti tipi:

• Tubo di fognatura esterno utilizzato per scaricare i liquami in una fossa settica o in un impianto di trattamento locale:
• Tubi utilizzati per drenare l'acqua di risciacquo dai pulitori del filtro;
• Una pipeline che fornisce comunicazione tra la fossa settica della fogna e i campi di drenaggio o il pozzo di filtrazione.

Metodi di riscaldamento della pipeline

I metodi più popolari e usati di riscaldamento delle acque reflue sono i seguenti:

1. Sistema di fognature riscaldato con filo di riscaldamento;
2. Posa in opera di elementi dotati di un proprio sistema di riscaldamento all'interno del tubo.

Riscaldamento delle acque reflue con cavo

Durante la ricerca della risposta alla domanda su come riscaldare il sistema fognario in una casa privata, ogni proprietario desidera utilizzare l'elemento riscaldante più affidabile e durevole, che è un cavo autoregolante, che funziona secondo il principio del nastro riscaldante.

Le peculiarità dell'utilizzo di questo metodo includono:

• La potenza di questo tipo di riscaldatore è di circa 33 W per 1 metro di tubo;

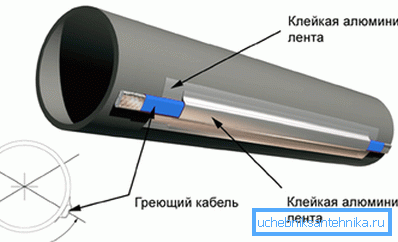

• Alla sua posa viene utilizzato il nastro di rinforzo con una spolverata di alluminio su una base appiccicosa;
• Puoi tagliarlo in pezzi di qualsiasi lunghezza desiderata;
• Se la lunghezza della tubazione che necessita di riscaldamento è inferiore a 80 metri, un cavo di questa lunghezza può essere collegato direttamente a una presa di corrente oa un quadro elettrico senza dispositivi aggiuntivi.

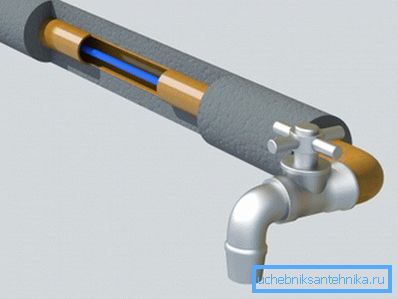

Consiglio. Questo tipo di riscaldamento non è consigliato per la creazione di riscaldamento interno. La guarnizione interna può essere solo una misura temporanea in caso di emergenza.

Processo di connessione

Le istruzioni per il collegamento del cavo scaldante con le proprie mani sono le seguenti fasi:

1. Un tubo termorestringibile di grande diametro è posto su una delle estremità del cavo scaldante;
2. L'estremità è spogliata di isolamento e per una lunghezza di circa 5 cm, la treccia viene rimossa per una lunghezza di 1 cm;
3. I fili del cavo scaldante sono separati e rimossi dall'isolamento delle estremità di una lunghezza di 4 cm;
4. Sul cavo stesso inseriscono un tubo termorestringente di medie dimensioni, e vengono applicati su ciascun filo anche tubi termoretraibili di piccolo diametro;
5. Tenendo il tubo termoretraibile con una pinzetta, lo scaldiamo con un essiccatoio da costruzione;

Consiglio. Se l'asciugacapelli non era a portata di mano, puoi restringere usando una fiamma aperta. Ad esempio, il solito accendino.

1. Puliamo le estremità dei fili a 0,6 cm;
2. La treccia attorcigliata è posizionata in un tubo di metallo, dopo di che la blocciamo;
3. Realizziamo lo spelamento del cavo elettrico dall'isolamento per una lunghezza di 8 cm;
4. Separiamo i fili del cavo elettrico. Il filo di terra lascia la stessa lunghezza, il resto viene tagliato di 3-4 cm;
5. Puliamo ogni filo di cibo su 6 cm;
6. Effettuiamo il collegamento dei fili del cavo elettrico e del riscaldamento:

Consiglio. Questa connessione è raccomandata usando un tubo termoretraibile con una manica di metallo nel mezzo.

1. Dopo il collegamento, il manicotto viene bloccato e il tubo è seduto con un asciugacapelli;
2. I luoghi in cui i cavi di alimentazione sono collegati devono essere isolati con nastro isolante;
3. Facciamo il collegamento della treccia metallica, posto la sua estremità nella manica di metallo, dopo aver collegato il manicotto deve essere bloccato;
4. La giunzione della treccia deve essere isolata con nastro isolante;
5. La giunzione è coperta da un tubo termoretraibile di grande diametro, che quindi si siede con un asciugacapelli;
6. L'estremità libera del cavo scaldante è spogliata di 0,6 cm, la treccia metallica viene rimossa;
7. Un cappuccio termoretraibile è posto all'estremità del cavo e si restringe anche con un asciugacapelli.

Installazione dell'elemento riscaldante

Per un funzionamento di sistema di alta qualità, è necessario garantire non solo la connessione, ma anche il cavo per il riscaldamento dei tubi di scarico deve essere installato correttamente.

Il processo di fissaggio dell'elemento riscaldante alla condotta dovrebbe essere condotto con i seguenti requisiti:

• Il raggio di curvatura deve superare il valore minimo consentito specificato nelle istruzioni per ciascun tipo di cavo;
• Non installare questo elemento su superfici affilate;
• Prima dell'installazione, è necessario garantire la tenuta della tubazione;
• Non collegare un cavo a spirale alla rete;
• Dopo l'installazione dell'elemento riscaldante, è necessario isolare il tubo di fognatura.

Processo di installazione

Oggi è possibile utilizzare una delle 2 opzioni di installazione:

1. La posizione di uno o più elementi riscaldanti lungo il tubo paralleli tra loro. Il prezzo del sistema di riscaldamento in questo caso dipende direttamente dal numero di elementi riscaldanti che verranno utilizzati;

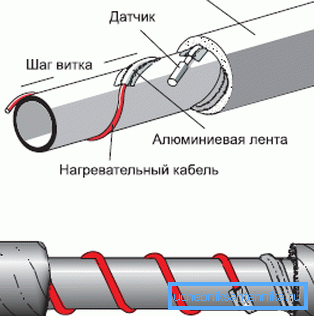

2. Avvolgimento del gasdotto a spirale.

Fai attenzione! Il secondo tipo di installazione viene utilizzato nel caso in cui la lunghezza del cavo è diverse volte la lunghezza della pipeline.

L'installazione stessa viene eseguita come segue:

• Per un riscaldamento uniforme di tubi di plastica, si consiglia di avvolgerli con un foglio su una base appiccicosa;
• L'elemento riscaldante è anche attaccato con un nastro di alluminio;

Fai attenzione! Qualunque sia il metodo di fissaggio scelto, ricorda che la soppressione di un riscaldatore resistivo è semplicemente inaccettabile.

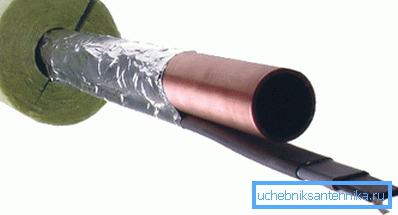

• L'isolamento termico della condotta è realizzato in modo tale da escludere l'ingresso di umidità. Se necessario, avvolgere i tubi con materiale impermeabilizzante aggiuntivo;
• Il sensore termico è collegato al tubo con uno scotch.

In conclusione

Implementando tutti i suggerimenti, le raccomandazioni e le istruzioni sopra descritte, sarete in grado di fornire il vostro sistema di fognatura con riscaldamento adeguato, e le tubature non si congeleranno nemmeno nelle gelate più forti. E il video in questo articolo ti dirà ancora di più su come proteggere la tubazione fognaria dalle gelate invernali.
