Cavo di riscaldamento per scarico

In inverno, spesso si verifica la formazione di ghiaccio sul tetto e l'acqua si scioglie e si ghiaccia per formare ghiaccioli appesi. Ma questo non solo minaccia gli incidenti, l'acqua congelata nella grondaia può distruggerlo, perché l'acqua si espande quando si congela. Non sorprenderti se vedi nella gelida mattina d'inverno che il tuo sistema di drenaggio è scoppiato. In questo caso, è necessario procedere alla riparazione e questo, a sua volta, porterà a rifiuti imprevisti.

Prima che inizi il periodo invernale freddo, è necessario prestare attenzione per evitare che tali problemi si verifichino. Ma cosa si può fare in modo che il liquido nei sistemi di drenaggio non si congeli e che i ghiaccioli non si formino? Dovremo organizzare lo scarico del riscaldamento. Questo non solo lo manterrà intatto, ma proteggerà anche te e la tua famiglia da incidenti. Questo ti aiuterà a riscaldare il cavo per il drenaggio. Scopriamo quale cavo per lo scarico è meglio scegliere, e come puoi fare il riscaldamento dell'intero sistema con le tue mani.

Da dove appaiono brina e ghiaccioli

Da dove viene il ghiaccio sul tetto, perché nel periodo invernale non piove e nessuno versa acqua sul tetto dall'alto. Due fattori influenzano la formazione di brina.

Differenza di temperatura giorno e notte. Soprattutto questo fattore ha il suo effetto nel primo periodo della primavera, quando durante il giorno la neve è influenzata dal calore del sole, e si scioglie sul tetto, passando gradualmente nel sistema di drenaggio dell'acqua. Con l'inizio della notte, la temperatura dell'aria cambia, raggiungendo un punto sotto lo zero, a seguito della quale l'acqua di fusione inizia a congelarsi. Ecco come si formano i ghiacci nelle grondaie e nei tubi. Lo stesso vale per la sporgenza del tetto quando i ghiaccioli pendono da esso. Consiglio che l'intero design dello scarico non è progettato per sopportare il peso extra. Se non esplode in una certa parte dell'espansione, può facilmente rompersi, incapace di sopportare il peso del ghiaccio. In questo caso, devi cambiarlo completamente.

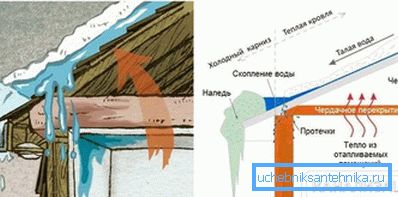

L'effetto di "tetto caldo". Spesso gli sviluppatori realizzano tetti o soffitte calde. Se il tetto è scarsamente isolato, potrebbe verificarsi una perdita di calore. Risulta che anche in inverno, quando la temperatura è inferiore allo zero, la neve inizia a sciogliersi, poiché la stanza viene riscaldata e, anche se un po ', la copertura del tetto si riscalda. Bene, allora lo schema è lo stesso del primo caso: quando scorre giù, l'acqua si raffredda e poi si congela di nuovo. Le conseguenze sono le stesse. Ma in questo caso, l'installazione del cavo scaldante nei tubi di scarico non elimina il problema stesso, ma solo le conseguenze: la formazione di ghiaccio e ghiaccioli. È meglio, ovviamente, risolvere il problema in sé, e non un sintomo, riscaldando il tetto.

Per evitare che il tetto si riscaldi in inverno, i professionisti consigliano di realizzare un cosiddetto tetto freddo quando la soffitta ventilata non viene riscaldata all'interno. Un altro punto è quello di eseguire correttamente la torta di copertura, in cui l'isolamento è scelto con uno spessore sufficiente e vi è un intervallo di ventilazione. Tuttavia, non è una garanzia del 100% che il problema sarà completamente risolto. Per affidabilità, è meglio eseguire il riscaldamento del sistema di drenaggio. Ma sorge la domanda, quale cavo è meglio scegliere?

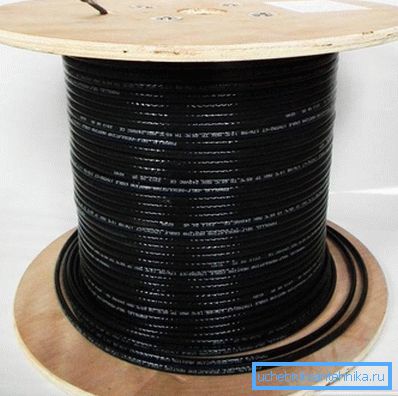

Scegliere un cavo di riscaldamento

Per prevenire la formazione di ghiaccio sulle sporgenze e nel sistema di drenaggio, utilizzare i cavi scaldanti, che nel nostro tempo stanno guadagnando sempre più popolarità. Ma come scegliere un cavo di questo tipo in modo che svolga efficacemente il suo compito ed è economico? Per cominciare, va notato che sul mercato esistono due tipi di cavi scaldanti adatti al riscaldamento degli scarichi:

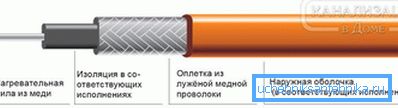

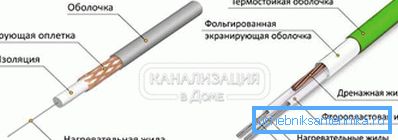

1. Cavo resistivo Sembra un semplice cavo, che consiste in un conduttore metallico coperto con isolamento. La particolarità del cavo è che ha una resistenza costante, una temperatura di riscaldamento costante durante il funzionamento e una potenza costante. Il riscaldamento dell'elemento avviene collegando il cavo a un circuito chiuso di elettricità, cioè funziona dalla presa.

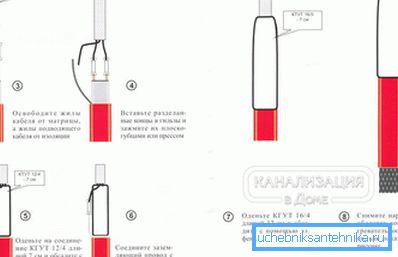

2. Cavo autoregolante. Questo tipo ha un grande potenziale per il riscaldamento della sporgenza del tetto e del sistema di drenaggio dell'acqua. È più tecnologico che resistivo e consiste in una matrice (un elemento autoregolante del riscaldamento), gusci isolanti interni ed esterni e una treccia di schermatura. La particolarità di un tale cavo è che la matrice reagisce alla temperatura ambiente e, quando la temperatura viene abbassata o aumentata, cambia il grado di riscaldamento.

Quando si sceglie un cavo per il riscaldamento, è necessario tenere conto delle specifiche di funzionamento, poiché sarà influenzato dall'ambiente esterno e dalle temperature negative. Prestare attenzione al guscio esterno del polimero del prodotto che mantiene la sua resistenza e tenuta in varie condizioni. I cavi devono avere le seguenti caratteristiche prestazionali:

• Lavora ad alta umidità. L'influenza dell'umidità, che sarà sempre presente, non dovrebbe influire sulle prestazioni dell'intero sistema di riscaldamento. È necessario isolare attentamente i collegamenti dei cavi per assicurarsi che siano serrati.
• Elevata resistenza meccanica. Un indicatore importante, perché la guaina protettiva esterna sarà soggetta a varie influenze esterne: questo è il peso elevato del manto nevoso, grandine, uccelli che vogliono beccare il cavo, ecc. Il guscio deve resistere a tutti i carichi, preservandone l'integrità.

Ognuno dei due tipi di cavi può eseguire efficientemente il riscaldamento degli scarichi e degli sbalzi del tetto, perché ognuno di essi ha le sue caratteristiche, i suoi vantaggi e svantaggi. Per facilitare il compito di selezionare un prodotto, consideriamo queste funzionalità.

Resistivo o autoregolante

Il principio di funzionamento dei modelli resistivi è che quando viene acceso, l'energia elettrica viene convertita in energia termica. La principale differenza di tali cavi è il costo e l'affidabilità a prezzi accessibili durante il funzionamento. Il fatto è che il design del cavo è abbastanza semplice. Ci sono modelli di single-core - potenza inferiore e forte - con maggiore potenza. Più spesso, questi conduttori sono fatti di filo di rame. Tuttavia, in modo che durante il lavoro non provochi radiazioni elettromagnetiche, viene fornito un involucro speciale di schermatura. Svolge anche la funzione di messa a terra del filo. Per proteggere i fili da influenze esterne e prevenire cortocircuiti, è fornita una guaina polimerica esterna.

A causa della forza della corrente elettrica che attraversa i conduttori, la superficie del cavo si riscalda, in conseguenza del quale emette calore nell'ambiente esterno, nel nostro caso, allo scivolo e allo sbalzo del tetto per sciogliere la neve. Consideriamo anche alcune caratteristiche del funzionamento di questi elementi riscaldanti:

1. La lunghezza massima di un cavo di questo tipo è di circa 200 m.
2. Tagliare il cavo, ancora una volta collegato, è vietato perché potrebbe influire sulle sue prestazioni. Si consiglia di eseguire tutti i calcoli in anticipo, trovare il metraggio totale necessario e selezionare la lunghezza ottimale del cavo solido.
3. È molto più efficiente quando si acquista per acquistare un set completo in una volta, in cui non c'è solo il cavo stesso, ma anche i dispositivi di controllo e il fissaggio.

Questi cavi presentano alcuni inconvenienti significativi. Uno di questi è l'elevato consumo di energia elettrica, che influirà sulle vostre bollette. Per garantire un buon riscaldamento, abbiamo bisogno di modelli la cui potenza nominale va da 100 a 180 W / m. Un altro svantaggio significativo è che le condizioni in cui si possono trovare diverse parti del cavo differiscono. Qualche area può essere nell'aria, un'altra sotto la chioma, la terza sotto la neve, ecc. Ma l'intoppo è che il trasferimento di calore dall'intero cavo è lo stesso. Pertanto, per sciogliere la neve è necessaria una certa quantità di calore, che verrà sprecata in altre aree che non richiedono tale riscaldamento. Si scopre che il riscaldamento del tetto e lo scarico, si stanno portando alcune perdite e il riscaldamento è inefficiente.

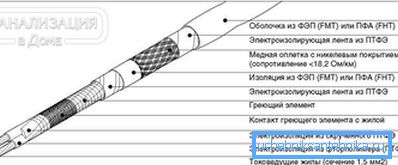

Un'alternativa è un tipo di tali cavi con riscaldamento zonale del cavo. A causa delle caratteristiche del design, il riscaldamento del cavo non avviene sulla sua superficie, ma solo in alcune aree. Un'altra soluzione è scegliere cavi con resistenze diverse.

Suggerimento: Il prezzo medio di tali prodotti dipende principalmente dalla loro configurazione e potenza. Ad esempio, il cavo più comune senza apparecchiature aggiuntive può essere acquistato per 100 rubli per 1 m.

Una cosa completamente diversa è un cavo autoregolante. Questa opzione è molto più economica e più redditizia. È ideale per il riscaldamento degli scarichi, poiché il vantaggio principale del cavo è che consuma meno energia e regola la potenza della corrente stessa, a seconda della temperatura ambiente. Consiste anche di due fili conduttivi, creando un effetto resistivo. Solo questi fili sono collegati da una matrice speciale, che reagisce alle fluttuazioni della temperatura. Più bassa è la temperatura, più il cavo si riscalda e viceversa.

Ma c'è una sfumatura significativa che riguarda il riscaldamento dello scarico con questo cavo. Il principale svantaggio di tali cavi è il loro costo elevato, quindi l'installazione di un cavo per scarichi è molto costosa. Perché? Perché in inverno la temperatura ambiente scenderà sempre sotto lo zero. Si scopre che il cavo funzionerà tutto il giorno al massimo della sua potenza e non ci sarà praticamente alcuna possibilità di autoregolazione. Di conseguenza, in termini di funzionalità, l'efficacia di un cavo di questo tipo si riduce a un cavo resistivo tradizionale, ma l'hai pagato solo parecchie volte di più.

Tuttavia, questo può essere corretto se si acquista ulteriormente un'unità di regolazione per la forza della corrente in entrata. Se si commuta tale unità con un sensore di temperatura, è possibile regolare autonomamente la potenza di riscaldamento, a seconda della temperatura dell'aria esterna, che offre possibilità speciali.

Caratteristiche cavo autoregolante:

• grande valore Modelli medi con una potenza di 15 W / m. ti costerà da 210 rubli per 1 mp;
• sicurezza e affidabilità;
• economia e semplicità;
• Nel tempo, l'inserto polimerico si romperà, in quanto ha un certo numero di cicli di lavoro. Successivamente, il grado di conduzione corrente diminuirà in modo significativo.

Considerando tutti i fattori sopra elencati, è possibile decidere quale cavo di riscaldamento preferire. Tutto dipende da te e dal tuo desiderio. I professionisti raccomandano di combinare i cavi autoregolanti con resistivi, quindi aumenteranno l'efficienza e la qualità del riscaldamento. Ad esempio, i cavi resistivi possono essere utilizzati nella parte del tetto, che ha una temperatura costante e riscalda efficientemente lo sbalzo da neve e ghiaccio. Ma i cavi autoregolanti possono essere montati nel sistema di scarico nelle grondaie.

Suggerimento: Se parliamo del calcolo della potenza e del consumo energetico dei cavi, per i modelli resistivi l'opzione migliore sono i prodotti con una potenza di 18-22 W / m. Quando si scelgono i cavi autoregolanti, prestare attenzione ai modelli 15-30 W / m.

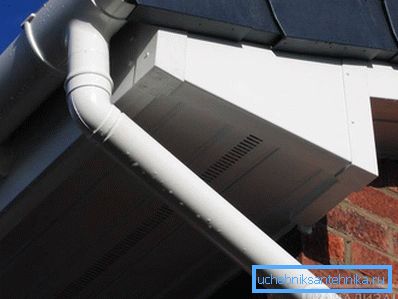

Suggerimento: Considerare il fatto che se il sistema di drenaggio è fatto di materiali polimerici, la potenza massima di tali cavi è di 17 W / m. e non di più. In caso contrario, c'è il rischio che lo scarico possa essere danneggiato dal calore eccessivo.

Tutto quello che devi fare è calcolare la giusta quantità di materiale e acquistarlo nel negozio.

Componenti del sistema di riscaldamento per il drenaggio

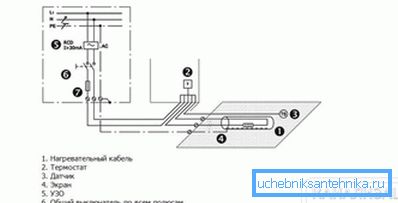

Dovresti sapere che oltre al riscaldamento diretto dei cavi, l'impianto di riscaldamento include altri componenti:

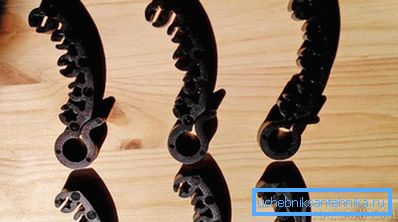

1. Elementi di fissaggio per fissare i cavi in ​​posizione.
2. Quadro di comando Questo dispositivo comprende: un interruttore automatico trifase, un dispositivo di protezione per lo spegnimento del sistema con una sensibilità di 30 mA, un contattore a quattro poli, un interruttore automatico unipolare per ogni fase, un interruttore automatico per il circuito del termostato e una spia di allarme.
3. Componenti della rete di distribuzione: cavi di alimentazione che alimentano cavi di riscaldamento, cavi di segnale che collegano i sensori del termostato al pannello di controllo, scatole di cablaggio e giunti per garantire la tenuta di tutte le connessioni.

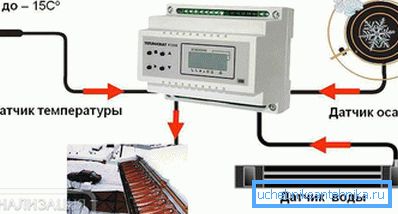

4. Termostato. Per regolare il funzionamento dell'intero sistema di cavi per il riscaldamento, è possibile utilizzare due tipi di dispositivi: un termostato direttamente, che alimenta il sistema a un determinato intervallo di temperatura, e una stazione meteorologica. La differenza della stazione meteorologica è che oltre all'intervallo di temperatura impostato, può controllare la presenza di precipitazioni e la sua fusione sul tetto. Nella sua composizione non c'è solo un sensore di temperatura, ma anche un sensore di umidità. Alcuni modelli hanno sia un sensore di umidità che un sensore di temperatura all'interno.

Il fatto è che quando si utilizza un termostato convenzionale nel sistema di cavi, si dovrà monitorare la situazione: se c'è una precipitazione sul tetto, avviare manualmente il sistema e, in caso contrario, spegnerlo. Grazie alla stazione meteorologica, l'intero processo di lavoro può essere facilmente automatizzato e il dispositivo può essere ritardato per spegnersi. Ma ancora, se parliamo del prezzo, è più proficuo comprare i termostati e fare tutto il lavoro manualmente. Ora impariamo come montare un tale sistema personalmente.

Installazione della tecnologia del sistema di riscaldamento

Per cominciare, vediamo in quali zone devono essere posati i cavi scaldanti per il sistema di drenaggio dell'acqua. Questi sono principalmente i luoghi in cui l'acqua di fusione si stacca e le aree in cui si forma il gelo. Quali sono questi luoghi:

1. Scivoli. È obbligatorio posare i cavi scaldanti nei canali in uno o più filamenti lungo l'intera lunghezza.

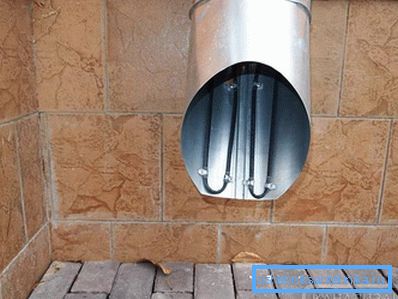

2. Tubi di drenaggio, scarico dalle grondaie. Inoltre, è necessario rafforzare i crateri e l'uscita dei tubi, dove si forma più spesso il ghiaccio. Di solito, due cavi di cavo sono posizionati nel tubo stesso.
3. Tetti di Endova. Il cavo è posato su e giù. La lunghezza è scelta ad almeno 1 m dall'inizio della sporgenza, ma si consiglia di farlo per 2/3 della lunghezza totale della valle.

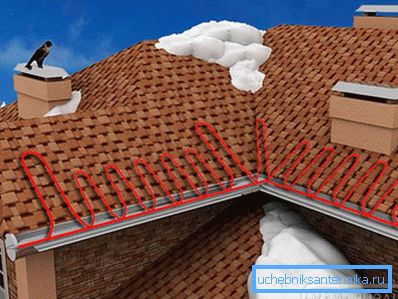

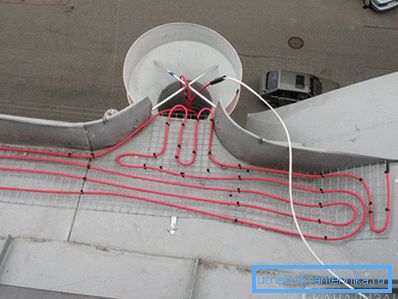

4. Per evitare la formazione di ghiaccioli e ghiaccio sulle grondaie del tetto, i fili sono impilati usando il metodo "serpente". Questo schema include la posa di un cavo scaldante lungo il bordo della cornice. Si tenga presente che su superfici dure il passo di un serpente dipende dalla molteplicità del disegno e dai tetti morbidi, a seconda della potenza che il cavo fornisce al metro quadro. L'altezza di tale triangolo viene scelta in modo che sulla superficie riscaldata non si formi alcuna zona fredda. Altrimenti, il ghiaccio potrebbe apparire in tali luoghi.
5. Kapelnik sulla linea di separazione del liquido. È necessario fissare uno o due fili, a seconda delle dimensioni e del design della flebo.

E ora diamo uno sguardo dettagliato su come attrezzare il drenaggio del sistema di riscaldamento del cavo. È necessario installare il sistema in conformità con le seguenti regole:

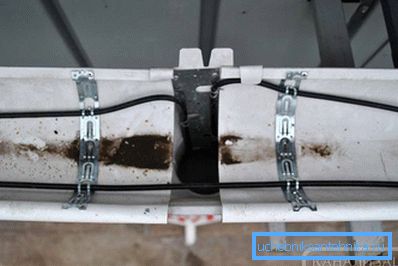

1. Per fissare il cavo scaldante nelle grondaie, è necessario utilizzare un nastro di montaggio speciale. Le strisce di nastro, installate, tengono saldamente il cavo sulla grondaia. La fase di montaggio del nastro per diversi cavi è diversa. Ad esempio, un cavo autoregolante deve essere fissato con incrementi di 50 cm e un cavo resistivo di 25 cm Il nastro viene fissato sullo scivolo con rivetti e, per non rompere la tenuta, questi punti vengono trattati con sigillante.
2. Nei tubi di scarico, i cavi sono fissati con nastro di montaggio o tubi termorestringenti. Nel caso in cui l'altezza del tubo sia superiore a 6 m, si consiglia di collegare il cavo a un cavo metallico in una guaina isolante per trasferire l'intero carico su di esso.
3.
   Nell'imbuto e all'estremità del tubo, i cavi scaldanti sono fissati usando lo stesso nastro di montaggio con rivetti.
4. Nel materiale di copertura, il cavo deve essere fissato con nastro di montaggio sul sigillante. C'è un'altra opzione: in un tetto morbido, il fissaggio avviene grazie alle speciali clip SLT-C, che vengono fissate con viti o chiodi sul tetto. Ma c'è la possibilità che il tetto inizi a perdere, quindi tutto deve essere sigillato con silicone sigillante. Nel tetto di metallo tali clip sono attaccate alle costole.
5. Prima di fissare gli elementi del sistema di riscaldamento, è necessario ispezionare tutti i siti di installazione. Non devono essere oggetti estranei, i bordi taglienti possono danneggiare il cavo.
6. Le sezioni dei cavi devono essere controllate per verificarne la conformità con la loro zona di riscaldamento di lunghezza.
7. Se durante il test si scopre che il cavo è troppo lungo o non ha una lunghezza sufficiente, la sezione deve essere tagliata, rimossa o aggiunta, disattivata, espansa e protetta.
8. Successivamente, è necessario installare le scatole di montaggio, suonarle e calcolare la resistenza di isolamento delle sezioni.
9. Successivamente è l'installazione dei sensori del termostato, i cavi di alimentazione e di segnale sono posati.
10. La fase successiva è l'installazione del pannello di controllo.
11. Ora viene misurata la resistenza e i cavi di alimentazione e di segnale stanno squillando.
12. Per affidabilità, è necessario verificare se il dispositivo di spegnimento di protezione funziona.
13. Dopodiché, rimane solo per regolare il termostato all'intervallo di temperatura desiderato ed eseguire un test di funzionamento dell'intero sistema.

Questo è tutto, ora il tuo drenaggio e il tetto del tetto sono riscaldati, il che ti permetterà di risolvere il problema del congelamento dell'acqua in questi luoghi, così come la formazione di neve e ghiaccioli. Fai attenzione a fare tutto il lavoro in altezza. Utilizzare una scaletta o un'impalcatura affidabile.

video

Come installare il cavo PTC per riscaldare lo scarico, vedere nel video:
